Volvo S60 (2018 г.) — блок предохранителей

Volvo S60 — Схема блока предохранителей

Год производства: за 2018 г.

фузибили Предохранители (вилки) в Volvo S60 это предохранитель № 22 (розетка на 12 В в туннельной консоли) в держателе предохранителей «А» под бардачком и предохранитель № 7 (розетка на 12 В сзади) в держателе предохранителей багажника.

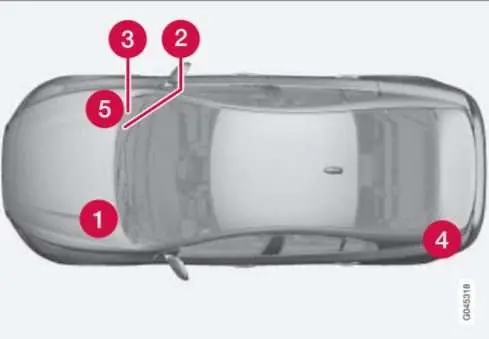

Расположение блока предохранителей

1) Моторный отсек

2) Под бардачком блок предохранителей А (общие предохранители)

3) Под перчаточным ящиком блок предохранителей B (предохранители модуля управления)

Он расположен под потолком.

4) Багажное отделение

Он расположен за обивкой с левой стороны багажника.

5) Холодная зона в моторном отсеке (только Start/Stop).

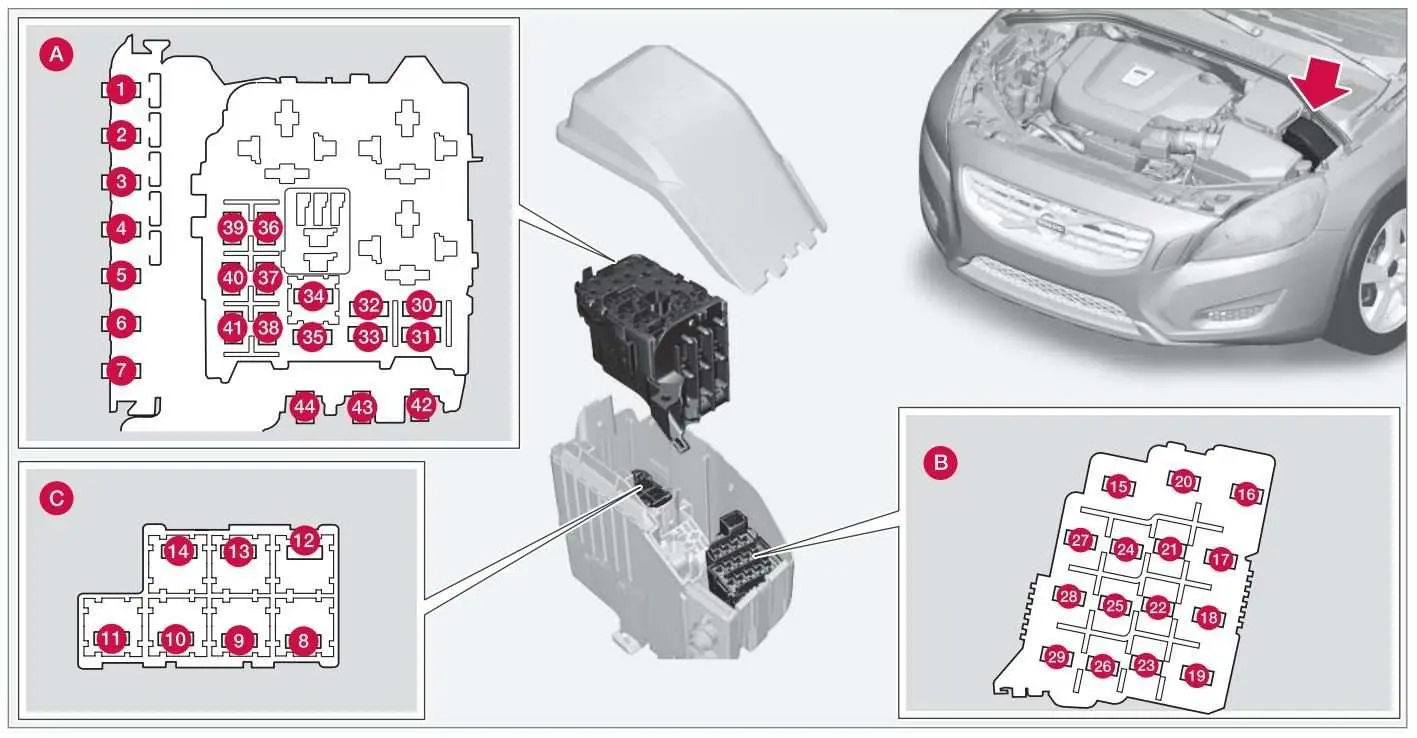

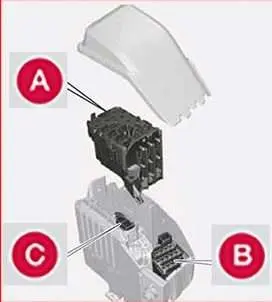

Вано моторе

Назначение предохранителей в моторном отсеке (2018)

Нет.	описание	Ампер [A]
1	Переключатель: центральный электрический модуль под перчаточным ящиком (не используется в автомобилях с дополнительной функцией Start/Stop)	50
2	Переключатель: центральный электрический модуль под перчаточным ящиком	50
3	Переключатель: центральный электрический модуль в багажнике (не используется в автомобилях с дополнительной функцией Start/Stop)	60
4	Переключатель: центральный электрический модуль под перчаточным ящиком (не используется в автомобилях с дополнительной функцией Start/Stop)	60
5	Переключатель: центральный электрический модуль под перчаточным ящиком (не используется в автомобилях с дополнительной функцией Start/Stop)	60
6	–
7	–
8	Лобовое стекло (опция), сторона водителя	40
9	Уборочные машины	30
10	–
11	Вентилятор кондиционера (не используется в автомобилях с дополнительной функцией Start/Stop)	40
12	Лобовое стекло (опция), сторона пассажира	40
13	насос АБС	40
14	АБС клапаны	20
15	Омыватели фар	20
16	Активное освещение поворотов – корректор фар (опция)	10
17	Центральный электромодуль (под бардачком)	20
18	АБС	5
19	Регулируемое рулевое усилие (опция)	5
20	Модуль управления двигателем (ECM); Передача инфекции; СРС.	10
21	Форсунки омывателя ветрового стекла с подогревом (опция)	10
22	–
23	Панель освещения	5
24	–
25	–
26	–
27	Катушки реле	5
28	Вспомогательное освещение (опция)	20
29	Корно	15
30	Катушки реле; Модуль управления двигателем (ECM).	10
31	Модуль управления – автоматическая коробка передач	15
32	Компрессор кондиционера (кроме 4-цилиндровых двигателей)	15
33	Обмотки реле кондиционера; Катушки реле в холодной зоне моторного отсека системы Start/Stop	5
34	Реле стартера (не используется на автомобилях с дополнительной функцией Start/Stop)	30
35	Модуль управления двигателем (4-цилиндровые двигатели); Катушки зажигания (5-цилиндровые двигатели).	20
36	Модуль управления двигателем (4-цилиндровые двигатели)	20
36	Модуль управления двигателем (5-цилиндровые двигатели)	10
37	4-цилиндровые двигатели: индикатор массы воздуха, термостат, клапан EVAP	10
37	5-цилиндровые двигатели: система впрыска, модуль управления двигателем	15
38	Компрессор кондиционера (5-цилиндровые двигатели); Клапаны двигателя; Датчик уровня масла (только 5 цилиндров).	10
38	Клапаны двигателя; Масляный насос; Лямбда-зонд с центральным подогревом (4-цилиндровые двигатели).	15
39	Лямбда-зонды с подогревом передние/задние (4-цилиндровые двигатели); клапан EVAP (5-цилиндровые двигатели); Лямбда-зонды с подогревом (5-цилиндровые двигатели).	15
40	Масляный насос; Подогреватель картера; Насос охлаждающей жидкости (5-цилиндровые двигатели).	10
40	Катушки зажигания (4-цилиндровые двигатели)	15
41	Обнаружение утечек топлива (5-цилиндровые двигатели); Модуль управления заслонками радиатора (5-цилиндровые двигатели).	5
41	Обнаружение утечек топлива; Электромагнитный клапан кондиционера (4-цилиндровые двигатели).	7,5
42	Насос охлаждающей жидкости (4-цилиндровые двигатели)	50
43	Охлаждающий вентилятор	60 или 80 (4-цилиндровые двигатели), 60 (5-цилиндровые двигатели)
44	Усилитель руля	100

Предохранители 16–33 и 35–41 при необходимости можно заменить в любое время.

Предохранители 1–15, 34 и 42–44 представляют собой реле/автоматические выключатели, их удаление или замену должен производить только опытный и квалифицированный специалист по обслуживанию Volvo.

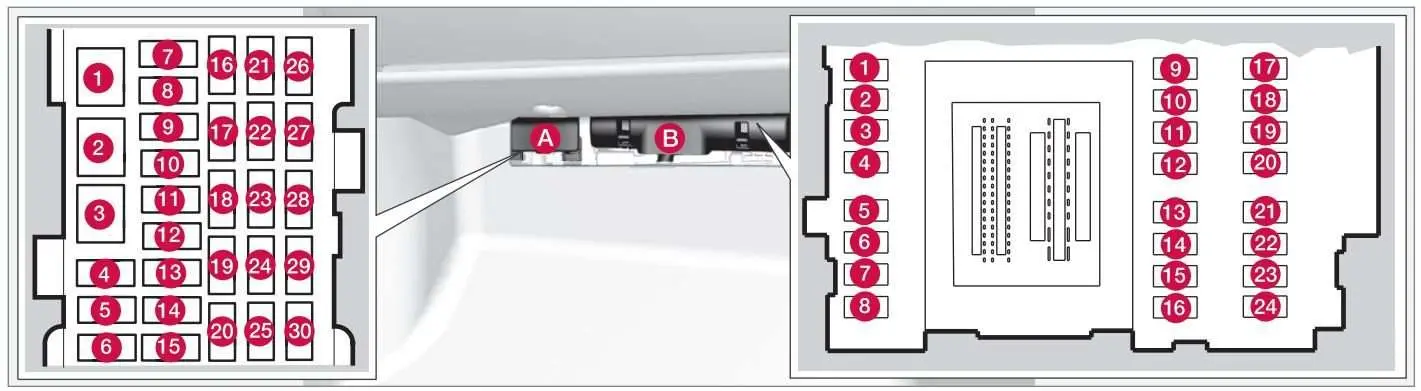

Под бардачком (блок предохранителей А)

Назначение предохранителей под бардачком (патрон предохранителя А – 2018)

ЧИТАЙТЕ  Volvo V40 (2000 г.) – блок предохранителей и реле

Нет.	описание	Ампер [A]
1	Выключатель информационно-развлекательной системы и предохранители 16–20.	40
2	Кристаллическая шайба	25
3	–
4	–
5	–
6	Бесключевой доступ (опция) (дверные ручки)	5
7	–
8	Управление водительской дверью	20
9	Проверка передней пассажирской двери	20
10	Управление на задней правой пассажирской двери	20
11	Орган управления на левой задней пассажирской двери	20
12	Бесключевой доступ (опция)	7,5
13	Сиденье водителя с электрорегулировкой (опция)	20
14	Сиденье переднего пассажира с электроприводом (опция)	20
15	–
16	Дисплей информационно-развлекательной системы	5
17	Информационно-развлекательная система: усилитель звука, Спутниковое радио Sir-iusXM (опция).	10
18	Форма контроля переписи населения	15
19	Автомобильный комплект громкой связи Bluetooth	5
20
21	Электрический люк (опция); Наружное освещение; Датчик системы кондиционирования.	5
22	Розетки 12В в туннельной консоли	15
23	Подогрев заднего сиденья (со стороны пассажира) (опция)	15
24	Подогрев заднего сиденья (со стороны водителя) (опция)	15
25	–
26	Подогрев переднего пассажирского сиденья (опция)	15
27	Подогрев водительского сиденья (опция)	15
28	Помощь при парковке (опционально); Информационная система слепых зон (BUS) (опция); Камера помощи при парковке (опция).	5
29	Блок управления полным приводом (опция)	15
30	Активная кадровая система (опция)	10

Под бардачком (держатель предохранителя B)

Назначение предохранителей под бардачком (патрон предохранителя B – 2018)

Нет.	описание	Ампер [A]
1	–
2	–
3	Передний потолочный светильник; Электроуправление стеклоподъемниками водительской двери; Сиденья с электрорегулировкой (опция).	7,5
4	Щиток приборов	5
5	Адаптивный круиз-контроль; Предупреждение о столкновении (опционально).	10
6	Наружное освещение; Датчик дождя (опция); HomeLINK (необязательно); Беспроводная система управления (опция).	7,5
7	Летающий модуль	7,5
8	Центральный замок: лючок бензобака	10
9	Рулевое колесо с электроподогревом (опция)	15
10	Ветровое стекло с электрообогревом (опция)	15
11	Открыть багажник	10
12	Складывающиеся внешние подголовники задних сидений с электроприводом (опция)	10
13	Топливный насос	20
14	Панель управления системой кондиционирования	5
15
16	Сигнализация, бортовая система диагностики	5
17	Спутниковое радио (опционально); Усилитель аудиосистемы.	10
18	Система подушек безопасности; Датчик веса пассажира.	10
19	Система предупреждения о столкновении	5
20	Датчик педали акселератора; Функция автоматического затемнения зеркал; Подогрев задних сидений (опция).	7,5
21	–
22	Стоп-сигналы	5
23	Электрический люк на крыше (опция)	20
24	Иммобилайзер	5

Погрузочная площадка (багажник)

Назначение предохранителей в грузовом отсеке

Нет.	описание	Ампер [A]
1	Электрический стояночный тормоз (левая сторона)	30
2	Электрический стояночный тормоз (правая сторона)	30
3	Обогрев заднего стекла	30
4	Розетка прицепа 2 (опция)	15
5	–
6
7	задняя розетка 12 вольт	15
8	–	–
9	–	–
10	–	–
11	Буксировочное гнездо 1 (опция)	40
12	–	–

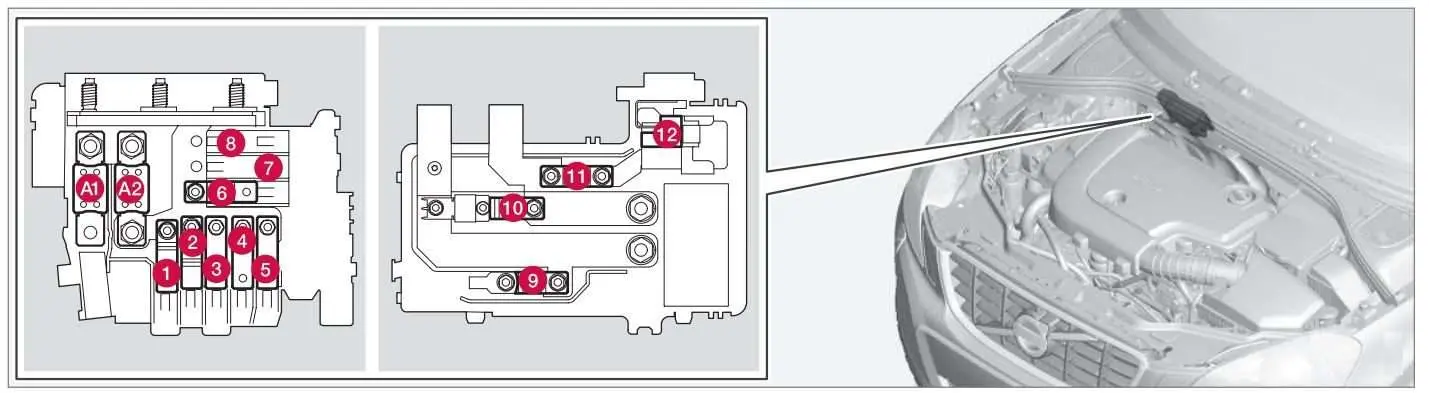

Холодная зона в моторном отсеке

Назначение предохранителей холодной зоны в моторном отсеке (2018 г.)

ЧИТАТЬ  Volvo V40 (2003-2004) – блок предохранителей и реле

Нет.	описание	Ампер [A]
A1	Переключатель: центральный электрический модуль в моторном отсеке	175
A2	Автоматический выключатель: блок предохранителей под бардачком, центральный электрический модуль в багажнике.	175
1
2	Переключатель: Блок предохранителей B под перчаточным ящиком.	50
3	Переключатель: Блок предохранителей А под перчаточным ящиком.	60
4	Переключатель: Блок предохранителей А под перчаточным ящиком.	60
5	Переключатель: центральный электрический модуль в багажнике	60
6	Вентилятор системы кондиционирования	40
7
8
9	Реле стартера	30
10	Внутренний диод	50
11	Вспомогательный аккумулятор	70
12	Центральный электрический модуль: опорное напряжение вспомогательной батареи, точка зарядки вспомогательной батареи.	15

Предохранители A1, A2 и 1-11 представляют собой реле/автоматические выключатели, их удаление или замену должен производить только опытный и квалифицированный специалист по обслуживанию Volvo.

Предохранитель 12 при необходимости можно заменить в любой момент.
