Volvo S60 (2008 г.) — блок предохранителей и реле

Применяется к новым автомобилям в годах:

за 2008 г.

Блок реле/предохранителей в моторном отсеке

Номер	описание	Ампер [A]
1	АБС	30
2	АБС	30
3	Омыватели фар (некоторые модели)	35
4	–	–
5	Вспомогательное освещение (опция)	20
6	Реле стартера	35
7	Дворники	25
8	Помпа ди бензина	15
9	–	–
10	Катушки зажигания, модуль управления двигателем	20
11	Датчик педали акселератора, компрессор кондиционера, вентилятор электронной коробки	10
12	Блок управления двигателем, топливные форсунки, датчик массового расхода воздуха	15
13	Модуль управления дроссельной заслонкой	10
14	Датчик кислорода с подогревом	20
15	Сопротивление картера, электромагнитные клапаны	10
16	Ближний свет со стороны водителя	20
17	Ближний свет пассажира	20
18	–	–
19	Питание блока управления двигателем, реле двигателя	5
20	Люси ди Паркеджио	15
21	–	–

Блок предохранителей в салоне за пластиковой крышкой

Номер	описание	Ампер [A]
1	Подогрев пассажирского сиденья (опция)	15
2	Подогрев водительского сиденья (опция)	15
3	Корно	15
4	–	–
5	–	–
6	–	–
7	–	–
8	Сирена сигнализации	5
9	Питание выключателя света отключается	5
10	Панель приборов, система кондиционирования, электропривод сиденья водителя (опция)	10
11	Розетки 12 В – передние и задние сиденья	15
12	–	–
13	–	–
14	–	–
15	АБС, ДСТК	5
16	Усилитель руля, активные биксеноновые фары (опция)	10
17	Передний противотуманный фонарь со стороны водителя (опция)	7.5
18	Противотуманные фары со стороны переднего пассажира (опция)	7.5
19	–	–
20	–	–
21	Модуль управления коробкой передач, блокировка заднего хода (М66)	10
22	Дальний свет дальний свет	10
23	Дальний свет со стороны пассажира	10
24	–	–
25	–	–
26	–	–
27	–	–
28	Электропривод пассажирского сиденья (опция), аудиосистема	5
29	–	–
30	–	–
31	–	–
32	–	–
33	Вакуумный насос	20
34	Насос омывателя лобового стекла	15
35	–	–
36	–	–

ЧИТАЙТЕ  Volvo V60 (2019 г.) – блок предохранителей и реле

Блок предохранителей на краю приборной панели

Номер	описание	Ампер [A]
1	Сиденье водителя с электроприводом (опция)	25
2	Пассажирское сиденье с электроприводом (опция)	25
3	Вентилятор системы кондиционирования	30
4	Модуль управления — дверь переднего пассажира	25
5	Модуль управления – дверь водителя	25
6	Потолочный светильник, верхний электрический модуль	10
7	Люк (опция)	15
8	Замок зажигания, система SRS, модуль управления двигателем, иммобилайзер)	7.5
9	Бортовая диагностика, переключатель фар, датчик угла поворота рулевого колеса, модуль управления рулевым колесом	5
10	звуковая система	20
11	Усилитель аудиосистемы (опция)	30
12	Дисплей навигационной системы (опция)	10
13 – 38	–	–

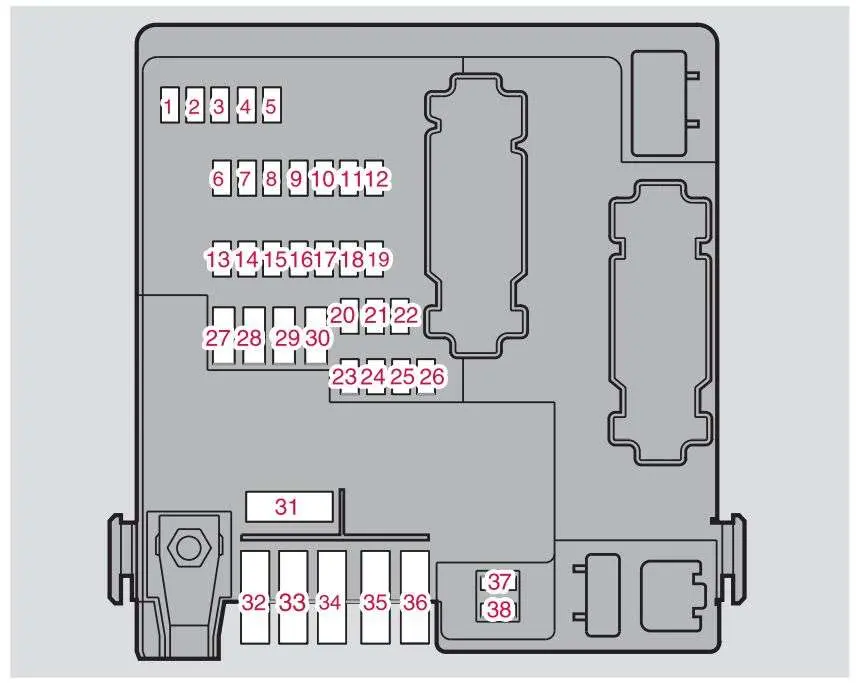

Предохранители в багажнике

Номер	описание	Ампер [A]
1	Резервные фонари	10
2	Габаритные огни, противотуманные фары, фонари багажника, подсветка номерного знака, стоп-сигналы	20
3	Вспомогательный модуль управления	15
4	–	–
5	Задний электронный модуль	10
6	CD-чейнджер (опция), Навигационная система (опция)	7.5
7	Жгут проводов прицепа (30 проводов) — опционально	15
8	Розетка 12 В – грузовой отсек	15
9	Задняя пассажирская дверь – электрические стеклоподъемники, функция отключения электрических стеклоподъемников	20
10	Задняя дверь со стороны водителя – электрические стеклоподъемники, функция отключения электрических стеклоподъемников	20
11	–	–
12	–	–
13	–	–
14	–	–
15	–	–
16	–	–
17	Аудио аксессуары	5
18	–	–
19	Складные подголовники	15
20	Жгут проводов прицепа (линия 15) — опционально	20
21	–	–
22	–	–
23	Полный привод	7.5
24	Рамочная система Four-C (опция)	15
25	–	–
26	Ассистент парковки (опционально)	5
27	Главный предохранитель: проводка прицепа, FourC, система помощи при парковке, полный привод	30
28	Центральный замок	15
29	Освещение прицепа со стороны водителя: габаритные огни, указатель поворота	25
30	Освещение с пассажирской стороны прицепа: положение, стоп, противотуманки, указатели поворота.	25
31	Главный предохранитель: предохранители 37 и 38.	40
32	–	–
33	–	–
34	–	–
35	–	–
36	–	–
37	Обогрев заднего стекла	20
38	Обогрев заднего стекла	20
