Volvo S60 (2001 г.) — блок предохранителей и реле
Содержание
Применяется к новым автомобилям в годах:
за 2001 г.
Блок предохранителей в моторном отсеке

Номер | описание | Ампер [A] |
1 | Аксессуары | 25 |
2 | Вспомогательное освещение (опция) | вентиляции |
3 | – | – |
4 | Трехходовой датчик кислорода | вентиляции |
5 | Резистор вентиляции картера, электромагнитные клапаны | 15 |
6 | Датчик массового расхода воздуха, блок управления двигателем, форсунки | 15 |
7 | Модуль ускорителя | 10 |
8 | Компрессор кондиционера, датчик положения педали акселератора | 10 |
9 | Корно | 15 |
10 | – | – |
11 | Компрессор кондиционера, катушки зажигания, электровентилятор | вентиляции |
12 | Выключатель стоп-сигнала | 5 |
13 | Дворники | 25 |
14 | АБС/ДСТК | тридцать |
15 | – | – |
16 | Омыватель лобового стекла, омыватель фар (некоторые модели) | 15 |
17 | – | – |
18 | – | – |
19 | АБС/ДСТК | тридцать |
20 | – | – |
21 | – | – |
22 | закуска | 25 |
23 | Модуль управления двигателем | 5 |
24 | – | – |

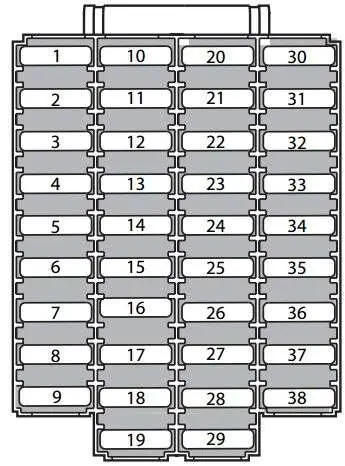

Блок предохранителей на краю приборной панели

Номер | описание | Ампер [A] |
1 | Левый ближний свет | 10 |
2 | Правый ближний свет | 10 |
3 | Фары, ближний свет | 15 |
4 | Фары, дальний свет | вентиляции |
5 | Электропривод водительского сиденья. | тридцать |
6 | Электро пассажирское сиденье | тридцать |
7 | Подогрев левого переднего сиденья (опция) | 15 |
8 | Подогрев правого переднего сиденья (опция) | 15 |
9 | АБС | 5 |
10 | Левый дальний свет | 15 |
11 | Правый дальний свет. | 15 |
12 | Стеклоочиститель (некоторые модели) | 15 |
13 | Электрическая розетка 12 В | вентиляции |
14 | Пассажирское сиденье с электрорегулировкой. Пряжка переднего ремня безопасности | 5 |
15 | Звук, ВНС | 5 |
16 | Аудио | вентиляции |
17 | Радиоусилитель | тридцать |
18 | Передние противотуманные фары | 5 |
19 | ВНС | 10 |
20 | – | – |
21 | Автоматическая коробка передач, блокировка передач | 10 |
22 | Индикаторы направления | вентиляции |
23 | Модуль переключателя освещения, модуль переключателей, функции кондиционирования и комфорта, диагностический разъем, модуль рулевого колеса | 5 |
24 | Реле X-feed boost: кондиционер, электрорегулировка сиденья водителя, информация для водителя | 10 |
25 | Питание замка зажигания 30: Центральный электронный модуль: 50, S, X, 15 Подушка безопасности X, Реле X, Реле 15, Реле стартера | 10 |
26 | Вентилятор кондиционера | тридцать |
27 | Центральный замок, электростеклоподъемники, модули передних дверей, зеркала заднего вида | 15 |
28 | Электронный модуль – освещение салона | 10 |
29 | телефон | 10 |
30 | Габаритные огни, передний левый и задний левый | 10 |
31 | Габаритные огни передний правый и задний правый, подсветка номерного знака | 10 |
32 | Центральный электронный модуль, подсветка салонного зеркала, гидроусилитель руля, общее освещение | 10 |
33 | Помпа ди бензина | 15 |
34 | Люк | 15 |
35 | Центральный замок, электростеклоподъемники, левое зеркало. | 25 |
36 | Центральный замок, электростеклоподъемники, правое боковое зеркало. | 25 |
37 | Задние электрические стеклоподъемники | тридцать |
38 | – | – |
ЧИТАТЬ Volvo C70 (2010-2013) – блок предохранителей

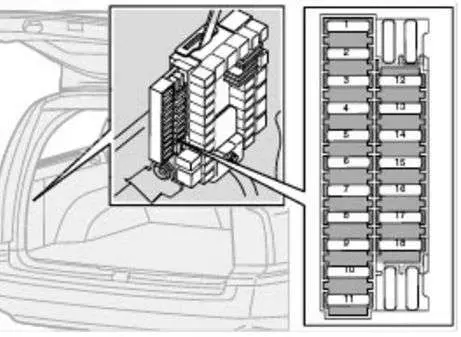

Предохранители в багажнике

Номер | описание | Ампер [A] |
1 | Задний электронный модуль освещения багажника | 10 |
2 | Люси ретронеббия | 10 |
3 | Люсе дель Френо | 15 |
4 | Резервные фонари | 10 |
5 | Обогрев заднего стекла, реле 15И (аксессуар) | 5 |
6 | Открытая крышка багажника | 10 |
7 | Складные подголовники | 10 |
8 | Задние двери с центральным замком, лючок бензобака | 15 |
9 | Буксировочный крюк (30 выстрелов) (аксессуары) | 15 |
10 | Камбия, компакт-диск. компакт-диск. ВНА. Антенна | 10 |
11 | Электронный модуль, аксессуары | 15 |
12 | – | – |
13 | – | – |
14 | – | – |
15 | Буксирный крюк (блок питания 15 I) | вентиляции |
16 | Розетка в багажнике (аксессуар) | 15 |
17 | Модуль управления полным приводом | 5 |
18 | – | – |
