Volvo S40 (2001 г.) — блок предохранителей
Содержание
Volvo S40 mk1 (2001) — Схема блока предохранителей
Год производства: за 2001 г.
Предохранитель прикуривателя (электророзетка) в Volvo XC90 (2003 г.). Это на предохранителях 2 и 9. В блоке предохранителей в салоне.

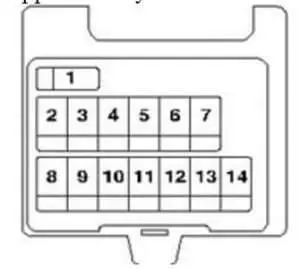

Блок предохранителей в салоне
| Нет. | описание | Ампер [A] |
| 1 | Двигатель вентилятора; ECC. | 25 |
| 2 | Более легкий; Аксессуары. | 20 |
| 3 | Аксессуары; Электрические стеклоподъемники; Электрические зеркала. | 10 |
| 4 | ECM согласно DSA/ABS/CEM | 10 |
| 5 | Подогрев сидений | 20 |
| 6 | Переключатель подсветки: Аварийное освещение ДСА, ЭМС, указатели поворотов | 15 |
| 7 | Круиз-контроль; Переключение передач; МИСТЕР; Внимание. | 10 |
| 8 | Предупреждающая искра; Центральный замок активирован. | 15 |
| 9 | Системный звук; Более легкий | 15 |
| 10 | Стеклоочиститель/омыватель переднего стекла | 20 |
| 11 | SRS, ECM для DSA/двигателя/коробки передач, комбинированный приборный щиток, иммобилайзер. | 10 |
| 12 | Люк на крыше; Отопление/кондиционирование воздуха; Тревога; Напоминание о ремнях безопасности. | 15 |
| 13 | разъем OBD II; Стоп-сигналы. | 15 |
| 14 | Передний дворник; Дворники фар; Задний дворник/омыватель ветрового стекла. | 20 |

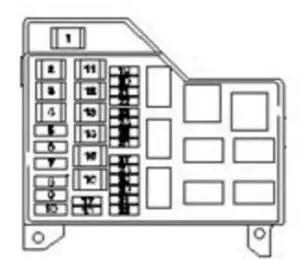

Предохранители в моторном отсеке
| Нет. | описание | Ампер [A] |
| 1 | – | 120 |
| 2 | Питание предохранителей 11/B 1,2,8 и 13 | 40 |
| 3 | – | – |
| 4 | – | – |
| 5 | Обогрев заднего стекла; Обогрев боковых зеркал. | 25 |
| 6 | Водительское сиденье с гидроусилителем руля | 25 |
| 7 | – | – |
| 8 * | И Т. Д; Дополнительное освещение; Выключатель; Сирена; Комбинированная панель приборов. | 10 |
| 9 * | Центральный замок; Тревога. | 20 |
| 10 * | Аудио | 15 |
| 11 | ЕСМ-иммобилайзер; Реле двигателя. | 20 |
| 12 | Электрические стеклоподъемники; Электрические зеркала. | 30 |
| 13 | Вентилятор радиатора | 30 |
| 14 | Доброжелательность; Питание предохранителей 11/В 3-7, 9-12 и 14. | 40 |
| 15 | АБС | 50 |
| 16 | – | – |
| 17 | Топливный насос | 15 |
| 18 | Компоненты двигателя | 10 |
| 19 | Противотуманные огни | 20 |
| 20 | – | – |
| 21 | Светофоры слева | 15 |
| 22 | Светофоры справа | 15 |
| 23 | Люси ди Паркеджио | 10 |
| 24 | Люси ди Паркеджио | 10 |
| 25 | MTC | 10 |
| 26 | – | – |
| 27 | Задняя розетка | 15 |
| 28 | Основной свет | 15 |
| 29 | Корно | 15 |
| 30 | зарядное устройство переменного тока; Вентилятор кондиционера; | 20 |
| 31 | Помпа ВАК (Австрия) | 10 |
| 32 | – | – |
| * Чтобы снять эти предохранители, НЕОБХОДИМО ПЕРВЫМ РАЗРЯДИТЬ ИХ. желтый держатель предохранителя (транспортный предохранитель) вручную, а затем извлеките предохранитель, используя специальный инструмент для предохранителей. | ||
