Volkswagen Transporter T5 (2003-2014) — Блок предохранителей

VW Transporter T5 — Схема блока предохранителей

Год производства: 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014 годы.

Предохранитель прикуривателя (розетки) в Volkswagen Transporter T5 Предохранитель 12 находится в блоке предохранителей.

Volkswagen Transporter T5 (2003-2014) — Блок предохранителейVolkswagen Transporter T5 (2003-2014) — Блок предохранителейVolkswagen Transporter T5 (2003-2014) — Блок предохранителей

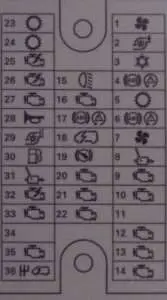

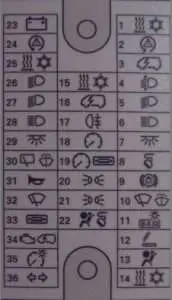

Volkswagen Transporter T5 — Блок предохранителей — базовая опция
Нет.Ампер [A]описание
125Отопление – Кондиционер
30
25Датчик положения рулевого колеса
310Многофункциональный модуль управления 1
410Регулировка фар
515Чутье
615Чутье
715Многофункциональный модуль управления 1

(внутренняя лампа).

85Разъем канала передачи данных (DLC)
915Положение педали тормоза
1010Стеклоочистители (задние)
115Подсветка номерного знака
1215Более легкий
135Модуль управления SRS
1430Дополнительное отопление, кондиционер
157,5Кондиционер
165Многофункциональный модуль управления 1
175Задние противотуманные фары
185Модуль управления приборами
195Аудиоблок;

Модуль управления приборами 1;

Навигационная система.

205Левый габаритный фонарь;

Стоп-сигнал слева;

Левый задний фонарь.

215Левый габаритный фонарь;

Правый стоп-сигнал;

Правый задний фонарь.

2210Индикатор деактивации

установка подушек безопасности;

DLC.

2325Аввиаменто
40Запуск (некоторые модели с М/Т)
245Датчик положения рулевого колеса
255Кондиционер
2630Interruttore деи фари
2715Правая фара
2815Контрольная лампа дальнего света;

Правая фара.

2910Реле сигнализации двери грузового отсека
3010Форсунки омывателя с подогревом

омыватель лобового стекла;

Мотор заднего дворника.

3130Многофункциональный модуль управления 1

(рог)

3225Многофункциональный модуль управления 1

(двигатель стеклоочистителя)

3315Аудиоблок;

Навигационная система;

Модуль управления дорожной информацией.

3425Автоматическая коробка передач;

блок предохранителей/экран

моторный отсек 1

(Ф3, Ф12, Ф14-Ф17, Ф19, Ф20, Ф24).

355Подсветка приборов
3625Многофункциональный модуль управления 1

(индикаторы).

ЧИТАТЬ  Volkswagen Caddy (2006-2007) – блок предохранителей и реле

Volkswagen Transporter T5 (2003-2014) — Блок предохранителейVolkswagen Transporter T5 (2003-2014) — Блок предохранителейVolkswagen Transporter T5 (2003-2014) — Блок предохранителей
Volkswagen Transporter T5 – предохранители

В моторном отсеке возле аккумулятора (снимите крышку аккумуляторного отсека)

Volkswagen Transporter T5 (2003-2014) — Блок предохранителейVolkswagen Transporter T5 (2003-2014) — Блок предохранителейVolkswagen Transporter T5 (2003-2014) — Блок предохранителей
Volkswagen Transporter T5 — Блок предохранителей в моторном отсеке

Под пассажирским сиденьем

Нет.Ампер [A]описание
F115Дополнительная розетка (а)

(некоторые модели).

F215Дополнительная электрическая розетка (а)

(некоторые модели).

F315Дополнительная электрическая розетка (а)

(некоторые модели).

F415Холодильник (кемпер);

Специальное оборудование для автомобилей.

F55Антенный модуль
F625Дополнительный обогреватель
F730Двигатель отопителя/кондиционера (ATC)
F8
F9
F10
F1140Блок управления функциями двери задней правой

(некоторые модели).

F1280Вспомогательный аккумулятор

(некоторые модели).

Реле разделенной нагрузки

(некоторые модели).

Нет.описание
1
2Реле разделенной нагрузки

(со вспомогательным аккумулятором).

3Специальное оборудование для автомобилей
4Специальное оборудование для автомобилей
5Специальное оборудование для автомобилей

ПРИМЕЧАНИЕ. Предохранители F1-F7 / F11 / F12. Во время установки эти предохранители можно устанавливать в других местах в зависимости от технических характеристик автомобиля.
