Volkswagen Transporter T4 (1990-2003) — блок предохранителей и реле
Содержание
Это касается автомобилей, выпущенных в разные годы:
1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002 и 2003 годы.
Позиции
описание
| 1 | Блок климат-контроля 1 – с автоматическим регулированием температуры – в панели управления передним отопителем |
| 2 | Регулятор 2 кондиционера – с автоматическим регулированием температуры – в панели управления отопителем сзади – средняя стойка |
| 3 | Блок управления вентилятором испарителя (A/C) – Задний климат-контроль – За правой задней обшивкой |
| 4 | Контроллер электродвигателя вентилятора кондиционера/отопителя 1 — с автоматическим контролем температуры — передний вентилятор в сборе |
| 5 | Контроллер двигателя двухстороннего вентилятора кондиционирования/отопителя с автоматическим контролем температуры – задняя часть кузова, центр |
| 6 | Антенный усилитель – за приборной панелью, со стороны пассажира |
| 7 | Резистор генератора – с дополнительными реле – CV/AUF, с генератором 150А/АКПП/автоматом регулирования температуры – за центром приборной панели |
| 8 | Дополнительный аккумулятор – под водительским сиденьем |
| 9 | Батарея заряжена |
| 10 | Блок управления сигнализацией центрального замка – за приборной панелью |
| 11 | Круиз-контроль (с электродвигателем дроссельной заслонки) – круиз-контроль контролируется блоком управления двигателем (ECM). |
| 12 | Электронный круиз-контроль (без дроссельной заслонки) — за приборной панелью, со стороны пассажира. |
| 13 | Диагностический разъем (DLC) — Панель приборов, сторона водителя |
| 14 | Диагностический блок – 05/99 (кроме AAC/ABL/AET/AES/AJA) – в комбинации приборов |
| 15 | Реле электродвигателя вентилятора системы охлаждения — за левой фарой |
| 16 | Резистор электродвигателя вентилятора охлаждения 1/2 – за левой фарой |
| 17 | Блок управления отопителем охлаждающей жидкости (с дополнительным отопителем охлаждающей жидкости – D3W/B4W/D4W) – в отопителе – рама, по центру |
| 18 | Блок управления отопителем охлаждающей жидкости (с дополнительным отопителем охлаждающей жидкости – B7W / D7W) – За приборной панелью, со стороны пассажира |
| 19 | Звуковой сигнализатор давления масла в двигателе – В блоке управления комбинации приборов. |
| 21 | Блок предохранителей/реле, панель приборов 1 |
| 22 | 2 Блок предохранителей/реле, приборная панель – Блок предохранителей/реле под приборной панелью 1 |
| 23 | Блок предохранителей/реле, приборная панель 3 – Блок предохранителей/реле 1 над приборной панелью |
| 24 | Блок предохранителей/реле, полоса 4 – за полоской, в центре |
| 25 | Блок предохранителей/реле, сиденье водителя – под сиденьем |
| 26 | Блок предохранителей/реле моторного отсека – питание от аккумуляторной батареи |
| 27 | Дополнительный предохранитель (5А/7,5А/10А) – сзади аудиосистемы |
| 28 | Дополнительный предохранитель (10 А) – сзади блока управления навигационной системой. |
| 29 | Звуковой сигнал не выключения фар – в блоке управления панели приборов |
| 30 | Резистор электродвигателя вентилятора отопителя — ручное регулирование температуры — вентилятор в сборе, передний |
| 31 | Звуковой сигнал 1/2 – за передним бампером |
| 32 | Блок управления иммобилайзером – за панелью приборов |
| 33 | Рамочная антенна иммобилайзера – на замке зажигания. |
| 34 | Реле мигалки, реле сигнализации – в выключателе сигнализации |
| 35 | Модуль управления комбинацией приборов/многофункциональный цифровой дисплей – в комбинации приборов |
| 36 | Внешний датчик температуры – за передним бампером |
| 37 | Управление обогревом сиденья водителя – в переключателе обогрева сиденья. |
| 38 | Управление обогревом пассажирского сиденья – в переключателе обогрева сиденья. |
| 39 | Распределительный щиток SRS – под приборной панелью, по центру. |
| 40 | Электрический блок управления люком в крыше |
| 41 | Тематические команды – на дисплее навигационной системы |
| 42 | Блок управления телефонным интерфейсом – за приборной панелью |
| 43 | Электронный блок управления коробкой передач – в блоке управления двигателем |
| 44 | Датчик скорости автомобиля – коробка передач |
ПРОЧИТАЙТЕ Volkswagen Golf III VR6 (1992-1997) – Блок предохранителей

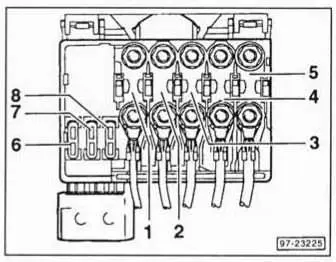

Вано моторе
Он расположен на крышке перед аккумулятором.
описание
| 1 | Реле свечей накаливания 60А |
| 2 | 50А двигатель вентилятора охлаждения |
| 3 | 50А двигатель вентилятора охлаждения |
| 4 | 50А Антиблокировочная система тормозов (ABS) |
| 5 | Генератор 110А/150А/175А |
| 6 | 30А Система поддержания стабильности валютного курса |
| 7 | Антиблокировочная система 30А (с ESP) |
| 8 | 5А Система поддержания стабильности и качества обмена |
Пассажирский салон
Главный блок предохранителей и реле расположен под приборной панелью со стороны водителя.
описание
- (105) Реле двигателя вентилятора отопителя — заднее (вентиляция)
- (174) Реле очистителя/омывателя заднего стекла
- (30/109) Реле управления двигателем
- (18) Реле вспомогательной цепи зажигания 1
- резерв
- (22/21) Реле аварийной вентиляции (с реле указателей поворота на крыше)
- (95) Реле насоса омывателя фар
- (99) Реле стеклоочистителя/омывателя прерывистого режима
- (36) Звуковой сигнализатор фар.
- (53) Реле противотуманных фар
- (53) Реле звукового сигнала
- (167) Реле топливного насоса
описание
| 1 | 10А Левая фара – ближний свет, регулировка фар по уровню |
| 2 | 10А Правая фара – ближний свет, регулировка фар по уровню |
| 3 | Лампада тарга 10А |
| 4 | 15А Стеклоочиститель/омыватель заднего стекла, 2-х цепное вспомогательное реле зажигания, аксессуар |
| 5 | 15A/20A Стеклоочиститель/Омыватель, Нагреватель форсунки омывателя (05/01) |
| 6 | 30А система кондиционирования, двигатель вентилятора отопителя |
| 7 | 10А Передний правый/задний правый габаритный фонарь |
| 8 | 10А Левый/задний левый фонарь |
| 9 | 20А Обогрев заднего стекла, подогрев наружного зеркала |
| 10 | 15А Противотуманные фары, противотуманные фары |
| 11 | Левая передняя фара 10А – дальний свет |
| 12 | 10А правая фара дальнего света |
| 13 | Звуковой сигнал 10А |
| 14 | Система ABS 10А (с ESP), АКПП, дополнительное оборудование, центральный замок, круиз-контроль, электростеклоподъемники, электрозеркала заднего вида на дверях, фонари(и) заднего хода |
| 15 | 10А Система управления двигателем, обогреватель вентиляции картера, круиз-контроль, датчик скорости автомобиля |
| 16 | Индикатор ABS 15А, подсветка перчаточного ящика, поворотники, иммобилайзер, комбинация приборов |
| 17 | 10А дополнительный отопитель |
| 18 | 20А Система управления двигателем, топливный насос |
| 19 | 10А Блок управления двигателем вентилятора системы охлаждения, двигатель насоса охлаждающей жидкости |
| 20 | Стоп-сигналы 10А |
| 21 | Аудиосистема 15А, диагностический разъем (DLC), освещение салона, навигационная система; |
| 22 | Предохранитель прикуривателя 10А, магнитола |
ЧИТАТЬ Volkswagen Caddy (2011-2015) – блок предохранителей и реле

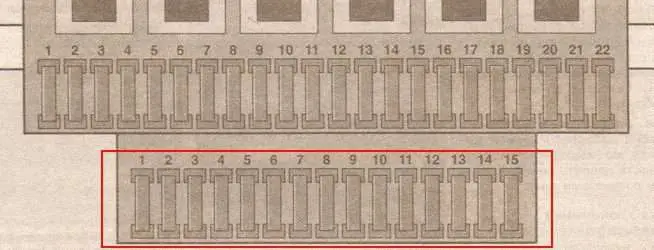

Дополнительный блок предохранителей
Он расположен под основным блоком.
описание
| 1 | 15А Разъем питания для аксессуаров |
| 2 | 15А Электрическое соединение прицепа |
| 3 | 10А Опознавательный фонарь на крыше |
| 4 | Вспомогательный нагреватель 20 А (AC V / AH Y / AJT / AU F) |
| 5 | 10А Антиблокировочная система тормозов (ABS) |
| 6 | По телефону |
| 7 | 15А такси |
| 8 | 10А крышный вентилятор |
| 9 | 15А аудиосистема, панель приборов |
| 10 | 15А Централизованное запирание |
| 11 | 15А Подогрев сидений |
| 12 | 30А Обогрев наружных зеркал, обогрев заднего стекла |
| 13 | ПО ТЕЛЕФОНУ (ACV/AH Y/AJT/AU F) |
| 14 | Кондиционер 30А – автоматический ручной контроль температуры |
| 15 | 20А дополнительный отопитель |
Дополнительный релейный блок 1
Он расположен в верхней части основного блока.
описание
| 1 | (53) Реле насоса охлаждающей жидкости |
| 2 | (125) Реле контроля холостого хода (АМ) |
| 3 | (137) Блок управления свечами накаливания (ABL) |
| 4 | (53) Реле 2 вспомогательной цепи зажигания (некоторые модели) |
| 5 | (53) Реле 2 вспомогательной цепи зажигания (AES, с кондиционером) |
| F1 | (30) Предохранитель электрического стеклоподъемника |
| F2 | (15) Блок управления двигателем |
| F3 | (15) Привод |
Дополнительный релейный блок 2
Он расположен за приборной панелью в центре.
описание
| 1 | (106) Реле дополнительного отопителя |
| 2 | Реле переключения динамика/телефона |
| 3 | (53) Реле электродвигателя вентилятора отопителя – заднее (горячий воздух) |
| 4 | (114) Реле электродвигателя вентилятора отопителя – автоматический контроль температуры |
| 5 | (152) Реле клапана охлаждающей жидкости радиатора отопителя (задний обогреватель) |
| 6 | (38) Реле привода переключателя воздухозаборника (кондиционер/отопитель) |
| 7 | (53) Реле генератора (AES, с генератором на 150 А) |
| 8 | (53) Реле генератора переменного тока (ACV/AUF, с генератором переменного тока 150 А/автоматическим контролем температуры) |
| 9 | (175) Реле замка зажигания/реле фонарей заднего хода |
| 10 | (87) Блок управления соединением ступицы колеса |
