Volkswagen Taigo и Nivus (2020-2022) – блок предохранителей и реле
Содержание
Это касается автомобилей, выпущенных в разные годы:
2020, 2021, 2022.
Таблица предохранителей в приборной панели
Блок предохранителей расположен на панели приборов со стороны водителя. Возьмите крышку блока предохранителей и потяните ее вперед.
| Номер | описание |
|---|---|
| F1 | Бесплатно |
| F2 | USB-зарядное устройство для мобильного телефона (универсальная док-станция) |
| F3 | усилитель сабвуфера |
| F4 | Выключатель света (вход BCM) |
| F5 | Бесплатно |
| F6 | Центральный замок |
| F7 | Бесплатно |
| F8 | Внутренняя вентиляция (климатроник) |
| F9 | Бесплатно |
| F10 | Бесплатно |
| F11 | Бесплатно |
| F12 | Бесплатно |
| F13 | Диагностический разъем/Датчик дождя и освещенности/Рычаг указателей поворота и рычаг стеклоочистителя (стандарт BCM)/Выключатель освещения (стандарт BCM) |
| F14 | Рычаг стеклоочистителя/система стеклоочистителей/система омывателей |
| F15 | комбинированный инструмент |
| F 16 | Наружное освещение автомобиля – Часть 1 (стандарт BCM) |
| Сигналы поворота и стоп-сигналы, часть 1 (вход BCM) | |
| F17 | Активация электростеклоподъемника — спереди справа / Активация электростеклоподъемника — сзади справа / Наружное зеркало с электроприводом справа / Наклон наружного зеркала вправо |
| F18 | Очиститель окон |
| F19 | Радио |
| F20 | Обогреватель заднего стекла |
| F21 | Замок зажигания/соленоид стартера (инициирование блокировки зажигания) |
| F22 | Дневные ходовые огни (вход BCM) |
| F23 | камера заднего вида |
| F24 | Радиодисплей с навигационной системой/беспроводное зарядное устройство |
| F25 | Многофункциональное рулевое колесо |
| F26 | Электронный блок управления (только автомобили, оснащенные автоматическим дистанционным управлением [ACC]) |
| F27 | Дальний свет правой фары (вход BCM) / Дальний свет левой фары (вход BCM) |
| F28 | Ультразвуковой датчик (сигнализация) |
| F29 | Бесплатно |
| F30 | Бесплатно |
| F31 | Блок климат-контроля |
| Блок управления кондиционером | |
| F32 | замок зажигания |
| F33 | Электрические стеклоподъемники – Передний левый/Электрические стеклоподъемники – Заднее левое/левое электрическое зеркало заднего вида |
| F34 | Сигнальная лампа фар (мигание) (вход BCM) |
| F35 | Наружное освещение автомобиля – Часть 2 (стандарт BCM) |
| Сигналы поворота и стоп-сигналы – Часть 2 (вход BCM) | |
| F36 | Корно |
| F37 | Бесплатно |
| F38 | Электронный блок управления/Освещение салона (вход BCM) |
| Электронный блок управления/освещением салона (стандарт BCM) | |
| F39 | Блок управления парктроником/Блок автоматического дистанционного управления (АСС). |
| F40 | Выключатель света (стандарт BCM)/Выключатель света заднего хода/Диагностический разъем/Внутреннее зеркало заднего вида/Камера заднего вида/Переключатель корректора фар |
| F41 | Бесплатно |
| F42 | Датчик сцепления / Реле аварийного запуска 1 / Реле аварийного запуска 2 / Реле давления кондиционера / С |
| F43 | Задний стеклоочиститель |
| F44 | система подушек безопасности |
| F45 | Установка левой фары со светодиодной технологией |
| F46 | Установка правой фары со светодиодной технологией |
| F47 | Правый фонарь освещения номерного знака (вход BCM) / Левый фонарь освещения номерного знака (вход BCM) |
| FA8 | Блок управления бесключевым доступом |
| F49 | Лампа слева (вход BCM) |
| F50 | Лампа с правой стороны (вход BCM) |
| F51 | Бесплатно |
| F52 | Габаритный огонь справа (вход BCM) / Дневной ходовой огонь справа (вход BCM) |
| F53 | Рычаг переключения передач автоматической коробки передач/блокировка извлечения ключа зажигания (только на автомобилях с автоматической коробкой передач и без доступа без ключа) |
| F54 | Габаритный огонь слева (вход BCM) / Дневной ходовой огонь слева (вход BCM) |
| F55 | Розетка 12 В |
| F56 | внутренняя вентиляция |
| F57 | Переключатель света/противотуманных фар (вход BCM) |
| F58 | Лавакристалло/лавалунотто |
| F59 | Бесплатно |
| F60 | Бесплатно |
| F61 | Бесплатно |

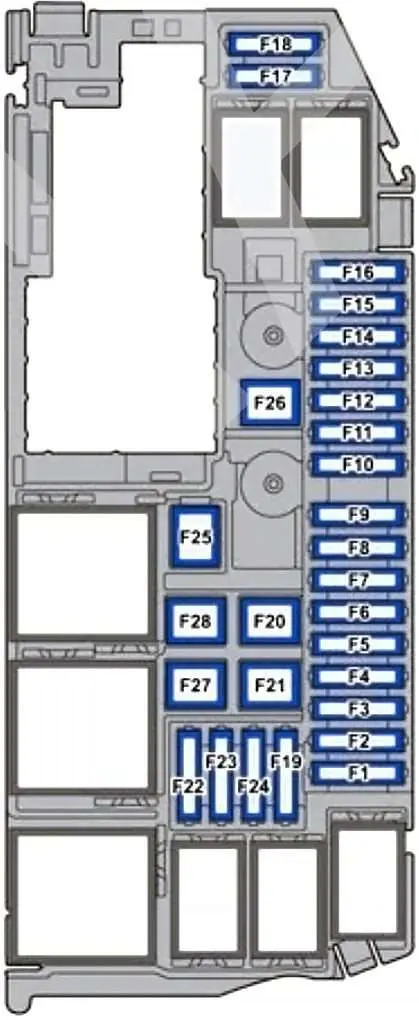

Таблицы предохранителей в моторном отсеке
Нажмите на защелки в направлении стрелки, чтобы разблокировать крышку блока предохранителей. Снимите крышку сверху.
ЧИТАТЬ Volkswagen Passat B5 (1997-2005) – блок предохранителей и реле
| Номер | описание |
|---|---|
| F1 | блок управления двигателем |
| F2 | Клапан дозирования топлива (двигатель TSI) / Водяной насос (двигатель TSI) |
| F3 | Прекаталитический лямбда-зонд / каталитический лямбда-зонд |
| F4 | бензонасос |
| F5 | Вентилятор радиатора — электроника (двигатель TSI) / Клапан регулирования давления масла (двигатель TSI) / Регулируемый приводной вал — впускной / Регулируемый приводной вал — выпуск (двигатель TSI) / Клапан фильтра с активированным углем / Датчик давления этанола (двигатель TSI) |
| F6 | катушки зажигания |
| F7 | Вакуумный насос |
| F8 | клапаны впрыска топлива |
| F9 | датчик педали тормоза |
| F10 | электронный блок управления |
| F11 | Бесплатно |
| F12 | Бесплатно |
| F13 | Бесплатно |
| F14 | Главное реле впрыска/Блок управления двигателем/Блок управления ABS/ESC |
| F15 | Блок управления автоматической коробкой передач. |
| F 16 | Бесплатно |
| F17 | помощь при старте |
| F18 | Помощь при старте (стартер) |
| F19 | Бесплатно |
| F20 | блок управления АБС |
| блок управления ESC | |
| F21 | Блок управления ABS/ESC |
| F22 | Бесплатно |
| F23 | Бесплатно |
| F24 | Бесплатно |
| F25 | Бесплатно |
| F26 | Вентилятор радиатора (двигатель TSI) |
| F27 | Бесплатно |
| F28 | Бесплатно |

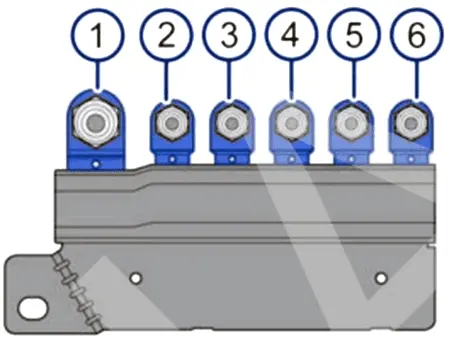

Блок предохранителей аккумулятора
| Номер | описание | Ампер [A] |
|---|---|---|
| 1 | Генератор. | 350A |
| 2 | Бесплатно. | 80A |
| 3 | Питание от блока предохранителей в моторном отсеке. | 150A |
| 4 | Питание 2 от блока предохранителей на панели приборов. | 80A |
| 5 | Питание 1 от блока предохранителей на панели приборов. | 125A |
| 6 | Усилитель руля. | 80A |
