Volkswagen T-Roc (2017-2021) — Блок предохранителей
Volkswagen T-Roc — Схема блока предохранителей
Год производства: 2017, 2018, 2019, 2020, 2021.
Цвета предохранителей для предохранителя J-корпуса:
50 А – красный
40 А – зеленый
30 А – розовый
Цвета предохранителей для плоского предохранителя ATO:
40 А – оранжевый
30 А – светло-зеленый
25 А – натуральный (белый)
20 А – желтый
15 А – голубой
10 А – красный
7,5 А – коричневый
5 А – светло-коричневый
1 А – черный
Цвета предохранителей для мини-предохранителей:
20 А – желтый
15 А – голубой
10 А – красный
7,5 А – коричневый
5 А – светло-коричневый
1 А – черный
Примечание. Предохранитель SC40 подается на заводе через клемму 15, а при повторном подключении может питаться через клемму 30. Если прибор подключен к сетевой розетке или прикуривателю, убедитесь, что прибор отключен от сети при выключенном двигателе, чтобы не разрядить аккумулятор прибора.
Многократный предохранитель на кабеле B -SB-, в августе 2017
Примечание. Диапазон предохранителей (мультипредохранителей) может быть указан как единое целое.
1 – Держатель предохранителя B-SB
Он расположен с правой стороны моторного отсека.
| Нет. | Обозначение схемы | Ампер [A] | описание | Терминал |
|---|---|---|---|---|
| SBJ | Предохранитель J в держателе предохранителей B -SBJ- | 125 | Держатель предохранителя C -SC-; Предохранитель 4 в держателе предохранителей C -SC4-; Предохранитель 14 в держателе предохранителей C -SC14-; Предохранитель 22 в держателе предохранителей C -SC22-; Предохранитель 31 в держателе предохранителей C -SC31-; Предохранитель 38 в держателе предохранителей C -SC38- -; Предохранитель 42 в держателе предохранителей C -SC42-; Предохранитель 53 в держателе предохранителей C -SC53-; Реле напряжения питания клеммы 15 -J329-; Гнездовое реле -J807-. | 30 |
| SBG | Предохранитель G в держателе предохранителей B -SBG- | 400 | Генератор -C- | 30 |
| 508 | 508 Резьбовой фитинг (30), в упаковке Е | – | Батарея -А- | 30 |
| SBE | Предохранитель E в держателе предохранителей B -SBE- | 80 | Контроллер гидроусилителя рулевого управления -J500- | 30 |
| СБК | Предохранитель K в держателе предохранителей B -SBK- | 80 | Держатель предохранителя C -SC- Предохранитель 1 в держателе предохранителей C -SC1-; предохранитель 3 в держателе предохранителей C -SC3-; Предохранитель 15 в держателе предохранителей C -SC15-; предохранитель 30 в держателе предохранителей C -SC30-; Предохранитель 43 в держателе предохранителей C -SC43- -; предохранитель 46 в держателе предохранителей C -SC46-; Предохранитель 50 в держателе предохранителей C -SC50-; Предохранитель 52 в держателе предохранителей C -SC52-. | 30 |
| SBL | Предохранитель L в держателе предохранителей B -SBL- | 50 | Вентилятор радиатора -VX57- | 30 |
Держатель предохранителя B -SB-, с августа 2017 г.
| Нет. | Обозначение схемы | Ампер [A] | Функция/Компонент | Терминал |
|---|---|---|---|---|
| SB1 | Предохранитель 1 в держателе предохранителей B -SB1- | 25 | Блок управления АБС -J104- | 30 |
| SB2 | Предохранитель 2 в держателе предохранителей B -SB2- | 40 А 4) 60 А 5) | Контроллер АБС -J104-; Гидравлический насос АБС -V64-. | 30 |
| SB3 | Предохранитель 3 в держателе предохранителей B -SB3- | 15 А1) 30 А2) | Двигатель/блок управления двигателем -J623-. | 87 |
| SB4 | Предохранитель 4 в держателе предохранителей B -SB4- | 5А2) 10А1) | Вентилятор радиатора -VX57- 3); Датчик уровня и температуры масла -G266-; Реле высокой тепловой мощности -J360-; Реле малой тепловой мощности -J359- 2), 3); Свеча накаливания 1 -Q10- 2); Свеча накаливания 3 -QX3- 2); Клапан 1 управления выпускным распредвалом -N318-; Клапан 1 управления выпускным распредвалом -N205-; Электромагнитный клапан 1 фильтра с активированным углем -N80-; Клапан регулировки давления масла -N428- 1), 3). | 87 |
| SB5 | Предохранитель 5 в держателе предохранителей B -SB5- | 10 | Клапан регулирования давления топлива -N276- 2), 3) Клапан дозирования топлива -N290- 2), 3) Реле питания компонентов двигателя -J757- 1), 3) | 87 |
| SB6 | Предохранитель 6 в держателе предохранителей B -SB6- | 5 | Выключатель стоп-сигнала -F- | 87 |
| SB7 | Предохранитель 7 в держателе предохранителей B -SB7- | 10А2) | Насос охлаждения наддувочного воздуха -V188-; Клапан охлаждения коробки передач -N488-; Клапан рециркуляции воздуха турбокомпрессора -N249-; Пластинчатый клапан впускного коллектора -N316- ;Клапан управления форсунками охлаждения поршней -N522-; Клапан охлаждения головки блока цилиндров -N489- 2), 3); Датчик давления масла -G10-; Вспомогательный насос отопления -V488- 3); Запорный клапан хладагента -N82- 1), 3); Клапан регулировки давления масла -N428- 2), 3). | 87 |
| SB8 | Предохранитель 8 в держателе предохранителей B -SB8- | 15 | Лямбда-зонд 1 перед катализатором -GX10- 3); Блок управления датчика NOx -GX30- 3); Лямбда-зонд 1 после катализатора -GX7- 3). | 87 |
| SB9 | Предохранитель 9 в держателе предохранителей B -SB9- | 5А2) 10А1) | Блок автоматического регулирования яркости -J179- 2), 3) Нагревательный элемент вентиляции картера -N79-; Индикатор массового расхода воздуха -G70-; Катушка зажигания 3 с выходным каскадом -N291-; Катушка зажигания 2 с выходным каскадом -N127-; Катушка зажигания 1 с выходным каскадом -N70-; Электромагнитный клапан 1 фильтра с активированным углем -N80-; Клапан 1 управления выпускным распредвалом -N318-; Клапан 1 управления выпускным распредвалом -N205-. | 87 |
| SB10 | Предохранитель 10 в держателе предохранителей B -SB10- | 15 А1) 20 А2) | Блок управления топливного насоса -J538- | 87 |
| SB11 | Предохранитель 11 в держателе предохранителей B -SB11- | 40А2) | Вспомогательный воздушный нагревательный элемент -Z35- | 87 |
| SB12 | Предохранитель 12 в держателе предохранителей B -SB12- | 40А2) | Вспомогательный воздушный нагревательный элемент -Z35-. | 87 |
| SB13 | Предохранитель 13 в держателе предохранителей B -SB13- | 30 | Мехатроник коробки передач с двойным сцеплением -J743- | 30 |
| SB14 | не назначен | – | – | |
| SB15 | Предохранитель 15 в держателе предохранителей B -SB15- | 15 | Реле звукового сигнала -J413- | 30 |
| SB16 | Предохранитель 16 в держателе предохранителей B -SB16- | 20А1) | Реле питания деталей двигателя -J757- 1), 3) | 30 |
| SB17 | Предохранитель 17 в держателе предохранителей B -SB17- | 7,5 | Двигатель/блок управления двигателем -J623-; Блок управления АБС -J104-. | 30 |
| SB18 | Предохранитель 18 в держателе предохранителей B -SB18- | 5 | Блок управления контроля аккумуляторной батареи -J367- | 30 |
| SB19 | Предохранитель 19 в держателе предохранителей B -SB19- | 30 | Реле 1 электродвигателя стеклоочистителя -J368-; Реле 2 электродвигателя стеклоочистителя -J369-. | 30 |
| SB20 | Предохранитель 20 в держателе предохранителей B -SB20- | 10 | Звуковой сигнал -H12- | 30 |
| SB21 | не назначен | – | – | |
| SB22 | Предохранитель 22 в держателе предохранителей B -SB22- | 5 | Блок управления двигателем -J623- | 50 |
| SB23 | Предохранитель 23 в держателе предохранителей B -SB23- | 30 | Гудвилл -Б- | 50 |
1) Для моделей с бензиновым двигателем
2) Для моделей с дизельным двигателем
3) В зависимости от оборудования
4) Для моделей с расширенной системой защиты пешеходов.
5) Для моделей, оснащенных усиленной системой защиты пешеходов, охватывающей переднюю часть.
Держатель предохранителя B -SB-, с ноября 2017 г.
1 – Держатель предохранителя B-SB
| Нет. | Обозначение схемы | Ампер [A] | описание | Терминал |
| SB1 | Предохранитель 1 в держателе предохранителей B -SB1- | 25 | Блок управления АБС -J104- | 30 |
| SB2 | Предохранитель 2 в держателе предохранителей B -SB2- | 40 А 5) 60 А 6) | Контроллер АБС -J104-; Гидравлический насос АБС -V64-; | 30 |
| SB3 | Предохранитель 3 в держателе предохранителей B -SB3- | 15 А1) 30 А2) | Блок управления двигателем -J623- | 87 |
| SB4 | Предохранитель 4 в держателе предохранителей B -SB4- | 5А2) 10А1) | Вентилятор радиатора -VX57- 3); Датчик уровня и температуры масла -G266-; Тепловое силовое реле -J360-; Реле малой тепловой мощности -J359- 2), 3); Свеча накаливания 1 -Q10- 2); Свеча накаливания 3 -QX3- 2); Клапан 1 управления выпускным распредвалом -N318-; Клапан 1 управления выпускным распредвалом -N205-; Исполнительный механизм впускного распредвала цилиндра 2 -N583-; Исполнительный механизм распредвала выпускного цилиндра 2 -N587-; Цилиндр 3 -N591- привод впускного распредвала; Исполнительный механизм распредвала выпускного цилиндра 3 -N595-; Электромагнитный клапан регулирования давления наддува -N75- 3); Клапан 1 управления впускным распредвалом -N727-; Электромагнитный клапан 1 фильтра с активированным углем -N80-; Клапан регулировки давления масла -N428- 1), 3). | 87 |
| SB5 | Предохранитель 5 в держателе предохранителей B -SB5- | 10 | Клапан регулировки давления топлива -N276- 2), 3); Клапан дозирования топлива -N290- 2), 3); Реле питания компонентов двигателя -J757- 1), 3). | 87 |
| SB6 | Предохранитель 6 в держателе предохранителей B -SB6- | 5 | Выключатель стоп-сигнала -F- | 87 |
| SB7 | Предохранитель 7 в держателе предохранителей B -SB7- | 10А2) | Насос охлаждения наддувочного воздуха -V188-; Клапан охлаждения коробки передач -N488-; Клапан рециркуляции воздуха турбокомпрессора -N249-; Клапан рециркуляции впускного коллектора -N316-; Регулирующий клапан форсунки охлаждения поршня -N522-; Клапан охлаждения головки блока цилиндров -N489- 2), 3); Датчик давления масла -G10-; Вспомогательный насос отопления -V488- 3); Контроллер выпускной заслонки -J883- 4); Запорный клапан хладагента -N82- 1), 3); Клапан регулировки давления масла -N428- 2), 3). | 87 |
| SB8 | Предохранитель 8 в держателе предохранителей B -SB8- | 15 | Лямбда-зонд 1 перед катализатором -GX10- 3); Блок управления датчика NOx -GX30- 3); Блок управления 2 датчика NOx -GX46- 3); Лямбда-зонд 1 после катализатора -GX7- 3). | 87 |
| SB9 | Предохранитель 9 в держателе предохранителей B -SB9- | 5А2) 10А1) | Блок автоматического регулирования яркости -J179- 2), 3); Нагревательный элемент вентиляции картера -N79-; Индикатор массового расхода воздуха -G70-; Катушка зажигания 4 с выходным каскадом -N292-; Катушка зажигания 3 с выходным каскадом -N291-; Катушка зажигания 2 с выходным каскадом -N127-; Катушка зажигания 1 с выходным каскадом -N70-; Электромагнитный клапан 1 фильтра с активированным углем -N80-; Клапан 1 управления выпускным распредвалом -N318-; Клапан 1 управления выпускным распредвалом -N205-. | 87 |
| SB10 | Предохранитель 10 в держателе предохранителей B -SB10- | 15 А1) 20 А2) | Блок управления топливного насоса -J538- | 87 |
| SB11 | Предохранитель 11 в держателе предохранителей B -SB11- | 40А2) | Вспомогательный воздушный нагревательный элемент -Z35-. | 87 |
| SB12 | Предохранитель 12 в держателе предохранителей B -SB12- | 40А2) | Вспомогательный воздушный нагревательный элемент -Z35-. | 87 |
| SB13 | Предохранитель 13 в держателе предохранителей B -SB13- | 30 | Мехатроник коробки передач с двойным сцеплением -J743- | 30 |
| SB14 | не назначен | – | – | |
| SB15 | Предохранитель 15 в держателе предохранителей B -SB15- | 15 | Реле звукового сигнала -J413- | 30 |
| SB16 | Предохранитель 16 в держателе предохранителей B -SB16- | 20А1) | Реле питания деталей двигателя -J757- 1), 3) | 30 |
| SB17 | Предохранитель 17 в держателе предохранителей B -SB17- | 7,5 | Блок управления двигателем -J623-; Блок управления АБС -J104-. | 30 |
| SB18 | Предохранитель 18 в держателе предохранителей B -SB18- | 5 | Блок управления контроля аккумуляторной батареи -J367- | 30 |
| SB19 | Предохранитель 19 в держателе предохранителей B -SB19- | 30 | Реле 1 электродвигателя стеклоочистителя -J368-; Реле 2 электродвигателя стеклоочистителя -J369-. | 30 |
| SB20 | Предохранитель 20 в держателе предохранителей B -SB20- | 10 | Звуковой сигнал -H12- | 30 |
| SB21 | не назначен | – | – | |
| SB22 | Предохранитель 22 в держателе предохранителей B -SB22- | 5 | Блок управления двигателем -J623- | 50 |
| SB23 | Предохранитель 23 в держателе предохранителей B -SB23- | 30 | Гудвилл -Б- | 50 |
1) Для моделей с бензиновым двигателем
2) Для моделей с дизельным двигателем
3) В зависимости от оборудования
4) Для моделей с бензиновым двигателем объемом 1,5 л.
5) Для моделей, оснащенных расширенной системой защиты пешеходов.
6) Для моделей, оснащенных усиленной системой защиты пешеходов, охватывающей зону впереди.
Держатель предохранителя B -SB-, с июля 2018 г.
ПРОЧИТАЙТЕ Volkswagen Golf VI GTI (2010-2012) – блок предохранителей
1 – Держатель предохранителя B-SB
| Нет. | Название диаграммы | Ампер [A] | описание | Терминал |
|---|---|---|---|---|
| SB1 | Предохранитель 1 в держателе предохранителей B -SB1- | 25 | Блок управления АБС -J104- | 30 |
| SB2 | Предохранитель 2 в держателе предохранителей B -SB2- | 40 А 5) 60 А 6) | Контроллер АБС -J104-; Гидравлический насос АБС -V64-. | 30 |
| SB3 | Предохранитель 3 в держателе предохранителей B -SB3- | 15 А1) 30 А2) | Блок управления двигателем -J623- | 87 |
| SB4 | Предохранитель 4 в держателе предохранителей B -SB4- | 5 А 2) 7,5 А 2) 7) 10 А 1) | Вентилятор радиатора -VX57- 3); Датчик уровня и температуры масла -G266-; Реле высокой тепловой мощности -J360-; Реле малой тепловой мощности -J359- 2), 3); Свеча накаливания 1 -Q10- 2); Свеча накаливания 3 -QX3- 2); Клапан 1 управления выпускным распредвалом -N318-; Клапан 1 управления выпускным распредвалом -N205-; Исполнительный механизм впускного распредвала цилиндра 2 -N583-; Исполнительный механизм распредвала выпускного цилиндра 2 -N587-; Цилиндр 3 -N591- привод впускного распредвала; Исполнительный механизм распредвала выпускного цилиндра 3 -N595-; Электромагнитный клапан регулирования давления наддува -N75- 3); Клапан 1 управления впускным распредвалом -N727-; Электромагнитный клапан 1 фильтра с активированным углем -N80-; Клапан регулировки давления масла -N428- 1), 3). | 87 |
| SB5 | Предохранитель 5 в держателе предохранителей B -SB5- | 10 | Клапан регулировки давления топлива -N276- 2), 3); Клапан дозирования топлива -N290- 2), 3); Реле питания компонентов двигателя -J757- 1), 3). | 87 |
| SB6 | Предохранитель 6 в держателе предохранителей B -SB6- | 7,5 | Выключатель стоп-сигнала -F- | 87 |
| SB7 | Предохранитель 7 в держателе предохранителей B -SB7- | 7,5 А 8) 9) 10 | Насос охлаждения наддувочного воздуха -V188-; Нагревательный элемент вентиляции картера -N79-; Клапан охлаждения коробки передач -N488-; Клапан рециркуляции воздуха турбокомпрессора -N249-; Регулирующий клапан форсунки охлаждения поршня -N316-; Регулирующий клапан форсунки охлаждения поршня -N522-; Клапан охлаждения головки блока цилиндров -N489- 2), 3); Датчик давления масла -G10-; Вспомогательный насос отопления -V488- 3); Регулятор выпускной заслонки -J883- 4); Запорный клапан хладагента -N82- 1), 3); Клапан регулировки давления масла -N428- 2), 3). | 87 |
| SB8 | Предохранитель 8 в держателе предохранителей B -SB8- | 10А4) 10) 15A | Лямбда-зонд 1 перед катализатором -GX10- 3); Блок управления датчика NOx -GX30- 3); Блок управления 2 датчика NOx -GX46- 3); Лямбда-зонд 1 после катализатора -GX7- 3). | 87 |
| SB9 | Предохранитель 9 в держателе предохранителей B -SB9- | 5А2) 20А1) | Блок автоматического регулирования яркости -J179- 2), 3); Расходомер воздуха -G70-; Катушка зажигания 4 с выходным каскадом -N292-; Катушка зажигания 3 с выходным каскадом -N291-; Катушка зажигания 2 с выходным каскадом -N127-; Катушка зажигания 1 с выходным каскадом -N70-; Электромагнитный клапан 1 фильтра с активированным углем -N80-; Клапан 1 управления выпускным распредвалом -N318-; Клапан 1 управления выпускным распредвалом -N205-. | 87 |
| SB10 | Предохранитель 10 в держателе предохранителей B -SB10- | 15 А1) 20 А2) | Блок управления топливного насоса -J538- | 87 |
| SB11 | Предохранитель 11 в держателе предохранителей B -SB11- | 40А2) | Вспомогательный воздушный нагревательный элемент -Z35-. | 87 |
| SB12 | Предохранитель 12 в держателе предохранителей B -SB12- | 40А2) | Вспомогательный воздушный нагревательный элемент -Z35-. | 87 |
| SB13 | Предохранитель 13 в держателе предохранителей B -SB13- | 30 | Вспомогательный гидравлический насос 1 для трансмиссионного масла -V475-. | 30 |
| SB14 | не назначен | – | – | |
| SB15 | Предохранитель 15 в держателе предохранителей B -SB15- | 15 | Реле звукового сигнала -J413- | 30 |
| SB16 | Предохранитель 16 в держателе предохранителей B -SB16- | 20А1) | Реле питания деталей двигателя -J757- 1), 3) | 30 |
| SB17 | Предохранитель 17 в держателе предохранителей B -SB17- | 7,5 | Двигатель/блок управления двигателем -J623-; Блок управления АБС -J104-. | 30 |
| SB18 | Предохранитель 18 в держателе предохранителей B -SB18- | 5А 11) 7,5A | Блок управления контроля аккумуляторной батареи -J367- | 30 |
| SB19 | Предохранитель 19 в держателе предохранителей B -SB19- | 30 | Реле 1 электродвигателя стеклоочистителя -J368-; Реле 2 электродвигателя стеклоочистителя -J369-. | 30 |
| SB20 | не назначен | – | 30 | |
| SB21 | Предохранитель 21 в держателе предохранителей B -SB21- | 15 из 12) 30 из 13) | Мехатроник коробки передач с двойным сцеплением -J743-. | – |
| SB22 | Предохранитель 22 в держателе предохранителей B -SB22- | 5А 11) 7,5A | Блок управления двигателем -J623- | 50 |
| SB23 | Предохранитель 23 в держателе предохранителей B -SB23- | 30 | Гудвилл -Б- | 50 |
1) Для моделей с бензиновым двигателем
2) Для моделей с дизельным двигателем
3) В зависимости от оборудования
4) Для моделей с бензиновым двигателем объемом 1,5 л.
5) Для моделей, оснащенных расширенной системой защиты пешеходов.
6) Для моделей, оснащенных усиленной системой защиты пешеходов, охватывающей зону впереди.
7) Для моделей с выхлопной системой EU6 AG/H/I.
8) Для моделей с бензиновым двигателем объемом 2,0 л.
9) Для моделей с полным приводом
10) Для моделей с бензиновым двигателем объемом 1.0 л.
11) Для моделей с дизельным двигателем объемом 2,0 л.
12) Для моделей с коробкой передач с двойным сцеплением 0GC.
13) Для моделей с коробкой передач с двойным сцеплением 0CW.
Держатель предохранителя B -SB-, по состоянию на ноябрь 2018 г.
1 – Держатель предохранителя B-SB
| Нет. | Обозначение схемы | Ампер [A] | описание | Терминал |
|---|---|---|---|---|
| SB1 | Предохранитель 1 в держателе предохранителей B -SB1- | 25 | Блок управления АБС -J104- | 30 |
| SB2 | Предохранитель 2 в держателе предохранителей B -SB2- | 40 А 5) 60 А 6) | Контроллер АБС -J104-; Гидравлический насос АБС -V64-. | 30 |
| SB3 | Предохранитель 3 в держателе предохранителей B -SB3- | 15 А1) 30 А2) | Блок управления двигателем -J623- | 87 |
| SB4 | Предохранитель 4 в держателе предохранителей B -SB4- | 5 А 2) 7,5 А 2) 7) 10 А 1) | Вентилятор радиатора -VX57- 3); Датчик уровня и температуры масла -G266-; Реле высокой тепловой мощности -J360-; Реле малой тепловой мощности -J359- 2), 3); Свеча накаливания 1 -Q10- 2); Свеча накаливания 3 -QX3- 2); Клапан 1 управления выпускным распредвалом -N318-; Клапан 1 управления выпускным распредвалом -N205-; Исполнительный механизм впускного распредвала цилиндра 2 -N583-; Исполнительный механизм распредвала выпускного цилиндра 2 -N587-; Цилиндр 3 -N591- привод впускного распредвала; Исполнительный механизм распредвала выпускного цилиндра 3 -N595-; Электромагнитный клапан регулирования давления наддува -N75- 3); Клапан 1 управления впускным распредвалом -N727-; Электромагнитный клапан 1 фильтра с активированным углем -N80-; Клапан регулировки давления масла -N428- 1), 3). | 87 |
| SB5 | Предохранитель 5 в держателе предохранителей B -SB5- | 10 | Клапан регулировки давления топлива -N276- 2), 3); Клапан дозирования топлива -N290- 2), 3); Реле питания компонентов двигателя -J757- 1), 3). | 87 |
| SB6 | Предохранитель 6 в держателе предохранителей B -SB6- | 7,5 | Выключатель стоп-сигнала -F- | 87 |
| SB7 | Предохранитель 7 в держателе предохранителей B -SB7- | 7,5 А 8) 9) 10 | Насос охлаждения наддувочного воздуха -V188-; Нагревательный элемент вентиляции картера -N79-; Клапан охлаждения коробки передач -N488-; Клапан рециркуляции воздуха турбокомпрессора -N249-; Регулирующий клапан форсунки охлаждения поршня -N316-; Регулирующий клапан форсунки охлаждения поршня -N522-; Клапан охлаждения головки блока цилиндров -N489- 2), 3); Датчик давления масла -G10-; Вспомогательный насос отопления -V488- 3); Регулятор выпускной заслонки -J883- 4); Запорный клапан хладагента -N82- 1), 3); Клапан регулировки давления масла -N428- 2), 3). | 87 |
| SB8 | Предохранитель 8 в держателе предохранителей B -SB8- | 10А4) 10) 15A | Лямбда-зонд 1 перед катализатором -GX10- 3); Блок управления датчика NOx -GX30- 3); Блок управления 2 датчика NOx -GX46- 3); Лямбда-зонд 1 после катализатора -GX7- 3). | 87 |
| SB9 | Предохранитель 9 в держателе предохранителей B -SB9- | 10 А2) 20 А1) | Блок автоматического регулирования яркости -J179- 2), 3); Расходомер воздуха -G70-; Катушка зажигания 4 с выходным каскадом -N292-; Катушка зажигания 3 с выходным каскадом -N291-; Катушка зажигания 2 с выходным каскадом -N127-; Катушка зажигания 1 с выходным каскадом -N70-; Электромагнитный клапан 1 фильтра с активированным углем -N80-; Клапан 1 управления выпускным распредвалом -N318-; Клапан 1 управления выпускным распредвалом -N205-. | 87 |
| SB10 | Предохранитель 10 в держателе предохранителей B -SB10- | 15 А1) 20 А2) | Блок управления топливного насоса -J538- | 87 |
| SB11 | Предохранитель 11 в держателе предохранителей B -SB11- | 40А2) | Вспомогательный воздушный нагревательный элемент -Z35-. | 87 |
| SB12 | Предохранитель 12 в держателе предохранителей B -SB12- | 40А2) | Вспомогательный воздушный нагревательный элемент -Z35-. | 87 |
| SB13 | Предохранитель 13 в держателе предохранителей B -SB13- | 30 | Вспомогательный гидравлический насос 1 для трансмиссионного масла -V475-. | 30 |
| SB14 | не назначен | – | – | |
| SB15 | Предохранитель 15 в держателе предохранителей B -SB15- | 15 | Реле звукового сигнала -J413- | 30 |
| SB16 | Предохранитель 16 в держателе предохранителей B -SB16- | 20А1) | Реле питания деталей двигателя -J757- 1), 3) | 30 |
| SB17 | Предохранитель 17 в держателе предохранителей B -SB17- | 7,5 | Двигатель/блок управления двигателем -J623-; Блок управления АБС -J104-. | 30 |
| SB18 | Предохранитель 18 в держателе предохранителей B -SB18- | 7,5 | Блок управления контроля аккумуляторной батареи -J367- | 30 |
| SB19 | Предохранитель 19 в держателе предохранителей B -SB19- | 30 | Реле 1 электродвигателя стеклоочистителя -J368-; Реле 2 электродвигателя стеклоочистителя -J369-; | 30 |
| SB20 | не назначен | – | 30 | |
| SB21 | Предохранитель 21 в держателе предохранителей B -SB21- | 15 из 11) 30 из 12) | Мехатроник коробки передач с двойным сцеплением -J743-. | – |
| SB22 | Предохранитель 22 в держателе предохранителей B -SB22- | 7,5 | Блок управления двигателем -J623- | 50 |
| SB23 | Предохранитель 23 в держателе предохранителей B -SB23- | 30 | Гудвилл -Б- | 50 |
1) Для моделей с бензиновым двигателем
2) Для моделей с дизельным двигателем
3) В зависимости от оборудования
4) Для моделей с бензиновым двигателем объемом 1,5 л.
5) Для моделей, оснащенных расширенной системой защиты пешеходов.
6) Для моделей, оснащенных усиленной системой защиты пешеходов, охватывающей зону впереди.
7) Для моделей с выхлопной системой EU6 AG/H/I.
8) Для моделей с бензиновым двигателем объемом 2,0 л.
9) Для моделей с полным приводом
10) Для моделей с бензиновым двигателем объемом 1.0 л.
11) Для моделей с коробкой передач с двойным сцеплением 0GC.
12) Для моделей с коробкой передач с двойным сцеплением 0CW.
Держатель предохранителя C -SC-, с августа 2017 г.
1 – Держатели предохранителей C-SC
Он расположен под рулем с левой стороны.
| Нет. | Обозначение схемы | Ампер [A] | описание | Терминал |
|---|---|---|---|---|
| SC1 | Предохранитель 1 в держателе предохранителей C -SC1- | 30 лет | Блок управления отопителя с восстановителем -J891-. | 30 |
| SC2 | Предохранитель 2 в держателе предохранителей C -SC2- | 10 | Электронный контроллер рулевой колонки -J527- | 30 |
| SC3 | не назначен | – | – | |
| SC4 | не назначен | – | – | |
| SC5 | Предохранитель 5 в держателе предохранителей C -SC5- | 5 лет | Диагностический интерфейс шин данных -J533- | 30 |
| SC6 | Предохранитель 6 в держателе предохранителей C -SC6- | 5 лет | Рычаг переключения передач -E313- | 30 |
| SC7 | Предохранитель 7 в держателе предохранителей C -SC7- | 10 | Органы управления системой отопления и кондиционирования -EX21-; Приемник дистанционного управления дополнительным отопителем хладагента -R149-; Реле обогрева заднего стекла -J9-. | 30 |
| SC8 | Предохранитель 8 в держателе предохранителей C -SC8- | 10 | Поворотный переключатель света -EX1-; Кнопка электромеханического стояночного тормоза -E538-; Датчик дождя и освещенности -G397-; Диагностический канал -U31-; Датчик охранной сигнализации -G578-; Блок управления выбора режима движения -E881-; Блок управления поворотного освещения и корректора фар -J745-. | 30 |
| SC9 | Предохранитель 9 в держателе предохранителей C -SC9- | 5 лет | Электронный контроллер рулевой колонки -J527- | 30 |
| SC10 | Предохранитель 10 в держателе предохранителей C -SC10- | 7,5 | Дисплей переднего блока управления и индикации информации -J685-; CD-проигрыватель -R89-. | 30 |
| SC11 | Предохранитель 11 в держателе предохранителей C -SC11- | 40 лет | Бортовой блок управления -J519-. | 30 |
| SC12 | Предохранитель 12 в держателе предохранителей C -SC12- | 20 лет | Блок управления 1 информационной электроники -J794-. | 30 |
| SC13 | Предохранитель 13 в держателе предохранителей C -SC13- | 25 лет | Ремень безопасности передний левый -NX10- 2); Ремень безопасности передний правый -NX11- 3). | 30 |
| SC14 | Предохранитель 14 в держателе предохранителей C -SC14- | 40 лет | Блок управления вентилятором приточного воздуха -J126- | 30 |
| SC15 | Предохранитель 15 в держателе предохранителей C -SC15- | 10 | Блок управления электронной блокировки рулевой колонки -J764- | 30 |
| SC16 | Предохранитель 16 в держателе предохранителей C -SC16- | 7,5 | Блок управления стабилизации передачи и приема -R308-; Буфер обмена с интерфейсом мобильного телефона -R265-. USB-концентратор -R293-. | 30 |
| SC17 | Предохранитель 17 в держателе предохранителей C -SC17- | 7,5 | Вставка в панель -KX2-; Блок управления и связи модуля сигнализации -J949-. | 30 |
| SC18 | Предохранитель 18 в держателе предохранителей C -SC18- | 7,5 | Ручка задней двери -EX37- | 30 |
| SC19 | Предохранитель 19 в держателе предохранителей C -SC19- | 7,5 | Интерфейс с системой ввода и ввода в эксплуатацию -J965- | 30 |
| SC20 | Предохранитель 20 в держателе предохранителей C -SC20- | 7,5 | Реле системы дозирования восстановителя -J963-. | 30 |
| SC21 | Предохранитель 21 в держателе предохранителей C -SC21- | 15 лет | Контроллер полного привода -J492- | 30 |
| SC22 | Предохранитель 22 в держателе предохранителей C -SC22- | 15 лет | Блок управления детектором прицепа -J345- | 30 |
| SC23 | Предохранитель 24 в держателе предохранителей C -SC24- | 30 лет | Блок управления сдвижной крышей -J245- | 30 |
| SC24 | Предохранитель 23 в держателе предохранителей C -SC23- | 40 лет | Бортовой блок управления -J519-. | 30 |
| SC25 | Предохранитель 25 в держателе предохранителей C -SC25- | 30 лет | Контроллер двери водителя -J386- | 30 |
| SC26 | Предохранитель 26 в держателе предохранителей C -SC26- | 30 лет | Бортовой блок управления -J519-. | 30 |
| SC27 | Предохранитель 27 в держателе предохранителей C -SC27- | 30 лет | Бортовой блок управления -J519-. | – |
| SC28 | Предохранитель 28 в держателе предохранителей C -SC28- | 25 лет | Блок управления детектором прицепа -J345- | 30 |
| SC29 | не назначен | – | – | |
| SC30 | не назначен | – | – | |
| SC31 | не назначен | – | – | |
| SC32 | Предохранитель 32 в держателе предохранителей C -SC32- | 10 | Передняя камера систем помощи водителю -R242-; Адаптивный круиз-контроль -J428-; Блок управления системы помощи при парковке -J446-. | 15 |
| SC33 | Предохранитель 33 в держателе предохранителей C -SC33- | 5 лет | Блок управления подушек безопасности -J234- | 15 |
| SC34 | Предохранитель 34 в держателе предохранителей C -SC34- | 7,5 | Внутреннее зеркало -EX5-; Гнездовое реле -J807-; Выключатель фонарей заднего хода -F4-; Датчик давления контура хладагента -G805-; Датчик качества воздуха -G238-; Электромеханический стояночный тормоз -E538-. | 15 |
| SC35 | Предохранитель 35 в держателе предохранителей C -SC35- | 10 | Диагностический канал -U31- | 15 |
| SC36 | Предохранитель 36 в держателе предохранителей C -SC36- | 5 лет | Передний правый отражатель -MX2- | 15 |
| SC37 | Предохранитель 37 в держателе предохранителей C -SC37- | 5 лет | Левая передняя фара -MX1- | 15 |
| SC38 | Предохранитель 38 в держателе предохранителей C -SC38- | 25 лет | Блок управления детектором прицепа -J345- | 30 |
| SC39 | Предохранитель 39 в держателе предохранителей C -SC39- | 30 лет | Блок управления двери переднего пассажира -J387- | 30 |
| SC40 | Предохранитель 40 в держателе предохранителей C -SC40- | 20 лет | Преса 12 В 2 -U18-; Преса 12 В 3 -U19-. | 15 |
| SC41 | Предохранитель 41 в держателе предохранителей C -SC41- | 25 лет | Правый передний ремень безопасности -NX11- 2); Ремень безопасности передний левый -NX10- 3). | 30 |
| SC42 | Предохранитель 42 в держателе предохранителей C -SC42- | 40 лет | Бортовой блок управления -J519-. | 30 |
| SC43 | Предохранитель 43 в держателе предохранителей C -SC43- | 40 лет | Блок управления цифровой аудиосистемой -J525- | 30 |
| SC44 | Предохранитель 44 в держателе предохранителей C -SC44- | 15 лет | Блок управления детектором прицепа -J345- | 30 |
| SC45 | не назначен | – | – | |
| SC46 | не назначен | – | – | |
| SC47 | Предохранитель 47 в держателе предохранителей C -SC47- | 15 лет | Электродвигатель заднего стеклоочистителя -V12- | 15 |
| SC48 | не назначен | – | – | |
| SC49 | Предохранитель 49 в держателе предохранителей C -SC49- | 5 лет | Датчик положения сцепления -G476- | 15 |
| SC50 | Предохранитель 50 в держателе предохранителей C -SC50- | 40 лет | Задняя крышка контроллера -J605- | 30 |
| SC51 | не назначен | – | – | |
| SC52 | Предохранитель 52 в держателе предохранителей C -SC52- | 15 лет | Блок управления демпфированием с электронным управлением -J250-. | 30 |
| SC53 | Предохранитель 53 в держателе предохранителей C -SC53- | 30 лет | Реле обогрева заднего стекла -J9- | 15 |
2) Для моделей с левым рулем.
3) Для моделей с правым рулем.
ЧИТАТЬ Volkswagen Passat B4 (1993-1996) – блок предохранителей и реле
C -SC- держатель предохранителя, с июля 2018 г.
1 – Держатели предохранителей C-SC
| Нет. | Обозначение схемы | Ампер [A] | описание | Терминал |
|---|---|---|---|---|
| SC1 | Предохранитель 1 в держателе предохранителей C -SC1- | 30 лет | Блок управления отопителя с восстановителем -J891-. | 30 |
| SC2 | Предохранитель 2 в держателе предохранителей C -SC2- | 10 | Электронный контроллер рулевой колонки -J527- | 30 |
| SC3 | не назначен | – | – | |
| SC4 | Предохранитель 4 в держателе предохранителей C -SC4- | 7,5 | Звуковой сигнал -H12- | 30 |
| SC5 | Предохранитель 5 в держателе предохранителей C -SC5- | 7,5 | Диагностический интерфейс шин данных -J533- | 30 |
| SC6 | Предохранитель 6 в держателе предохранителей C -SC6- | 7,5 | Рычаг переключения передач -E313- | 30 |
| SC7 | Предохранитель 7 в держателе предохранителей C -SC7- | 7,5 | Регулятор отопления и кондиционирования -EX21-; Приемник дистанционного управления дополнительным нагревателем хладагента -R149; Обогреватель заднего стекла -J9-. | 30 |
| SC8 | Предохранитель 8 в держателе предохранителей C -SC8- | 7,5 | Поворотный переключатель света -EX1-; Кнопка электромеханического стояночного тормоза -E538-; Датчик дождя и освещенности -G397-; Диагностический канал -U31-; Датчик охранной сигнализации -G578-; Блок управления выбора режима движения -E881-; Блок управления поворотного освещения и корректора фар -J745-. | 30 |
| SC9 | Предохранитель 9 в держателе предохранителей C -SC9- | с 5 по 4 год) и 7,5 из 5) | Электронный контроллер рулевой колонки -J527-; Выключатель зажигания/стартера -D. | 30 |
| SC10 | Предохранитель 10 в держателе предохранителей C -SC10- | 7,5 | Дисплей переднего блока управления и индикации информации -J685-; CD-проигрыватель -R89-. | 30 |
| SC11 | Предохранитель 11 в держателе предохранителей C -SC11- | 40 лет | Бортовой блок управления -J519-. | 30 |
| SC12 | Предохранитель 12 в держателе предохранителей C -SC12- | 20 лет | Блок управления 1 информационной электроники -J794- | 30 |
| SC13 | Предохранитель 13 в держателе предохранителей C -SC13- | 25 лет | Ремень безопасности передний левый -NX10- 2); Ремень безопасности передний правый -NX11- 3). | 30 |
| SC14 | Предохранитель 14 в держателе предохранителей C -SC14- | 40 лет | Блок управления вентилятором приточного воздуха -J126- | 30 |
| SC15 | Предохранитель 15 в держателе предохранителей C -SC15- | 10 | Блок управления электронной блокировки рулевой колонки -J764- | 30 |
| SC16 | Предохранитель 16 в держателе предохранителей C -SC16- | 7,5 | Блок управления стабилизации передачи и приема -R308-; Буфер обмена с интерфейсом мобильного телефона -R265-; USB-концентратор -R293-. | 30 |
| SC17 | Предохранитель 17 в держателе предохранителей C -SC17- | 7,5 | Вставка в панель -KX2-; Блок управления и связи модуля сигнализации -J949-. | 30 |
| SC18 | Предохранитель 18 в держателе предохранителей C -SC18-. | 7,5 | Ручка задней двери -EX37- | 30 |
| SC19 | Предохранитель 19 в держателе предохранителей C -SC19- | 7,5 | Интерфейс с системой ввода и ввода в эксплуатацию -J965-. | 30 |
| SC20 | Предохранитель 20 в держателе предохранителей C -SC20- | 10А6) | Реле системы дозирования восстановителя -J963-. | 30 |
| SC21 | Предохранитель 21 в держателе предохранителей C -SC21- | 15 лет | Контроллер полного привода -J492- | 30 |
| SC22 | Предохранитель 22 в держателе предохранителей C -SC22- | 15 лет | Блок управления детектором прицепа -J345- | 30 |
| SC23 | Предохранитель 24 в держателе предохранителей C -SC24- | 20 лет | Блок управления сдвижной крышей -J245- | 30 |
| SC24 | Предохранитель 23 в держателе предохранителей C -SC23- | 40 лет | Бортовой блок управления -J519-. | 30 |
| SC25 | Предохранитель 25 в держателе предохранителей C -SC25- | 30 лет | Контроллер двери водителя -J386- | 30 |
| SC26 | Предохранитель 26 в держателе предохранителей C -SC26- | 30 лет | Бортовой блок управления -J519-. | 30 |
| SC27 | Предохранитель 27 в держателе предохранителей C -SC27- | 30 лет | Бортовой блок управления -J519-. | – |
| SC28 | Предохранитель 28 в держателе предохранителей C -SC28- | 25 лет | Блок управления детектором прицепа -J345- | 30 |
| SC29 | не назначен | – | – | |
| SC30 | не назначен | – | – | |
| SC31 | Предохранитель 31 в держателе предохранителей C -SC31- | 30 лет | Задняя крышка контроллера -J605- | 50 |
| SC32 | Предохранитель 32 в держателе предохранителей C -SC32- | 10 | Передняя камера систем помощи водителю -R242-; Адаптивный круиз-контроль -J428-; Блок управления системы помощи при парковке -J446-. | 15 |
| SC33 | Предохранитель 33 в держателе предохранителей C -SC33- | 7,5 | Блок управления подушек безопасности -J234-. | 15 |
| SC34 | Предохранитель 34 в держателе предохранителей C -SC34- | 7,5 | Внутреннее зеркало -EX5-; Гнездовое реле -J807-; Выключатель фонарей заднего хода -F4-; Датчик давления контура хладагента -G805-; Датчик качества воздуха -G238-; Кнопка электромеханического стояночного тормоза -E538-. | 15 |
| SC35 | Предохранитель 35 в держателе предохранителей C -SC35- | 7,5 | Диагностический канал -U31- | 15 |
| SC36 | Предохранитель 36 в держателе предохранителей C -SC36- | 7,5 | Передний правый отражатель -MX2- | 15 |
| SC37 | Предохранитель 37 в держателе предохранителей C -SC37- | 7,5 | Левая передняя фара -MX1- | 15 |
| SC38 | Предохранитель 38 в держателе предохранителей C -SC38- | 25 лет | Блок управления детектором прицепа -J345- | 30 |
| SC39 | Предохранитель 39 в держателе предохранителей C -SC39- | 30 лет | Блок управления двери переднего пассажира -J387- | 30 |
| SC40 | Предохранитель 40 в держателе предохранителей C -SC40- | 20 лет | Преса 12 В 2 -U18-; Преса 12 В 3 -U19-. | 15 |
| SC41 | Предохранитель 41 в держателе предохранителей C -SC41- | 25 лет | Правый передний ремень безопасности -NX11- 2); Ремень безопасности передний левый -NX10- 3). | 30 |
| SC42 | Предохранитель 42 в держателе предохранителей C -SC42- | 40 лет | Бортовой блок управления -J519-. | 30 |
| SC43 | Предохранитель 43 в держателе предохранителей C -SC43- | 40 лет | Блок управления цифровой аудиосистемы -J525- | 30 |
| SC44 | Предохранитель 44 в держателе предохранителей C -SC44- | 15 лет | Блок управления детектором прицепа -J345- | 30 |
| SC45 | не назначен | – | – | |
| SC46 | не назначен | – | – | |
| SC47 | Предохранитель 47 в держателе предохранителей C -SC47- | 15 лет | Электродвигатель заднего стеклоочистителя -V12- | 15 |
| SC48 | не назначен | – | – | |
| SC49 | Предохранитель 49 в держателе предохранителей C -SC49- | 7,5 | Датчик положения сцепления -G476-. | 15 |
| SC50 | не назначен | – | 30 | |
| SC51 | не назначен | – | – | |
| SC52 | Предохранитель 52 в держателе предохранителей C -SC52- | 15 лет | Блок управления демпфированием с электронным управлением -J250-. | 30 |
| SC53 | Предохранитель 53 в держателе предохранителей C -SC53- | 30 лет | Реле обогрева заднего стекла -J9- | 15 |
2) Для моделей с левым рулем.
3) Для моделей с правым рулем.
4) Для моделей с центральным замком с дистанционным управлением.
5) Для моделей с разрешением на въезд и запуск.
6) Для моделей с дизельным двигателем
ПРОЧИТАЙТЕ Volkswagen Gol и Voyage (2019-2022) – блок предохранителей и реле
Держатель предохранителя C -SC-, по состоянию на ноябрь 2018 г.
1 – Держатели предохранителей C-SC
| Нет. | Название диаграммы | Ампер [A] | описание | Терминал |
|---|---|---|---|---|
| SC1 | Предохранитель 1 в держателе предохранителей C -SC1- | 20 | Блок управления подогревателя среднего редуктора -J891-. | 30 |
| SC2 | Предохранитель 2 в держателе предохранителей C -SC2- | 10 | Электронный контроллер рулевой колонки -J527- | 30 |
| SC3 | не назначен | – | – | |
| SC4 | Предохранитель 4 в держателе предохранителей C -SC4- | 7,5 | Звуковой сигнал -H12- | 30 |
| SC5 | Предохранитель 5 в держателе предохранителей C -SC5- | 7,5 | Диагностический интерфейс шин данных -J533- | 30 |
| SC6 | Предохранитель 6 в держателе предохранителей C -SC6- | 7,5 | Рычаг переключения передач -E313- | 30 |
| SC7 | Предохранитель 7 в держателе предохранителей C -SC7- | 10 | Регулятор отопления и кондиционирования -EX21-; Приемник дистанционного управления дополнительным отопителем хладагента -R149-; Обогрев заднего стекла -J9-. | 30 |
| SC8 | Предохранитель 8 в держателе предохранителей C -SC8- | 7,5 | Поворотный переключатель света -EX1- Кнопка электромеханического стояночного тормоза -E538-; Датчик дождя и освещенности -G397-; Диагностический канал -U31-; Датчик охранной сигнализации -G578-; Панель управления выбором режима движения -E881-; Блок управления адаптивного освещения и корректора фар -J745-. | 30 |
| SC9 | Предохранитель 9 в держателе предохранителей C -SC9- | 5А 4) 7,5 А 5) | Электронный контроллер рулевой колонки -J527-; Зажигание/запуск -D. | 30 |
| SC10 | Предохранитель 10 в держателе предохранителей C -SC10- | 7,5 | Индикация переднего информационного дисплея и блока управления блока управления -J685-; CD-проигрыватель -R89-. | 30 |
| SC11 | Предохранитель 11 в держателе предохранителей C -SC11- | 40A | Бортовой блок управления -J519-. | 30 |
| SC12 | Предохранитель 12 в держателе предохранителей C -SC12- | 20A | Блок управления 1 информационной электроники -J794- | 30 |
| SC13 | Предохранитель 13 в держателе предохранителей C -SC13- | 25 | Ремень безопасности передний левый -NX10- 2); Ремень безопасности передний правый -NX11- 3). | 30 |
| SC14 | Предохранитель 14 в держателе предохранителей C -SC14- | 40 | Блок управления вентилятора приточного воздуха -J126- | 30 |
| SC15 | Предохранитель 15 в держателе предохранителей C -SC15- | 10 | Блок управления электронной блокировки рулевой колонки -J764- | 30 |
| SC16 | Предохранитель 16 в держателе предохранителей C -SC16- | 7,5 | Блок управления стабилизации передачи и приема -R308-; Буфер обмена с интерфейсом мобильного телефона -R265-; USB-концентратор -R293-. | 30 |
| SC17 | Предохранитель 17 в держателе предохранителей C -SC17- | 7,5 | Вставка в приборную панель -KX2-; Блок управления и связи модуля сигнализации -J949-. | 30 |
| SC18 | Предохранитель 18 в держателе предохранителей C -SC18- | 7,5 | Ручка задней двери -EX37- | 30 |
| SC19 | Предохранитель 19 в держателе предохранителей C -SC19- | 7,5 | Интерфейс для стартера и системы запуска -J965- | 30 |
| SC20 | Предохранитель 20 в держателе предохранителей C -SC20- | 10А6) | Реле системы дозирования восстановителя -J963-. | 30 |
| SC21 | Предохранитель 21 в держателе предохранителей C -SC21- | 15 | Контроллер полного привода -J492- | 30 |
| SC22 | Предохранитель 22 в держателе предохранителей C -SC22- | 15 | Блок управления детектором прицепа -J345- | 30 |
| SC23 | Предохранитель 24 в держателе предохранителей C -SC24- | 20 | Регулятор регулировки сдвижной крыши -J245- | 30 |
| SC24 | Предохранитель 23 в держателе предохранителей C -SC23- | 40 | Бортовой блок управления -J519-. | 30 |
| SC25 | Предохранитель 25 в держателе предохранителей C -SC25- | 30 | Контроллер двери водителя -J386- | 30 |
| SC26 | Предохранитель 26 в держателе предохранителей C -SC26- | 30 | Бортовой блок управления -J519-. | 30 |
| SC27 | Предохранитель 27 в держателе предохранителей C -SC27- | 30 | Блок управления бортовой сети -J519- | – |
| SC28 | Предохранитель 28 в держателе предохранителей C -SC28- | 25 | Блок управления детектором прицепа -J345- | 30 |
| SC29 | не назначен | – | – | |
| SC30 | не назначен | – | – | |
| SC31 | Предохранитель 31 в держателе предохранителей C -SC31- | 30A | Задняя крышка контроллера -J605- | 50 |
| SC32 | Предохранитель 32 в держателе предохранителей C -SC32- | 10 | Передняя камера систем помощи водителю -R242-; Адаптивный круиз-контроль -J428-; Блок управления системы помощи при парковке -J446-. | 15 |
| SC33 | Предохранитель 33 в держателе предохранителей C -SC33- | 7,5 | Блок управления подушек безопасности -J234-. | 15 |
| SC34 | Предохранитель 34 в держателе предохранителей C -SC34- | 7,5 | Внутреннее зеркало -EX5-; Гнездовое реле -J807-; Выключатель фонарей заднего хода -F4- ;Датчик давления контура хладагента -G805-; Датчик качества воздуха -G238-; Электромеханический стояночный тормоз -E538-. | 15 |
| SC35 | Предохранитель 35 в держателе предохранителей C -SC35- | 7,5 | Диагностический канал -U31- | 15 |
| SC36 | Предохранитель 36 в держателе предохранителей C -SC36- | 7,5 | Передний правый отражатель -MX2- | 15 |
| SC37 | Предохранитель 37 в держателе предохранителей C -SC37- | 7,5 | Левая передняя фара -MX1-. | 15 |
| SC38 | Предохранитель 38 в держателе предохранителей C -SC38- | 25 | Блок управления детектором прицепа -J345- | 30 |
| SC39 | Предохранитель 39 в держателе предохранителей C -SC39- | 30 | Блок управления двери переднего пассажира -J387- | 30 |
| SC40 | Предохранитель 40 в держателе предохранителей C -SC40- | 20A | Преса 12 В 2 -U18-; Преса 12 В 3 -U19-. | 15 |
| SC41 | Предохранитель 41 в держателе предохранителей C -SC41- | 25 | Правый передний ремень безопасности -NX11- 2); Ремень безопасности передний левый -NX10- 3). | 30 |
| SC42 | Предохранитель 42 в держателе предохранителей C -SC42- | 40A | Бортовой блок управления -J519-. | 30 |
| SC43 | Предохранитель 43 в держателе предохранителей C -SC43- | 40 лет | Блок управления цифровой звуковой системой -J525-. | 30 |
| SC44 | Предохранитель 44 в держателе предохранителей C -SC44- | 15 | Блок управления детектором прицепа -J345- | 30 |
| SC45 | не назначен | – | – | |
| SC46 | не назначен | – | – | |
| SC47 | Предохранитель 47 в держателе предохранителей C -SC47- | 15 | Электродвигатель заднего стеклоочистителя -V12- | 15 |
| SC48 | не назначен | – | – | |
| SC49 | Предохранитель 49 в держателе предохранителей C -SC49- | 7,5 | Датчик положения сцепления -G476-. | 15 |
| SC50 | не назначен | – | 30 | |
| SC51 | не назначен | – | – | |
| SC52 | Предохранитель 52 в держателе предохранителей C -SC52- | 15 | Блок управления демпфированием с электронным управлением -J250-. | 30 |
| SC53 | Предохранитель 53 в держателе предохранителей C -SC53- | 30 | Реле обогрева заднего стекла -J9- | 15 |
2) Модели с левым рулем
3) Модели с правым рулем
4) Модели с дистанционным центральным замком.
5) Модели с разрешением на въезд и старт.
6) Дизельные модели
D -SD- держатель предохранителя, с августа 2017 г.
1 – Портафуз D -SD-
Расположен в правой части моторного отсека
| Нет. | Обозначение схемы | Ампер [A] | описание | Терминал |
|---|---|---|---|---|
| SD1 | Предохранитель 1 в держателе предохранителей D -SD1- | 15 | Вакуумный насос тормозной системы -V192- | 87 |
| SD2 | не назначен | – | – | |
| SD3 | Предохранитель 3 в держателе предохранителей D -SD3- | 15 | Вспомогательный гидравлический насос 1 для трансмиссионного масла -V475-. | 30 |
| SD4 | не назначен | – | – | |
| SD5 | не назначен | – | – | |
| SD6 | не назначен | – | – | |
| SD7 | Предохранитель 7 в держателе предохранителей D -SD7- | 20 | Блок управления автономного отопителя -J364- | 30 |
| SD8 | не назначен | – | – |
D -SD- держатель предохранителя, с июля 2018 г.
1 – Портафуз D -SD-
| Нет. | Название диаграммы | Ампер [A] | описание | Терминал |
|---|---|---|---|---|
| SD1 | Предохранитель 1 в держателе предохранителей D -SD1- | 15 | Вакуумный насос тормозной системы -V192- | 87 |
| SD2 | не назначен | – | – | |
| SD3 | не назначен | – | – | |
| SD4 | не назначен | – | – | |
| SD5 | не назначен | – | – | |
| SD6 | не назначен | – | – | |
| SD7 | Предохранитель 7 в держателе предохранителей D -SD7- | 20 | Блок управления автономного отопителя -J364- | 30 |
| SD8 | не назначен | – | – |

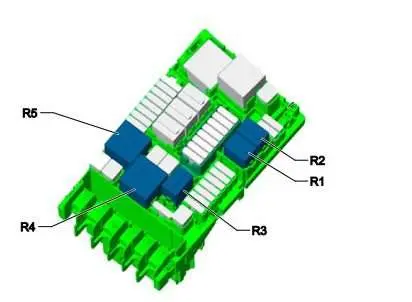

Блок реле и предохранителей 1 -SR1-, с августа 2017 г.
1 – Держатель реле и предохранителей 1 -SR1-
Для моделей с дизельным двигателем
Он расположен с правой стороны моторного отсека.
Расположение предохранителей для реле и держателя предохранителей 1 -SR1-, VW T-Roc с августа 2017 г.
Примечание. Для моделей с дизельным двигателем.
| Нет. | Название диаграммы | Ампер [A] | описание | Терминал |
|---|---|---|---|---|
| A | Предохранитель дополнительного воздушного отопителя -S379- | 40 лет | Вспомогательный воздушный нагревательный элемент -Z35- | PTC1 |
Реле на держателе предохранителей B -SB-, VW T-Roc с августа 2017 г.
1 – Держатель предохранителя B -SBR1 – Реле стартера 1 -J906-.
Он расположен с правой стороны моторного отсека.
R2 – реле стартера 2 -J907-.
R3 – реле звуковой сигнализации -J413-.
R4 – Силовое реле высокой температуры -J360-.
Для дизельных моделей
R5 – главное реле -J271-
Для моделей с бензиновым двигателем
R5 – реле напряжения питания клеммы 30 -J317-.
Для моделей с дизельным двигателем
Реле в держателе предохранителей C -SC-, с августа 2017 г.
1 – Держатель предохранителя C -SC-
Он расположен под рулем с левой стороны.
R1 – реле системы измерения восстановителя -J963-.
Для моделей с ведущим колесом слева
R2 – Не назначено
R3 —
R4 не назначен – клемма 15 реле напряжения питания -J329-.
Для моделей с левым маховиком
R5 – Реле обогрева заднего стекла -J9-.
Для моделей с ведущим колесом слева
R6 – Реле для розеток -J807-.
Для моделей с ведущим колесом слева
Блок реле и предохранителей 1 -SR1-, VW T-Roc с августа 2017 г.
1 – Держатель реле и предохранителей 1 -SR1-
Для дизельных моделей
С правой стороны моторного отсека
R6 – Блок автоматического управления свечением -J179-.
Для дизельных моделей
R7 – реле малой тепловой мощности -J359-.
Для дизельных моделей
Блок реле и предохранителей 3 -SR3-, VW T-Roc с августа 2017 г.
1 – Держатель реле и предохранителей 3 -SR3-
С правой стороны моторного отсека
R8 – реле питания компонентов двигателя -J757-.
Для моделей с бензиновым двигателем 2,0 л.
R9 – Реле 1 электродвигателя стеклоочистителя -J368-.
R10 – реле 2 электродвигателя стеклоочистителя -J369-.
