Volkswagen Sharan (1996-2009) – блок предохранителей и реле
Содержание
Это касается автомобилей, выпущенных в разные годы:
1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 годы.
Позиции
описание
| 1 | Электронный блок климат-контроля |
| 2 | Блок управления двигателем вентилятора отопителя, передний (с автоматическим регулированием температуры) |
| 3 | Блок управления двигателем вентилятора заднего отопителя (с автоматическим контролем температуры) |
| 4 | Усилитель сигнала антенны – за панелью крыши |
| 5 | Блок управления противоугонной системой Блок управления центральным замком – под сиденьем водителя (^ 08/97) |
| 6 | Противоугонная панель управления – в многофункциональной панели управления (09/97^) |
| 7 | Противоугонная сигнализация – резонатор системы впуска (^ 04/00) |
| 8 | Противоугонная сигнализация – резонатор системы впуска (05/00^) |
| 9 | Аудиоантенна — Заднее правое боковое окно |
| 10 | Вспомогательная аккумуляторная батарея — под пассажирским сиденьем, если имеется. |
| 11 | Дополнительное реле аккумуляторной батареи (11/98^) – под правым передним сиденьем |
| 12 | Дополнительный блок управления отопителем |
| 13 | Батарея заряжена |
| 14 | Блок управления центральным замком – в блоке управления противоугонной системой – под сиденьем водителя (^ 08/97) |
| 15 | Блок управления центральным замком – в многофункциональном блоке управления (09/97^) |
| 16 | Блок управления (сигнализация) – блок предохранителей/реле 2 на панели приборов |
| 17 | Блок круиз-контроля (круиз-контроль) |
| 18 | Диагностический разъем (DLC) — ^ 04/00 — под передней пепельницей |
| 19 | Диагностический разъем (DLC) – 05/00 ^ |
| 20 | Блок управления электростеклоподъемником передней левой двери-двери |
| 21 | Блок управления электростеклоподъемником задней левой двери |
| 22 | Правый передний стеклоподъёмник-дверь |
| 23 | Блок управления правым задним стеклом — дверь |
| 24 | Блок управления двигателем вентилятора охлаждения |
| 25 | Электронный блок управления 4WD – на сцеплении |
| 26 | Блок предохранителей/реле, комбинация приборов 1 – В многофункциональном блоке управления (09/97 ^) |
| 27 | Блок предохранителей/реле, приборная панель 2 |
| 28 | Блок предохранителей/реле, приборная панель 3 |
| 29 | Блок предохранителей/реле, моторный отсек 1 |
| 30 | Блок предохранителей/реле, моторный отсек 2 |
| 31 | Резистор двигателя вентилятора отопителя, передний (ручное регулирование температуры) |
| 32 | Резистор двигателя вентилятора отопителя, задний (ручное регулирование температуры) |
| 33 | Звуковые сигналы – за бампером |
| 34 | Блок управления иммобилайзером – за панелью приборов |
| 35 | Рамочная антенна иммобилайзера – на замке зажигания. |
| 36 | Реле мигалки – в многофункциональном блоке управления |
| 37 | Многофункциональный блок управления — в 1 блоке предохранителей/реле на приборной панели — функции: обогрев ветрового/заднего стекла, стеклоочистители/очиститель заднего стекла, указатели поворотов, аварийное освещение, освещение салона, электростеклоподъемники, центральный замок, центральный замок с дистанционным управлением. противоугонная система |
| 38 | Антенна навигационной системы, телефона |
| 39 | Контроллер системы помощи при парковке – под сиденьем водителя |
| 40 | Звуковой сигнал системы парковки спереди – под сиденьем водителя |
| 41 | Звуковой сигнал системы парковки сзади – под крышкой заднего фонаря. |
| 42 | Дополнительный предохранитель (30А/40А), дополнительный аккумулятор – под правым передним сиденьем |
| 43 | Дополнительный предохранитель (30 А), дополнительный отопитель (09.01^) – под правым передним сиденьем |
| 44 | Дополнительный предохранитель (15А), разъем питания аксессуаров 1^ 1/98 – 05/00) – под правым передним сиденьем |
| 45 | Дополнительный предохранитель (15А), дополнительная розетка 2^ 1/98 – 05/00) – под правым передним сиденьем |
| 46 | Регулятор обогрева сиденья со стороны водителя – под сиденьем водителя. |
| 47 | Регулятор обогрева сиденья со стороны пассажира – под пассажирским сиденьем |
| 48 | Датчик бокового удара со стороны водителя – под сиденьем водителя |
| 49 | Датчик бокового удара со стороны пассажира – под пассажирским сиденьем |
| 50 | Электронный блок управления SRS |
| 51 | Датчик высоты кузова, корректора передних фар на стабилизаторе поперечной устойчивости |
| 52 | Датчик высоты кузова сзади — регулировка угла наклона фар — правый задний вал |
| 53 | Электронный блок управления коробкой передач — левый моторный отсек |
| 54 | Датчик скорости автомобиля – на КПП |
ПРОЧИТАЙТЕ Volkswagen Fox (2015-2020) – блок предохранителей и реле
Вано моторе
Главный блок предохранителей расположен рядом с аккумулятором и закрыт крышкой.
Основная коробка
описание
- 60А — Свечи накаливания
- 40А — Вентилятор радиатора
- 40/60А — Ротор радиатора
- 110А – Интерьер гостиной
- 150А – генератор
- 3А – Многофункциональный блок управления
- 30А — АБС
- 30А — АБС (насос)
На некоторых моделях установлен еще один дополнительный блок.
Дополнительный ящик
описание
- 50 – Реле развязки кондиционера (114)
- 51 – Реле отключения кондиционера (147)
- 52 – Резерв
- 53 – Резерв
- 54 — Реле обогревателя высокой мощности (103)
- 55 — Реле стартера и фонарей заднего хода (158)
- 56 — Реле воздушного насоса (53)
- 57 — Реле насоса вторичного воздуха
- 58 — Предохранитель вентилятора радиатора, дополнительный подогрев свечей накаливания охлаждающей жидкости
- 59 — Реле малой тепловой мощности (103)
Пассажирский салон
Главные коробки предохранителей и реле расположены с левой стороны приборной панели за защитной крышкой.
За ним будет дополнительная скоба.
Блок предохранителей
Тип 1
описание
| 1 | – |
| 2 | (72) Реле стеклоочистителя заднего стекла |
| 3 | (30/109) Реле управления двигателем – ADY/AKT/1Z/AHU/AFN |
| 4 | (18) Реле вспомогательной цепи зажигания |
| 5 | – |
| 6 | (21/22) Реле сигнализации |
| 7 | (95) Реле насоса омывателя фар |
| 8 | (19/99) Реле прерывистого режима работы стеклоочистителей |
| 9 | (36) Звуковой сигнализатор фар. |
| 10 | (53) Реле противотуманных фар |
| 11 | (53) Реле звукового сигнала |
| 12 | (167) Реле топливного насоса — AAA/ADY/AKT |
| 13 | (128) Реле включения дальнего света |
| 14 | (169) Реле обогрева заднего стекла |
| 15 | (53/204) Реле электродвигателя стеклоочистителя |
| F1 | (10А) Левая фара – ближний свет, ближний свет левой фары |
| F2 | (10А) Правая передняя фара – ближний свет, регулировка фар – правая |
| F3 | (3A) Люси Тарга |
| F4 | (20A) Стеклоочиститель, обогрев заднего стекла, система дневных ходовых огней, электродвигатель вентилятора кондиционера/отопителя – сзади |
| F5 | (10А) Стеклоочиститель, нагреватели форсунок омывателя |
| F6 | (25A) Система кондиционирования, электродвигатель вентилятора кондиционера/отопителя |
| F7 | (5A) Правый боковой/задний фонарь, освещение моторного отсека |
| F8 | (5А) лампы слева |
| F9 | (20А) Обогрев заднего стекла, реле оттаивания |
| F10 | (15А) Задние противотуманные фары |
| F11 | (10А) Зловещий запах |
| F12 | (10А) Правая передняя фара |
| F13 | (10А) Клаксон |
| F14 | (15А) Фонарь заднего хода, круиз-контроль, реле обогрева лобового стекла, центральный замок, электростеклоподъемники, электропривод боковых зеркал, подогрев сидений, кондиционер, стояночный обогреватель, система 4WD, АКПП (АКПП), АКПП освещения коробки передач |
| F15 | (5А/10А) Система управления двигателем, иммобилайзер, индикатор включенной передачи, подогреватель сапуна картера, клапан рециркуляции отработавших газов (EGR), клапан накопления паров топлива |
| F16 | (3A) Часы, переднее освещение салона, освещение перчаточного ящика, реле обогрева заднего стекла, комбинация приборов |
| F17 | (10А) Указатели поворотов |
| F18 | (10А) Топливный насос, подогрев лямбда-зонда – AAA/ADY/AKT |
| F19 | (30A) Модуль управления двигателем вентилятора системы охлаждения, двигатель вентилятора системы охлаждения |
| F20 | (10А) Выключатель стоп-сигналов (датчик положения педали тормоза) |
| F21 | (10A) Комбинация приборов, часы, аудиосистема, аудио-CD-чейнджер, усилитель аудиовыхода, освещение салона, люк на крыше |
| F22 | (10А) Кондиционер, диагностический разъем (DLC) |
| F23 | (7.5А) Блок управления электродвигателем вентилятора системы охлаждения, электродвигатель насоса охлаждающей жидкости, магнитная муфта компрессора кондиционера |
| F24 | (30А) Стеклоочиститель |
| F25 | (60А) Свечи накаливания |
| F26 | резерв |
| F27 | (50А) Обогрев лобового стекла |
| F28 | (30А) Модуль управления АБС |
| F29 | (30А) Модуль управления АБС |
| F30 | (10А) Центральный замок |
| F31 | (10А) Центральный замок, противоугонный звуковой сигнал |
| F32 | (10А) Центральный замок, контрольные лампы – противоугонная система |
| F33 | (25А / 30А) Дополнительный отопитель |
| F34 | (25A) Электродвигатель вентилятора кондиционера/отопителя – задний |
| F35 | (20А) Прикуриватель, электрический разъем прицепа, разъемы питания кузова |
| F36 | (10А) Телефоно |
| F37 | (30А) Электрические стеклоподъемники |
| F38 | (20А) в качестве запасного |
| F39 | (25A) Передний модуль Climatronic |
| F40 | (5A) Реле двигателя вентилятора охлаждения 1 и 2 скорости |
ПРОЧИТАЙТЕ Volkswagen Transporter T5 ESSENTIALS (2009-2014) – Блок предохранителей

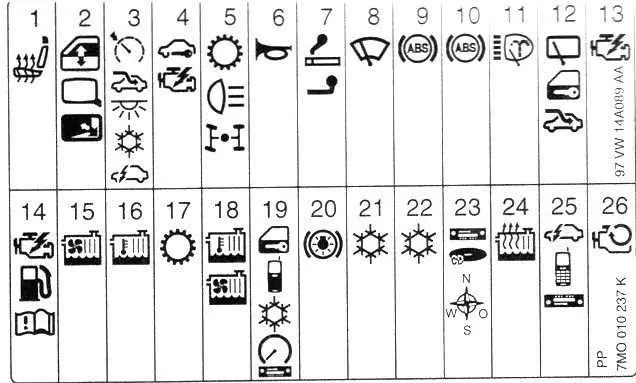

Цифровой 2
описание
| 1 | (20А) Подогрев сидений |
| 2 | (10А) Электрические стеклоподъемники, электрические наружные зеркала |
| 3 | (5) Круиз-контроль, люк на крыше, освещение перчаточного ящика, часы, навигационная система, кондиционер, дополнительный отопитель, многофункциональный блок/карта |
| 4 | (10А) Управление двигателем, иммобилайзер, подогреватель вентиляции картера – AAA/AMY/ANU |
| 5 | (15A) Фонари заднего хода, автоматическая коробка передач (AT), система полного привода |
| 6 | (10А / 25А) Зуммер |
| 7 | (20А) Прикуриватель |
| 8 | (30A) Стеклоочиститель/омыватель ветрового стекла |
| 9 | (30А) Антиблокировочная система тормозов (АБС) |
| 10 | (30А) Антиблокировочная система тормозов (АБС) |
| 11 | (20А) Лавафари |
| 12 | (15А) Люк в крыше, часы, многофункциональный блок управления: центральный замок, стеклоочиститель/омыватель заднего стекла |
| 13 | (3А) Управление двигателем – бензин |
| 14 | (10А/20А/25А/30А) управление двигателем |
| 15 | (30A) Двигатель вентилятора охлаждения — AAA/AFN/AHU |
| 16 | (15A / 30A) Двигатель охлаждающего вентилятора (06/00^) |
| 17 | (10А) Автоматическая коробка передач |
| 18 | (5А / 10А) Двигатель вентилятора охлаждения |
| 19 | (5А) Центральный замок, телефон, кондиционер, комбинация приборов, аудиосистема, система парковки (11/98-05/00), диагностический разъем (DLC) |
| 20 | (10А) Стоп-сигналы |
| 21 | (25А/30А) кондиционер |
| 22 | (25А/30А) кондиционер |
| 23 | (10A) Аудиосистема, аудио-чейнджер компакт-дисков, навигационная система |
| 24 | (25А) Дополнительный отопитель |
| 25 | (3A) Многофункциональный модуль управления телефоном, аудиосистемой |
| 26 | (30А) Реле иммобилайзера/реле фонарей заднего хода |
| 27 | (25А) Система кондиционирования, двигатель вентилятора охлаждающей жидкости |
| 28 | (10А) Антиблокировочная система тормозов (ABS), электродвигатель вентилятора охлаждающей жидкости, стеклоочиститель/омыватель ветрового стекла |
| 29 | (5А) Многофункциональный блок управления, подогревы форсунок омывателя, стеклоочистителя (-^ 10/98), подогрев лобового стекла, обогрев заднего стекла, дополнительный отопитель, вентиляция отопителя (-10/98), кондиционер |
| 30 | (3A) Люси Тарга |
| 31 | (15А) Противотуманные фары |
| 32 | (3A / 10A) Двигательный режим – ADY / AAAAJ H / AKT / ANU |
| 33 | (25А) Электрический разъем прицепа, разъем питания кузова (12 В), вспомогательная аккумуляторная батарея |
| 34 | (25А) Система отопления/вентиляции |
| 51 | (20А) Обогрев заднего стекла |
| 52 | (20А) Указатели поворотов |
| 53 | (10А) Внутренние лампы |
| 54 | (10A) Антифуртоская система |
| 55 | (5А) Подсветка открывания дверей, приборная панель, противоугонная система, центральный замок, электрические стеклоподъемники |
| 56 | (5A) Правый передний габаритный фонарь, правый задний габаритный фонарь |
| 57 | (5А) Левые задние фонари |
| 58 | (10А) Регулятор угла наклона фар |
| 59 | (10А / 15А) Левая фара – ближний свет |
| 60 | (10А / 15А) Правая передняя фара – ближний свет |
| 61 | (10А) Левая фара дальнего света |
| 62 | (10А) Дальний свет правой фары |
ПРОЧИТАЙТЕ Volkswagen Touareg GP (2002-2010) – блок предохранителей
В данном варианте предохранитель №7, 20А отвечает за прикуриватель, 8 – за дополнительные розетки.
Релейные коробки
Тип 1
Основная коробка
описание
- 1 Диагностика дистрибьютора
- 2 соединительные клеммы 15а
- 3 соединительные клеммы 58b
- 4-скоростной делитель сигнала
- 5 Разделительный зажим 54
- 6. Последний дистрибьютор у двери
- 18 — Радиодинамик — реле переключения телефона
- 19 — Реле дневных ходовых огней (200)
- резерв
- 31 — Реле заднего вентиляционного стеклоподъемника (149)
- 22 — Реле обогрева лобового стекла (170)
- 23 – Не используется
- 24 — Реле электростеклоподъемников (53)
- 25 — Реле вентилятора заднего отопителя (94)
- 26 – Реле сигнализации непристегнутого ремня безопасности
Цифровой 2
Основная коробка
описание
| 1 | (361) Блок управления складыванием зеркал |
| 2 | (361) Блок управления складыванием зеркал |
| 3 | Реле переключения динамика/телефона |
| 4 | (94) Реле электродвигателя вентилятора отопителя – нет кондиционера |
| 5 | (53/131/181) Реле остановки электродвигателя вентилятора системы охлаждения (после остановки двигателя) |
| 6 | (175) Реле замка зажигания/реле фонарей заднего хода |
| 7 | (106) Реле дополнительного отопителя (^ 04/98) |
| 8 | (95) Реле насоса омывателя фар |
| 9 | (200) Реле дневного света – если имеется |
| 10 | (53/404) Реле звукового сигнала |
| 11 | (94) Реле электромагнитной муфты компрессора кондиционера – AFN/AHU |
| 12 | (168) Реле электромагнитной муфты компрессора кондиционера |
| 13 | (153) Диод |
| 14 | (185) Реле иммобилайзера |
| 15 | (114) Реле электродвигателя вентилятора отопителя – дополнительный отопитель (^ 04/98) |
| 16 | (149) Реле заднего электрического бокового стекла |
| 17 | (53/404) Реле дополнительного отопителя |
| 18 | (94) Реле насоса охлаждающей жидкости |
| 19 | (109) Реле управления двигателем |
Дополнительный ящик
описание
- 50А — Обогрев лобового стекла
- 50А — Насос вторичного воздуха, 25А — Дополнительный отопитель.
- 25А — Дополнительный обогреватель
- 30А — Отдельный предохранитель для окон — лифтов
| 20 | (404) Реле работы дополнительного отопителя |
| 21 | (53) Реле электродвигателя стеклоочистителя/реле вентилятора радиатора (361) |
| 22 | (53) Реле насоса выхлопного воздуха/реле обогрева наружных зеркал (404) |
| 23 | (100) Реле обогрева лобового стекла |
| 24 | (167) Реле топливного насоса/вентилятора (53) |
| 25 | (53) Реле нагревателя охлаждающей жидкости |
| 26 | (100) Реле вспомогательной цепи зажигания |
| 27 | (114) Реле остановки магнитной муфты компрессора кондиционера |
Добавлено
in
