Volkswagen Polo 3 Classic (1994-2001) – блок предохранителей и реле
Это касается автомобилей, выпущенных в разные годы:
1994, 1995, 1996, 1997, 1998, 1999, 2000 и 2001 годы.
Расположение блоков управления
описание
1 | Электронный блок управления АБС |
2 | Резистор электродвигателя вентилятора отопителя / A / C — в блоке отопителя |
3 | Блок управления кондиционером/отоплением |
4 | Батарея заряжена |
5 | Блок управления центральным замком – в правой части багажника |
6 | Диагностический разъем (DLC) -> 08/99 |
7 | Диагностический разъем (DLC) -09/99> – за пепельницей |
8 | Электронный блок управления двигателем – на резонаторе системы впуска. |
9 | Блок управления двигателем вентилятора охлаждения |
10 | Реле блока предохранителей моторного отсека |
11 | Блок реле-предохранителей панели приборов 1 |
12 | Блок реле-предохранителей панели приборов 2 |
13 | Блок управления ксеноновыми фарами (левый) |
14 | Блок управления ксеноновыми фарами (правая) |
15 | Контроллер свечей накаливания – к блоку предохранителей, реле 2 приборной панели |
16 | Реле свечей накаливания — рядом с блоком предохранителей, реле 2 панели приборов. |
17 | Блок управления корректором фар — левая сторона багажника |
18 | Звуковой сигнал – за бампером |
19 | Электронный блок управления иммобилайзером |
20 | Датчик температуры окружающей среды |
21 | Регулятор обогрева водительского сиденья – под сиденьем. |
22 | Обогрев пассажирского сиденья – под сиденьем |
23 | Электронный блок управления SRS |
24 | Электронный блок управления переключением передач – на резонаторе системы впуска. |
Вано моторе

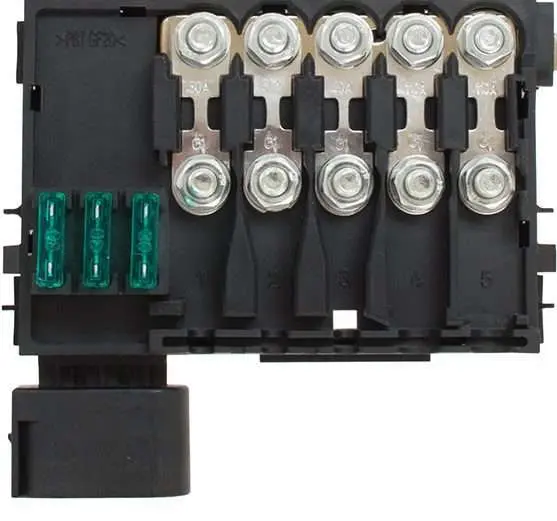

Расположен в крышке аккумуляторного отсека. Он состоит из предохранителей и плавких предохранителей большой мощности.
ПРОЧИТАЙТЕ Volkswagen Golf Plus (2005-2014) – блок предохранителей
описание
1 | (110А) Генератор |
2 | (80A) |
3 | (50А) Свечи накаливания |
4 | (50А) Дизель: свечи накаливания (30А) Бензин: обогреватель кондиционера |
5 | (30А) Система АБС/ESP |
6 | (30А) Система АБС/ESP |
7 | (30А) Двигатель вентилятора охлаждения |
8 | (20А) Кондиционер/отопление |
9 | (10А) Кондиционер/отопление |
Пассажирский салон
Он расположен под приборной панелью со стороны водителя и закрыт защитной крышкой.
Тип 1
описание
1 | Реле электромагнитной муфты компрессора кондиционера |
2 | Реле стеклоочистителя заднего стекла |
3 | |
4 | Реле вспомогательной цепи зажигания |
5 | |
6 | Активируйте реле прерывателя сигнала |
7 | Реле насоса омывателя фар |
8 | Реле стеклоочистителей прерывистого действия |
9 | Зуммер, предупреждающий вас о размерах, указанных слева. |
10 | Перемычка (задний противотуманный фонарь) |
11 | Джампер (звуковой сигнал) |
12 | Реле топливного насоса |
13 | Реле свечей накаливания |
14 | Реле обогревателя впускного коллектора |
F1 | (10А) Левая фара – ближний свет, регулировка фар по уровню – левая. |
F2 | (10А) Правая фара – ближний свет, регулировка угла наклона фар – правая. |
F3 | (10А) Луче тарга |
F4 | (15А) Стеклоочиститель заднего стекла |
F5 | (15А) Стеклоочиститель, нагреватель форсунок омывателя |
F6 | (20A) Электродвигатель вентилятора отопителя, реле кондиционера |
F7 | (10А) Передние и задние фонари – правые |
F8 | (10А) Фары и задние фонари — слева |
F9 | (20А) Обогрев заднего стекла |
F10 | (15А) Ретронеббия |
F11 | (10А) Левая фара дальнего света |
F12 | (10А) Дальний свет — правая фара |
F13 | (10А) Клаксон |
F14 | (15А) Фонари заднего хода, боковые зеркала |
F15 | (10А) Электрооборудование двигателя |
F 16 | (15А) Приборная панель |
F17 | (10А) Включение сигнальных ламп |
F18 | (20А) Топливный насос, датчик кислорода |
F19 | (30A) Реле электродвигателя вентилятора системы охлаждения |
F20 | (10А) Стоп-сигналы |
F21 | (15А) Освещение салона, центральный замок, приборная панель, диагностический разъем |
F22 | (10А) Аудиосистема, прикуриватель |
F23 | (30А)АБС |
F24 | (30А)АБС |
F25 | (50А) Свечи накаливания |

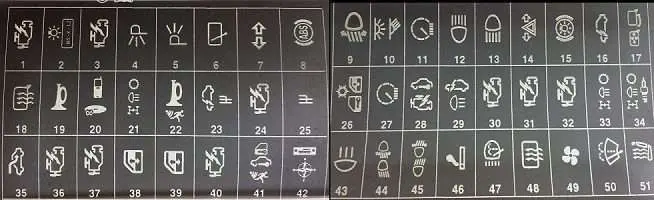

Цифровой 2
описание
ПРОЧИТАЙТЕ Volkswagen ID.3 (2019-2022) – блок предохранителей и реле
1 | 10А подогреватель датчика кислорода |
2 | Луче Тарга 5А |
3 | 10А топливная форсунка |
4 | Левый габаритный свет 5А |
5 | Правый габаритный свет 5А |
6 | Задний дворник 15А |
7 | 7.5 Руководство по индикаторам |
8 | 5А ABS с EDS/ESP |
9 | 5А корректора фар |
10 | 7.5А освещение салона, освещение перчаточного ящика, освещение косметического зеркала; |
11 | 5А диагностический разъем кондиционера |
12 | 10А Правая передняя фара |
13 | 10А Левая фара |
14 | 10А сигнальная лампа |
15 | Стоп-сигнал 10А |
16 | 5А замок зажигания, переключатель |
17 | – |
18 | Зеркала с подогревом 5А |
19 | сигнал 15А |
20 | 10А Телематика |
21 | 5А Электронный блок управления коробкой передач |
22 | 15А сигнализация |
23 | 5А EGR, расходомер воздуха, реле дополнительного отопителя, реле свечей накаливания |
24 | Ножной переключатель сцепления 5А (Дизель) |
25 | Селекторный переключатель уровня 5А (АКПП) |
26 | Кондиционер 7,5А, центральный замок, электростеклоподъемники, электрозеркала с подогревом, навигационная система. |
27 | Панель приборов 5А |
28 | 5А устройство датчика спидометра, устройство автоматической блокировки двигателя |
29 | Фонари заднего хода 7,5А, подогрев форсунок омывателя ветрового стекла, регулировка фар |
30 | Валвола ЕГР 5А |
31 | Управление двигателем 10А |
32 | 5А Отключение блока управления подачей топлива (Дизель). |
33 | 10А Электронный блок управления коробкой передач |
34 | Трансформатор зажигания 10А |
35 | 25А люк на крыше |
36 | Управление двигателем 15А |
37 | Управление двигателем 15А |
38 | Электростеклоподъемники 25А |
39 | 25А электрический стеклоподъемник для пассажиров |
40 | 15А топливный насос |
41 | 15А центральный замок, сигнализация |
42 | Радио 15А, навигация |
43 | 15А передние и задние противотуманные фары |
44 | 15А корректор левой фары |
45 | Правый корректор фар 15А |
46 | 15А прикуриватель |
47 | Лавафари 20А |
48 | Обогрев заднего стекла 20А |
49 | Двигатель вентилятора с подогревом 25А |
50 | Стеклоочистители 15А |
51 | Подогрев сидений 15А |
ПРОЧИТАЙТЕ Volkswagen Fox (2015-2020) – блок предохранителей и реле
Как видно на фото-примере, блок реле в этой версии расположен за блоком предохранителей. Может быть:
- Сигнал тревоги
- Реле омывателя ветрового стекла
- Реле вспомогательной цепи зажигания
- Реле топливного насоса
- Реле обогрева зеркал.
