Volkswagen Passat B5 (1997-2005) – блок предохранителей и реле
Содержание
Это касается автомобилей, выпущенных в разные годы:
1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004 и 2005 годы.
Вано моторе
Он расположен под защитной крышкой рядом с блоком управления.
описание
- Реле мощности блока управления двигателем Motronic (167), код двигателя BDP
- Реле насоса вторичного воздуха (AIR) (373), (100)
- Силовое реле модуля управления двигателем Motronic (429), (219) / Дополнительный насос охлаждающей жидкости (EC) (53), (411)
описание
| B | Предохранитель форсунки 10А (S116) |
| B | Предохранитель вспомогательного насоса охлаждающей жидкости двигателя 5А |
| D | Предохранитель насоса вторичного воздуха 50А (S130) |
| E | Предохранитель клеммы катушки зажигания 40А (S115) |
| F. | Модуль управления двигателем (ECM) Предохранитель 5А (S102) |
| G. | Предохранитель 10А электроники двигателя (S282) |
Пассажирский салон
Блок предохранителей
Он расположен в торце приборной панели, со стороны водителя, за защитной крышкой.

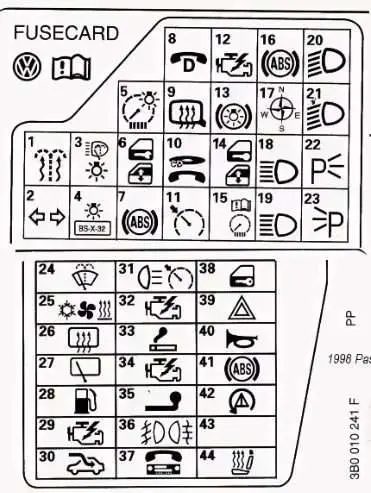

На задней стороне корпуса должна быть обновленная схема расположения предохранителей или буклет с описанием.
описание
| 1 | 5А Подогрев форсунок омывателя ветрового стекла |
| 2 | 10А Указатели поворотов |
| 3 | 5А Система Comfort P, круиз-контроль, климат-контроль, климат-контроль, модули управления подогревом сидений, зеркала с дневной/ночной подсветкой, модуль управления и блок управления многофункциональным рулевым колесом |
| 4 | Луче Тарга 5А |
| 5 | 10А комбинация приборов, подогрев сидений, дисплей АКПП, переключатель зеркал, указатель температуры насоса внешней подушки безопасности, навигационная система, габаритные огни |
| 6 | 5А Центральный замок, лампы для чтения |
| 7 | 10А ABS или система освещения заднего хода, спидометр, датчик скорости автомобиля |
| 8 | Телефоно 5А |
| 9 | 10А Подогрев зеркал и замков |
| 10 | 5А Регулятор угла наклона фар, CD-чейнджер |
| 11 | 5А Круиз-контроль [автоматическая коробка передач], панель приборов |
| 12 | Интегрированная диагностика 10А |
| 13 | 10А Стоп-сигналы |
| 14 | 10А Освещение салона, лампы для чтения, противоугонная система, зеркало заднего вида для пассажира |
| 15 | 10А комбинация приборов, автоматическая коробка передач, кондиционер, спутниковая навигация |
| 16 | Система АБС 5А |
| 17 | 10А Замки с подогревом |
| 18 | 10А Правый дальний свет |
| 19 | 10А Левый дальний свет |
| 20 | 15А Правый ближний свет, корректор фар |
| 21 | 15А Левый ближний свет, корректор фар |
| 22 | 5А Фары справа |
| 23 | 5А Левые габаритные огни |
| 24 | 25А Стеклоочиститель, насос омывателя. Реле переключателя стеклоочистителей |
| 25 | 30А вентилятор отопителя, кондиционер |
| 26 | 30А Обогрев заднего стекла, подогрев зеркал, рециркуляция воздуха |
| 27 | 15А Задний дворник |
| 28 | 15А топливный насос |
| 29 | 15А Управление двигателем |
| 30 | 20А люк с электроприводом |
| 31 | 20/15А Фонари заднего хода, круиз-контроль, АКПП, диагностический разъем |
| 32 | 20А Управление двигателем |
| 33 | Предохранитель прикуривателя 15А |
| 34 | 15А Управление двигателем (зажигание/впрыск) |
| 35 | Розетка прицепа 30А |
| 36 | 15А Противотуманные фары |
| 37 | 15А Телефон, радио |
| 38 | 15А Регулировка зеркала. Лючок топливного бака разблокируется дистанционно. Регуляторы окон. Центральный замок. |
| 39 | 15А Аварийное освещение (аварийная группа) |
| 40 | сигнал 25А |
| 41 | 25А Система ABS (гидромодулятор/насос) или дополнительный прикуриватель |
| 42 | 40А Дополнительный вентилятор 25А Радио |
| 43 | 5A S-контакт 10A Управление двигателем |
| 44 | 30/15А Подогрев сидений |
ПРОЧИТАЙТЕ Volkswagen Touran (1 квартал) (2003-2015) – блок предохранителей
Главный релейный блок
Он расположен под приборной панелью со стороны водителя, возле рулевой тяги.
декодирование R
| I | Реле звукового сигнала |
| II | Промежуточный контакт реле X |
| III | Реле стеклоочистителя |
| IV | Реле топливного насоса Реле свечей накаливания |
| V | Бесплатно |
| VI | Бесплатно |
| A | Предохранитель |
| B | Предохранитель |
Z декодирование
| 1 | Реле вентилятора радиатора (кондиционер) |
| 2 | Реле сцепления |
| 3 | Реле магнитной муфты (кондиционер) |
| 4 | Реле климат-контроля |
| 5 | Реле топливного насоса для дизельных двигателей |
| 6 | Реле наружного освещения Таксомоторное оборудование |
| 7 | Реле фар |
| 8 | Реле свечей накаливания |
| 9 | Бесплатно |
| 10 | Реле противотуманных фар |
| 11 | Реле связи |
| 12 | Реле стартера |
| 13 | Реле блокировки стартера |
Дополнительный релейный блок
Устанавливается в автомобили с более высоким уровнем электрооборудования и называется восьмиконтактным. Он расположен за главным блоком реле.
описание
| 1 | Бесплатно |
| 2 | Реле АБС/EDS/ESC |
| 3 | Реле АБС/EDS/ESC |
| 4 | Реле вентилятора 80 Вт Реле вентилятора 300 Вт, ступень 1 |
| 5 | Реле вентилятора на максимальную скорость |
| 6 | Реле вентилятора 300 Вт, ступень 2 |
| A | Предохранитель вентилятора, 5А |
| B | Предохранитель вентилятора, 30 А |
| C. | Предохранитель гидронасоса, 50А |
