Volkswagen Golf VII (2012-2020) – блок предохранителей и реле

2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020.

Он расположен с левой стороны моторного отсека рядом с аккумулятором и закрыт защитной крышкой.

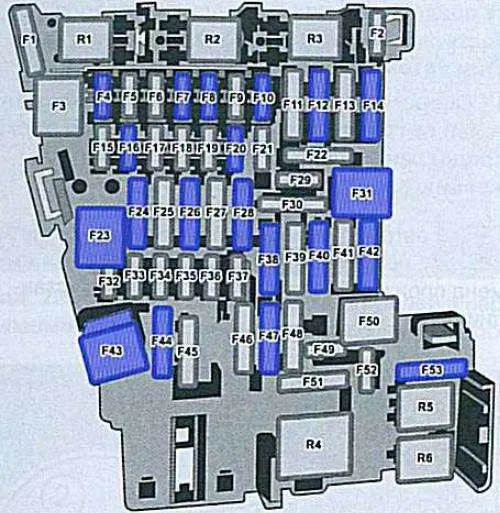

Он расположен за вещевым ящиком со стороны водителя. Чтобы получить доступ, сильно потяните левую сторону в направлении стрелки.

Рядом с ним находится блок управления бортовым питанием.

F1–F2–F3–F410А Центральная бортовая сеть, противоугонная система (7,5А) Панель управления информационно-развлекательной системыF5Встроенный диагностический интерфейс шины данных 5АF65А датчик противоугонной системыF710А Регуляторы отопления и кондиционирования, модуль управления отопителем, контроллер Climatronic, модуль управления кондиционером, рычаг переключения передач АКПП, дополнительный радиатор подогрева охлаждающей жидкости двигателя, реле обогрева заднего стекла, частотный приемникF8Поворотный переключатель света на 10А, кнопка электромеханического стояночного тормоза, датчик влажности, дождя и освещенности, диагностический разъемF9–F1010А управление дисплеемF1110А Модуль управления полным приводомF1220А Электронный модуль управления информацией, компоненты информационно-развлекательной системыF1315А Электронный модуль управления демпфированиемF14Модуль управления вентилятором 30АF1510А Блок управления электронной блокировкой рулевого управленияF 16Усилитель двустороннего мобильного сигнала 7,5 А (телефон), антенный усилитель, преобразователь напряжения для USB-модуля зарядкиF175А Модуль управления приборной панельюF187,5 А задняя камера, переключатель разблокировки задней крышкиF197.5A Вход/запуск системного интерфейсаF2015А Регулировка сиденьяF21–F22–F2340А Бортовой блок управления, отражатель и наружное освещениеF2430А Модуль управления питанием люка в крышеF2530А Модуль управления дверью водителя и пассажираF26Блок управления бортовой электроникой 20А, подогрев передних сидений 30АF2730А модуль управления цифровой аудиосистемойF28Модуль управления прицепом 20АF29–F3025А Модуль управления преднатяжителями ремней безопасностиF3140А Бортовой блок управления, отражатель и наружное освещениеF327.5A Передняя камера, система помощи при вождении, модуль дистанционного управления, модуль управления системой помощи при парковке, модуль управления параллельной парковкойF335А модуль управления подушками безопасностиF347.5А Выключатель света, внутреннее зеркало заднего вида, кнопка индикатора контроля давления в шинах, переключатель фонарей заднего хода, датчик качества воздуха, кнопка электромеханического стояночного тормозаF35Диагностический разъем 10А, Зеркало заднего вида с автоматическим затемнением, Регулировка угла наклона фар и дальнего света, Электродвигатель регулировки угла наклона фар.F3610А Дневные ходовые и стояночные огни и модуль их управления – правыйF3710А Дневные ходовые и стояночные огни и соответствующий модуль управления — слеваF38Блок управления прицепом 20АF3930А Модуль управления передней пассажирской дверью, электродвигатель правого заднего стекла, модуль управления двери водителя, электродвигатель левого заднего стеклоподъемникаF40Легче 20А, напряжение 12ВF4110А Электронный блок управления рулевой колонкиF4240А бортовая панель управления омывателем ветрового стекла, центральным замкомF4330А Бортовой блок питанияF4415А Модуль управления прицепомF4515А Регулировка сиденья водителя и пассажираF46–F4715А Электродвигатель стеклоочистителя заднего стеклаF48–F495А Датчик положения педали сцепления, реле стартераF50–F5125А Блок управления преднатяжителем переднего правого ремня безопасностиF52–F5330А Обогрев заднего стекла
