Volkswagen Golf IV (1997-2006) – блок предохранителей и реле
Содержание
Это касается автомобилей, выпущенных в разные годы:
1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006.
Вано моторе
Релейная коробка
Дополнительный блок реле расположен под капотом на перегородке.
Может быть реле: на включение насоса вторичного воздуха или свечей накаливания. Указатель поворота и реле сигнализации встроены в сам выключатель сигнализации. Блок управления электровентиляторами системы охлаждения установлен на левом лонжероне под аккумулятором.
Коробочка на крышке аккумуляторного отсека
описание
| S131 | Насос вторичного воздуха 50А |
| S132 | 50А система управления двигателем |
| S133 | Электродвигатель вентилятора охлаждения двигателя 40/50А |
| S134 | 110А Электрооборудование |
| S138 | 110/150А Генератор «В+» выход |
| S162 | 30А АБС |
| S163 | 30А АБС |
| S164 | Электродвигатель вентилятора охлаждения двигателя 30А |
Пассажирский салон

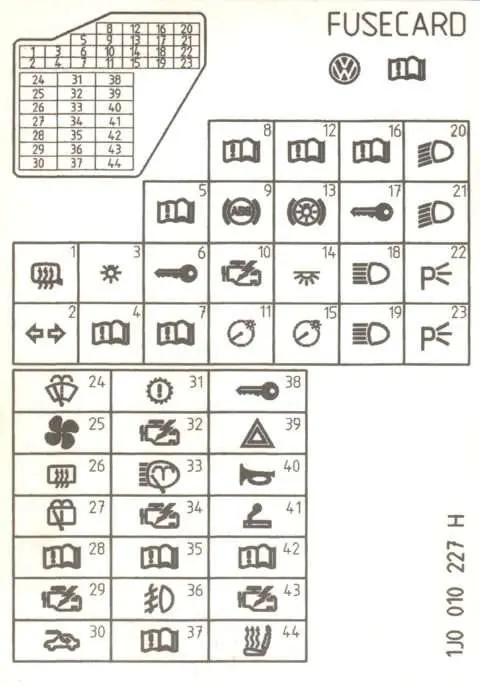

Блок предохранителей
Он расположен в левом торце приборной панели и закрыт защитной крышкой.
описание
| F1 | 10А Лампа освещения бардачка, зеркала с электроподогревом |
| F2 | 10А Указатели поворотов, сигнализация, электрокорректор фар |
| F3 | 5А Реле противотуманных фар, диммер |
| F4 | Лампада тарга 5А |
| f5 | 7.5А Кондиционер, система управления двигателем, электрозеркала, обогрев сидений |
| F6 | 5А Центральный замок и электростеклоподъемники |
| f7 | 10А Фонари заднего хода |
| F9 | 5А АБС, система стабилизации, система контроля тяги |
| F10 | Электронный блок управления (ЭБУ) 15А |
| F11 | 5А Панель приборов |
| F12 | 7,5 А Питание диагностического прибора |
| F13 | Стоп-сигнал 10А |
| F14 | Лампы внутреннего освещения 10А |
| F15 | 5А Приборная панель, система стабилизации движения |
| F18 | 10А Правая фара (дальний свет) |
| F19 | 10А Левая фара (дальний свет) |
| F20 | 15А Правая фара (ближний свет), правая фара (газоразрядная лампа), управление фарами с газоразрядными лампами |
| F21 | 15А Левая фара (ближний свет), левая фара (газоразрядная лампа) |
| F22 | Габаритный свет 5А (правая фара) |
| F23 | Боковая лампа 5А (левая фара) |
| F24 | 20А Электродвигатель стеклоочистителя, электродвигатель омывателя |
| F25 | 25А электрообогреватель, кондиционер |
| F26 | 25А Обогрев заднего стекла |
| F27 | 15А электродвигатель стеклоочистителя задней двери |
| F28 | 15А топливный насос |
| F29 | 15А Электронный блок управления зажиганием |
| F31 | 20А автоматическая коробка передач |
| F32 | Форсунки 10А |
| F34 | 10А Система управления двигателем |
| F35 | Преса 30А 12В |
| F36 | 15А Противотуманные фары |
| F37 | 10А Магнитола, система комфорта, центральный замок, электростеклоподъемники |
| F38 | 15А Лампа багажника, центральный замок, лючок топливного бака |
| F39 | Сигнализация 15А |
| F40 | Звуковой сигнал 20А |
| F41 | Предохранитель прикуривателя 15А |
| F42 | Авторадио 15А |
| f43 | 10А Система управления двигателем |
| F44 | 15А Подогрев сидений |
ПРОЧИТАЙТЕ Volkswagen Transporter T5 (2003-2014) – Блок предохранителей

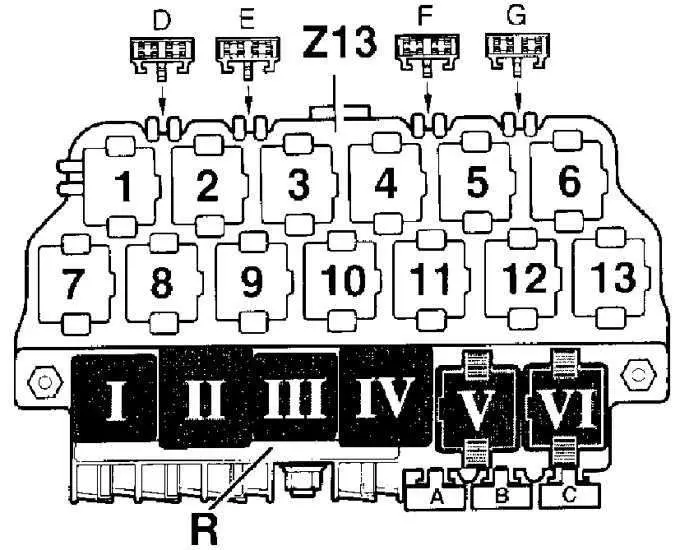

Релейная коробка
Основная коробка с реле находится под самой панелью, со стороны водителя.
Защищенные компоненты
Р Блок
- I Реле звукового сигнала – Реле 53
- II Реле с промежуточным контактом X – Реле 100
- 3 бесплатно
- IV Реле топливного насоса. Реле свечей накаливания — Реле 409/167/103
- Реле стеклоочистителя – реле 603, 377, 389, 192
- VI Бесплатно
- Предохранитель электрической регулировки сиденья
- Б свободен
- C Предохранитель электростеклоподъемников, центрального замка и подогрева наружных зеркал
Блок Z13
- Реле противотуманных фар — Реле 53
- Реле дистанционного отпирания задней двери
- Реле блокировки стартера
- Бесплатно
- Бесплатно
- Реле разъема радио/телефона – реле 147
- Реле электронного контроля скорости (EPS).
- Внешнее реле освещения
- Реле топливного насоса (Syncro-diesel) и блок управления — ТАКСИ
- Центр сигнализации – ТАКСИ
- Реле пуска и блокировки реверса – реле 175
- Реле электропитания клеммы 30
- Реле вентилятора радиатора (кондиционер)
Предохранители на блоке Z13
- Д Бесплатно
- E Заднее электростеклоподъемник
- F Мигающее устройство предупреждения об угоне
- G Предупреждающий знак о краже
Обозначение реле
Реле (000 953 227 А) — Реле указателей поворота «Комфорт»
Реле 53 (141 951 253 B) — Реле звукового сигнала, реле противотуманных фар, реле топливного насоса (дизель, 4Motion),
Реле 79 (191 927 841) — Реле крышки багажника
Реле 87 (191 957 917 А) –
Контроллер блокировки муфты свободного хода Реле 100 (7M0 951 253 A) – Реле НЕТ
Реле 103 (357 911 253) — Реле свечей накаливания (дизель)
Реле 109 (1J0 906 381 A) — Реле топливного насоса
Реле 147 (1H0 959 142) — Реле радио/телефона
Реле 167 (191 906 383 C) — замыкающее реле топливного насоса
Реле 175 (3A0 927 181) — Реле стартера АКПП
Реле 181 (1J0 959 485) — реле задержки выключения вентилятора радиатора
Реле 185 (3B0 911 251) –
Нормально разомкнутое реле (выключатель блокировки зажигания) Реле 192 (1J0 955 531 A) — блок управления стеклоочистителями прерывистого режима для автомобилей m с датчиком реле дождя
206, 444 (1J0 927 841) – Контактное реле для автомобилей с электронной системой помощи. курс. стабильный. Реле ЭСП
393 (4В0 919 471 А) –
Реле контроля перегоревшей лампы Реле 377 (4B0 955 531 A) –
Реле прерывистого управления стеклоочистителями 389 (4B0 955 531 C) –
Реле прерывистого управления стеклоочистителями 404 (7M0 951 253 C) — Универсальное реле (APF)
Реле 407 (1J0 947 221 A) — Блок управления крышки багажника автомобилей без центрального замка
Реле 409 (191 906 383 С) — Реле топливного насоса
Реле 450, 452 (1J0 907 487 B) — Многофункциональное рулевое колесо
Реле 456 (3U0 941 597) A ) — Управление освещением (Skoda Superb)
Реле 603 (4B0 955 531 E) — Блок управления стеклоочистителей и омывателей прерывистого режима работы
