Volkswagen Golf III (1991-1999) – блок предохранителей и реле
Содержание
Это касается автомобилей, выпущенных в разные годы:
1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999 гг.
Вано моторе
На дизельных автомобилях цепь питания свечей накаливания защищена предохранителем большой мощности в виде предохранителя.
На некоторых моделях предохранитель можно использовать даже при включенном вентиляторе радиатора.

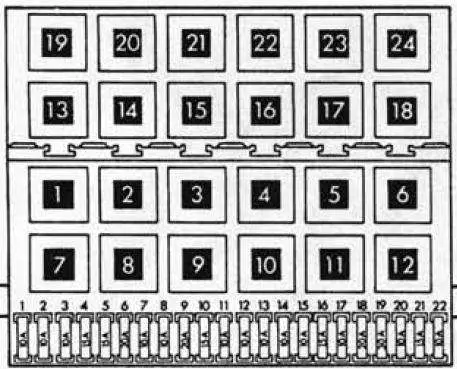

Пассажирский салон
Он расположен в нижней части приборной панели со стороны водителя, за защитной крышкой. Чтобы удалить его, нажмите кнопки – нажмите.
описание
1 | 10А Левая фара – ближний свет, электродвигатели управления корректором фар |
2 | 10А Ближний свет — правая фара |
3 | Лампада тарга 10А |
4 | 15A Очиститель и спрей для стекла задней двери. |
5 | 15А Спринклер, спринклер, спринклер за тариф |
6 | Вентилятор отопителя 20А |
7 | 10А Задние фонари — правые |
8 | 10А Задние фонари — левый |
9 | 20А Обогрев заднего стекла |
10 | 15А Противотуманные фары |
11 | 10А Дальний свет — левая фара |
12 | 10А Дальний свет — правая фара |
13 | Клаксон 10А |
14 | 10А Фонари заднего хода, подогрев форсунок омывателя, центральный замок, электропривод наружных зеркал, подогрев сидений, круиз-контроль, электростеклоподъемники |
15 | 10А спидометр, подогреватель впускного коллектора |
16 | 15А Подсветка комбинации приборов, индикатор ABS, индикатор SRS, люк в крыше, система отопления Thermotronic |
17 | 10А Аварийная сигнализация, указатели поворотов |
18 | Топливный насос 20А, лямбда-зонд с подогревом |
19 | 30А вентилятор радиатора, реле кондиционера |
20 | Стоп-сигналы 10А |
21 | 15А Скриншот освещения салона, подсветка багажника, центральный замок, люк на крыше |
22 | 10А Радио, предохранитель, радио |
ПРОЧИТАЙТЕ Volkswagen Caddy (2005-2009) — блок предохранителей
Реле
1 | Реле климат-контроля |
2 | Реле стеклоочистителя/омывателя заднего стекла |
3 | Реле, электронный блок управления двигателем |
4 | Реле главной цепи зажигания |
5 | – |
6 | Реле – переключатель указателей поворота |
7 | Блок управления омывателем фар |
8 | Реле стеклоочистителей/омывателей прерывистого действия |
9 | ремень безопасности отстегнут — реле сигнальной лампы 1995 г. |
10 | Реле противотуманных фар |
11 | Реле звукового сигнала |
12 | Реле топливного насоса |
13 | Реле обогревателя впускного коллектора |
14 | – |
15 | Реле насоса АБС |
16 | Реле фонарей заднего хода (Ecomatic) |
17 | Реле дальнего света (Ecomatic) |
18 | Реле ближнего света (Ecomatic) |
19 | Предохранители 30А – кондиционер, Climatronic 2.0/2.8 (1993 г.) |
20 | Реле иммобилайзера |
21 | Реле датчика кислорода |
22 | Реле индикатора отказа ремня безопасности (1995 ) |
23 | Реле вакуумного насоса (Ecomatic) |
24 | Термопредохранитель (20А) — Электрические стеклоподъемники |
