Volkswagen Golf II (1983-1992) – блок предохранителей и реле
Это касается автомобилей, выпущенных в разные годы:
1983, 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991 и 1992 годы.
Блок предохранителей и реле
Он расположен в салоне под приборной панелью, со стороны водителя под защитной крышкой.

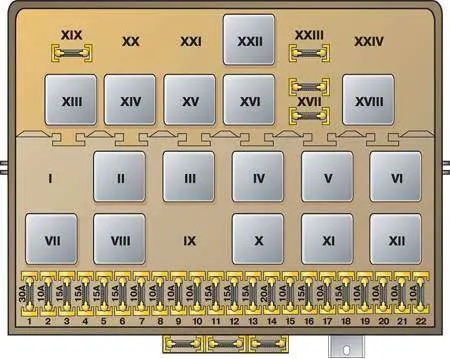

Тип 1
(модели до 08.1987)
описание
| 1 | Электрический вентилятор 30А |
| 2 | Стоп-сигнал 10А |
| 3 | 10А прикуриватель, радио, часы, освещение салона |
| 4 | Сигнализация 15А |
| 5 | 15А топливный насос |
| 6 | 15А Противотуманные фары |
| 7 | 10А Левый задний габаритный фонарь |
| 8 | 10А Задний правый габаритный фонарь |
| 9 | 10А Правая фара дальнего света, контрольная лампа дальнего света |
| 10 | 10А Левая фара дальнего света |
| 11 | 15А Стеклоочиститель, омыватель ветрового стекла, омыватель фар |
| 12 | 15А Стеклоочиститель и омыватель задней двери, индикатор уровня охлаждающей жидкости, наружное зеркало заднего вида с электроприводом |
| 13 | 20А Обогрев заднего стекла, двери багажного отделения, наружного зеркала заднего вида с подогревом |
| 14 | Вентилятор отопителя 20А |
| 15 | 10А Фонарь заднего хода, фонарь переключения передач (автоматическая коробка передач) |
| 16 | 15A Высокочастотный акустический сигнал |
| 17 | 10А автоматический запуск карбюратора, электрический подогрев впускного коллектора, клапан принудительного отсечки топлива на холостом ходу; |
| 18 | 10А Звуковой сигнал высокого и низкого тона, подогрев переднего сиденья, сигнал стояночного тормоза |
| 19 | Указатель поворота 10А |
| 20 | 10А лампа освещения номерного знака, лампа освещения перчаточного ящика, противотуманные фары; |
| 21 | Ближний свет левый 10А |
| 22 | 10А Ближний свет правой фары |
Реле
| I | Бесплатно |
| II | Реле нагревателя впускной трубы |
| Реле топливного насоса | |
| Реле свечей накаливания | |
| III | реле сигнализации непристегнутых ремней безопасности |
| IV | Выберите реле сигнала хода |
| v | Реле климат-контроля |
| VI | Реле звукового сигнала |
| VII | Реле противотуманных фар |
| VIII | Реле для разрядных контактов x |
| IX | Бесплатно |
| X | Реле омывателя ветрового стекла |
| XI | Реле стеклоочистителя и омывателя задней двери |
| XII | Сигнал тревоги |
| XIII | реле сигнализации непристегнутых ремней безопасности |
| XIV | Реле сигнализации непристегнутых ремней безопасности, обогрев заднего стекла, контрольная лампа давления |
| XV | Реле омывателя фар |
| XVI | Реле увеличения холостого хода |
| XVII | Задние противотуманные фонари, предохранитель кондиционера |
| XVIII | Реле вентилятора |
| Реле сигнализации охлаждающей жидкости | |
| XIX | Предохранитель стеклоподъемника |
| XX | Реле обогрева водительского сиденья |
| XXI | Реле подогрева пассажирского сиденья |
| XXII | Реле принудительного отключения топлива на холостом ходу |
| XXIII | |
| XXIV | Бесплатно |
Цифровой 2
(модели с 08.1987)
ПРОЧИТАЙТЕ Volkswagen Polo VI (2018-2021) – блок предохранителей
описание
| 1 | Ближний свет левый 10А |
| 2 | 10А Ближний свет правой фары |
| 3 | 10А Лампа освещения приборов, лампа освещения номерного знака |
| 4 | 15А Лампа освещения бардачка |
| 5 | 15А Стеклоочиститель и омыватель ветрового стекла |
| 6 | Вентилятор отопителя 20А |
| 7 | 10А фонарь задний правый, габаритный фонарь; |
| 8 | 20А Обогрев заднего стекла |
| 9 | 15А Противотуманные фары |
| 10 | 10А Левая фара дальнего света |
| 11 | 10А Дальний свет правой фары |
| 12 | Звуковой сигнал 10А |
| 13 | 10А Фонарь заднего хода, термораковина |
| 14 | 10А Клапан отсечки топлива (дизельный двигатель) |
| 15 | 15А Панель приборов |
| 16 | Сигнализация 10А |
| 17 | Бесплатно |
| 18 | Электрический вентилятор 30А, реле кондиционера |
| 19 | Стоп-сигнал 10А |
| 20 | 15А Внутреннее потолочное освещение |
| 21 | 10А Радио и прикуриватель |
Реле
| I | Реле климат-контроля |
| II | Реле стеклоочистителя заднего стекла |
| III | Реле системы зажигания |
| IV | Реле для разрядных контактов x |
| v | Реле сигнализации охлаждающей жидкости |
| VI | Сигнал тревоги |
| VII | Реле омывателя фар |
| VIII | Реле переключения режимов стеклоочистителей |
| IX | реле сигнализации непристегнутых ремней безопасности |
| X | Реле противотуманных фар |
| XI | Реле звукового сигнала для высоких и низких тонов |
| XII | Реле свечей накаливания |
| XIII | Реле электровентилятора |
| XIV | Реле подогрева впускного коллектора |
| XV | Реле насоса АБС |
| XVI | Реле АБС |
| XVII | Бесплатно |
| XVIII | Бесплатно |
| XIX | Реле автоматической коробки передач |
| XX | Реле управления свечами накаливания |
| XXI | Реле электростеклоподъёмника |
| XXII | предохранитель АБС |
| XXIII | Предохранитель кондиционера |
| XXIX | Предохранитель стеклоподъемника |
описание
- 4 или 29 – реле сигнализации непристегнутых ремней безопасности
- 13 – компрессор кондиционера
- 15 – ПТФ
- 18 – шина разгрузки
- 19 или 99 – дворники (99 – с регулируемой паузой)
- 21 – предупредительные индикаторы
- 22 – указатели поворота прицепа
- 30, 32 — Реле системы впрыска и зажигания
- 31 – реле клапана дополнительного воздуха
- 32 — Питание ЭБУ
- 33 – лавафари
- 36 – зуммер (сирена без габаритов)
- 42 – реле перегрева двигателя (тоже 43)
- 43 – указатель падения уровня охлаждающей жидкости (до 91г.в.)
- 46 — Реле времени обогрева
- 53 – двухтональный сигнал. (монохромный – свитер)
- 54 – отказаться от еды в пользу еды. ХХ
- 55 – увеличение подачи топлива. ХХ
- 61 – подогрев вп. коллектор
- 67 или 80 — топливный насос
- 72 – задний дворник
- 83 — Реле блокировки муфты свободного хода (только для модели Syncro)
- 90 — очистить реле бензонасоса
- 167 — Реле топливного насоса или предпускового подогревателя (дизель)
Следующие компоненты могут быть установлены в любом порядке:
- 220 – послеударное реле
- 13 – электромагнитная муфта привода дефлектора воздухозаборника.
- 79 — Блок управления АБС
- 78 — Насос АБС
- 59 – подогрев сидений
