Volkswagen Gol, Saveiro и Voyage (2008-2012) – блок предохранителей и реле

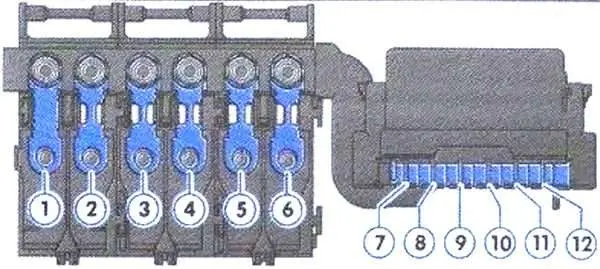

Блок предохранителей в моторном отсеке
Предохранители расположены в моторном отсеке над аккумулятором автомобиля. Эти предохранители должны заменяться только дилером Volkswagen.
| Номер | Ампер [A] | описание |
|---|---|---|
| 1 | 175A | Генератор |
| 2 | 110A | Внутренний источник питания корпуса |
| 3 | 40A | Вентилятор радиатора – 2 скорости. |
| 4 | 40A | addominali |
| 5 | – | Бесплатно |
| 6 | – | Бесплатно |
| 7 | 25A | addominali |
| 8 | 40A | Вентилятор радиатора – 1 передача. |
| 9 | – | Бесплатно |
| 10 | 15A | модуль двигателя |
| 11 | – | Бесплатно |
| 12 | – | Бесплатно |
Блок предохранителей в салоне
Снимите крышку блока предохранителей/крышку в направлении стрелки.
| Номер | описание |
|---|---|
| 1 | Бесплатно |
| 2 | Радиомодуль/система комфорта |
| 3 | Модуль интерактивной информационной системы |
| 4 | Переключатель открытия задней крышки/микропереключатель блокировки |
| 5 | Радио |
| 6 | Обогреватель заднего стекла |
| 7 | Бесплатно |
| 8 | Бесплатно |
| 9 | модуль АБС |
| 10 | модуль АБС |
| 11 | сигнал тревоги |
| 12 | сигнал тревоги |
| 13 | Бесплатно |
| 14 | Модуль системы комфорта/Наружное зеркало заднего вида |
| 15 | Электромагнитная муфта кондиционера |
| 16 | Центральный замок |
| 17 | Фари и ретронеббия |
| 18 | дворники |
| 19 | Бесплатно |
| 20 | кнопка безопасности |
| 21 | указатели поворота |
| 22 | трансформатор зажигания |
| 23 | Диагностический разъем/Освещение багажника/Освещение салона/Подсветка наружных зеркал |
| 24 | комбинированный инструмент |
| 25 | Насос омывателя/стеклоочистителя |
| 26 | модуль впрыска |
| 27 | Правые боковые габаритные огни |
| 28 | Подсветка номерного знака/приборной панели |
| 29 | бензонасос |
| 30 | Клапан очистки фильтра с активированным углем |
| 31 | Левый боковой габаритный фонарь/сигнальная лампа на приборной панели |
| 32 | Левый ближний свет |
| 33 | фонари заднего хода |
| 34 | Комбинированный прибор/иммобилайзер/реле топливного насоса/датчик скорости/датчик педали тормоза/датчик педали сцепления/прессостат кондиционера |
| 35 | Бесплатно |
| 36 | Стоп-сигналы |
| 37 | Корно |
| 38 | внутренняя вентиляция |
| 39 | Левые боковые габаритные огни |
| 40 | клапаны впрыска топлива |
| 41 | Лямбда-зонд |
| 42 | Дальний свет справа |
| 43 | Правый ближний свет |
| 44 | Розетка 12 В |
| 45 | Работа электростеклоподъёмника |
