Volkswagen Gol и Pointer (1994-1999) — блок предохранителей и реле
Применяется к новым автомобилям в годах:

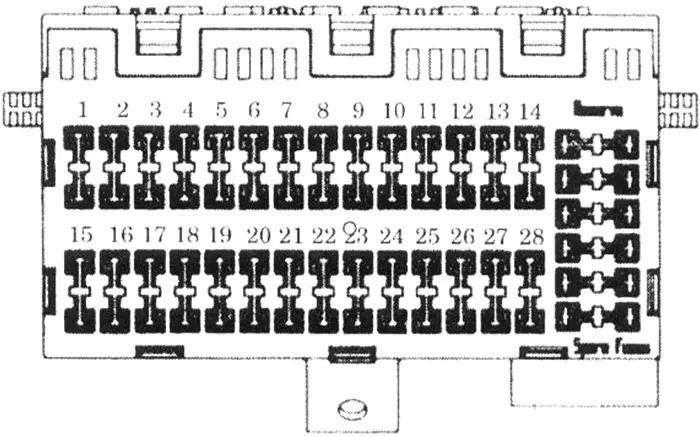

Блок предохранителей и реле расположен слева под панелью. Он может вместить 7 реле, переключатель обогрева лобового стекла, 34 предохранителя (6 резервных) и 9 разъемов жгута проводов.
| Номер | Ампер [A] | описание |
|---|---|---|
| 1 | – | Бесплатно |
| 2 | 10 А. | Fari |
| 3 | 10 А. | динамик, радио, часы, приборная панель |
| 4 | 15A | Переключатель дальнего и ближнего света, освещение багажника |
| 5 | 30A | Электрический двигатель вентилятора кондиционера |
| 6 | 10 А. | Габаритный фонарь справа, освещение бардачка |
| 7 | 10 А. | левый боковой свет |
| 8 | 10 А. | оставил ослепительным |
| 9 | 10 А. | прямо ослепительно |
| 10 | 10 А. | правый ближний свет |
| 11 | 10 А. | ближний свет левый |
| 12 | 10 А. | Стоп-сигнал, клапан холостого хода |
| 13 | – | Бесплатно |
| 14 | 5A | Включите указатели поворота, фонари заднего хода, задний фонарь |
| 15 | 10 А. | Электродвигатель стеклоочистителя и переключатель |
| 16 | 25A | переключатель вентиляции |
| 17 | 30A | Обогрев заднего стекла (1,6 л) |
| Обогрев заднего стекла, прикуриватель, зеркала заднего вида (1,8 л) | ||
| 18 | – | Бесплатно |
| 19 | 25A | Электрический вентилятор кондиционера |
| 20 | 30A | Термовыключатель электровентилятора |
| 21 | 30A | Вентилятор кондиционера (1,6 л) |
| Вентилятор кондиционера, электрозамки (1,8 л) |

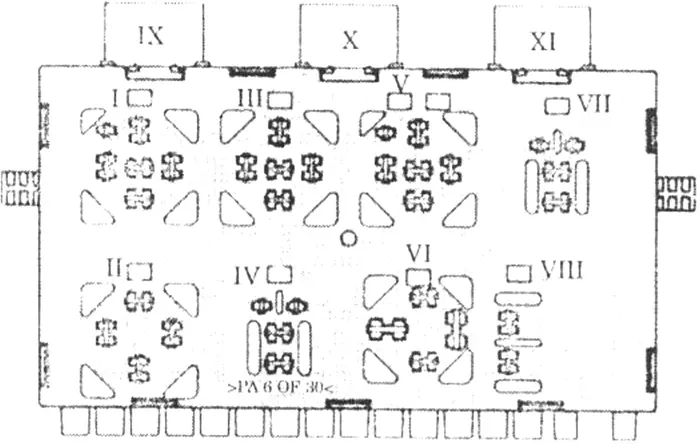

Реле
| Номер | описание |
|---|---|
| I | Стеклоочистители и дворники |
| II | Указатели поворотов и габаритные огни |
| III | Омыватель и дворник заднего стекла |
| IV | дополнительный противотуманный фонарь |
| v | оконные часы |
| VI | Функция х |
| VII | Вспомогательные динамики |
| VIII | Термальный стеклобой |
| IX | Центральный замок |
| X | Кондиционер |
| XI | Дополнительное освещение глубины |

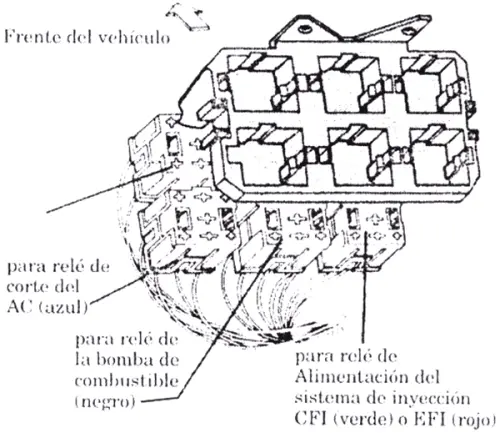

Блок реле на задней стороне перчаточного ящика.
