Volkswagen Corrado (1988-1995) — блок предохранителей и реле

Это касается автомобилей, выпущенных в разные годы:

1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995.

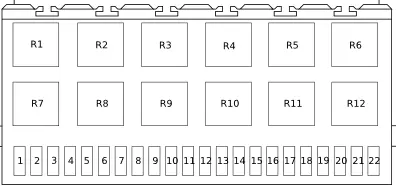

Отдельные реле над панелью предохранителей/реле.

Номер	Ампер [A]	описание
1	10	Рефлектор. ближний свет, левый
2	10	Рефлектор. ближний свет, правый
3	10	Подсветка приборной панели, подсветка номерного знака
4	15	Задний дворник, крыша
5	15	Стеклоочиститель/омыватель, передний, задний, омыватель
6	20	Вентилятор свежего воздуха, кондиционер
7	10	Задние фонари, габаритные фонари, правый
8	10	Задние фонари, габаритные огни, левый
9	20	Обогрев заднего стекла, подогрев зеркал.
10	15	Противотуманные огни
11	10	Передняя фара, левая фара
12	10	Маяк, маяк, справа
13	10	Звуковой сигнал, дополнительный вентилятор радиатора
14	15	Аварийное освещение, форсунки
15	10	Электронное зажигание, стабилизатор холостого хода, отключение подачи топлива при торможении.
16	15	Контрольные лампы на приборной панели, подсветка бардачка, многофункциональная контрольная лампа, подсветка кассеты, задний спойлер, блок управления
17	10	Аварийный выключатель, указатель поворота
18	20	Топливный насос, датчик кислорода
19	30	Вентилятор радиатора, кондиционер
20	10	Стоп-сигналы. автоматическое регулирование скорости
21	15	Освещение салона, прикуриватель, цифровые часы, регулируемый задний спойлер, центральный замок.
22	10	Радио

Реле

Номер	описание
1	Реле кондиционера
2	Реле стеклоочистителя/омывателя заднего стекла
3	Модуль управления двигателем Motronic (ECM), силовое реле
4	Реле снижения нагрузки
5	Уровень охлаждающей жидкости двигателя (ECL), модуль управления
6	Реле неисправности мигалки
7	Реле системы омывателя фар
8	Реле омывателя/стеклоочистителя прерывистого действия
9	Реле системы напоминания о непристегнутых ремнях безопасности — Канада
10	Реле противотуманных фар
11	Двойное реле звукового сигнала
12	Реле топливного насоса
13	Предохранитель фонаря заднего хода (АКПП)
14	Модуль управления контуром охлаждающей жидкости
15	Реле гидронасоса АБС
16	Реле АБС
17	открытый
18	открытый
19	Реле кондиционера
20	Реле парковки/нейтрального положения (PNP)
21	Предохранитель гидравлического насоса ABS/выключатель стеклоподъемника
22	Предохранитель клапана АБС
23	Предохранитель круиз-контроля/автоматический предохранитель плечевого ремня безопасности
24	открытый

ЧИТАТЬ  Volkswagen Caddy (2006-2007) – блок предохранителей и реле

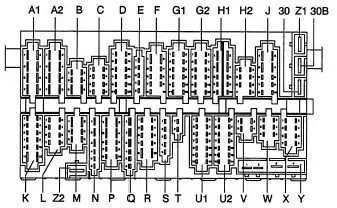

Соединения и разъемы на панели предохранителей и реле

Номер	описание
A1	Жгут фар (желтый), восемь точек
A2	Жгут фар (желтый), восемь точек
B	открытый
C.	Жгут фар (желтый), восемь точек
D	Дополнительный ремень безопасности (зеленый), 12 точек.
e.	Ремень приборов правый (белый), десять точек
F.	Подкапотный ремень безопасности правый (белый), десять точек
G1	Подкапотный ремень правый (белый) 12 точек.
G2	Подкапотный ремень правый (белый) 12 точек.
H1	Жгут проводов переключателя на рулевой колонке (красный), десять точек
H2	Жгут переключателей на рулевой колонке (красный), восемь точек
J.	Жгут проводов переключателя на рулевой колонке (красный), десять точек
K.	Задние ремни безопасности (черные), двенадцать точек.
L	Задние ремни безопасности (черные), восемь точек.
M.	Задние ремни безопасности (черные), шесть точек.
N	Жгут проводов кондиционера (зеленый), шесть точек
P.	Жгут проводов обогревателя заднего стекла (синий), десять точек.
Q	Ремень безопасности для приборов (синий), шеститочечный
R	Проводка выключателя света (NLU), десять точек
S.	Подкапотный ремень правый (белый), пять точек.
T.	Разъем (зеленый), двухточечный
U1	Проводка панели приборов (синяя), четырнадцать точек
U2	Проводка панели приборов (синяя), четырнадцать точек
V	Многофункциональный индикатор (зеленый), четыре точки.
W	Разъем (зеленый), шеститочечный
X	Жгут сигнальных ламп (зеленый), восемь точек
Z	Четыре сигнальных разъема, клемма 30
Z1	Сигнальный разъем
Z2	Клемма сигнального разъема 31
30	Сигнальный разъем, клемма 30
30B	Сигнальный разъем
31	Клемма сигнального разъема 31 (не показана)
