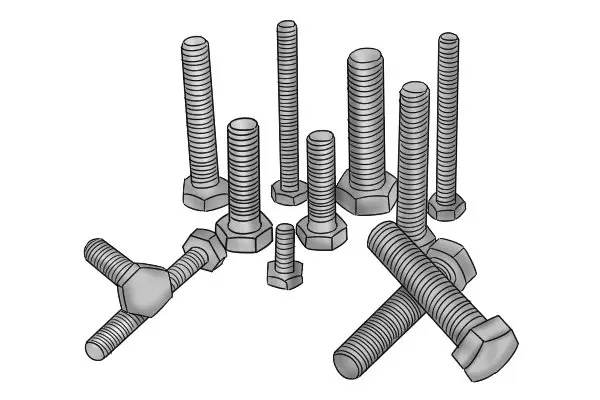

| Захваты для болтов можно купить по отдельности или в наборе различных размеров, как в метрических, так и в имперских единицах измерения. |
 | Размер захвата болта (Дробь) | миллиметр | Размер захвата болта (Дробь) | миллиметр | | 5/16 | 8 | 11/16 | 17 | | 3/8 | 10 | 3/4 | 19 | | 7/16 | 11 | 13/16 | 21 | | 1/2 | 13 | 7/8 | 22 | | 9/16 | 14 | 15/16 | 24 | | 5/8 | 16 | 1 | 25 |
|

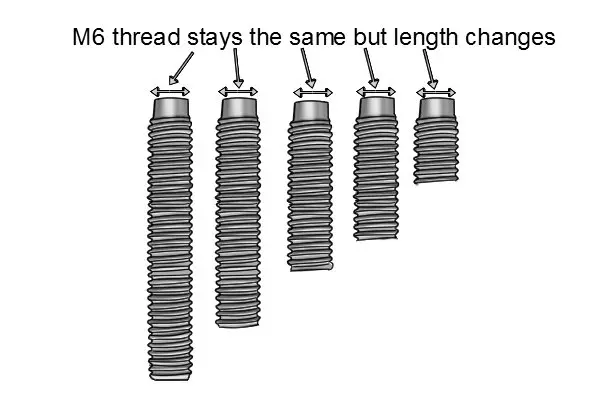

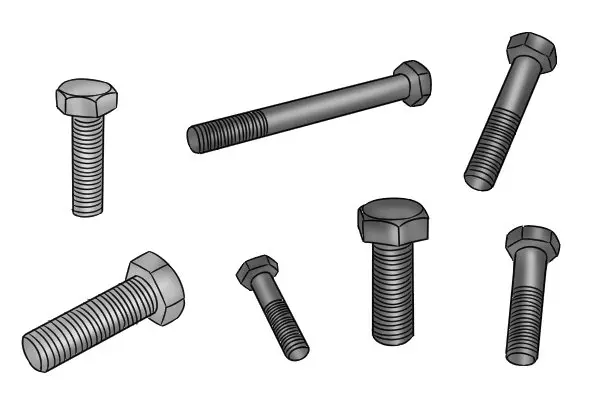

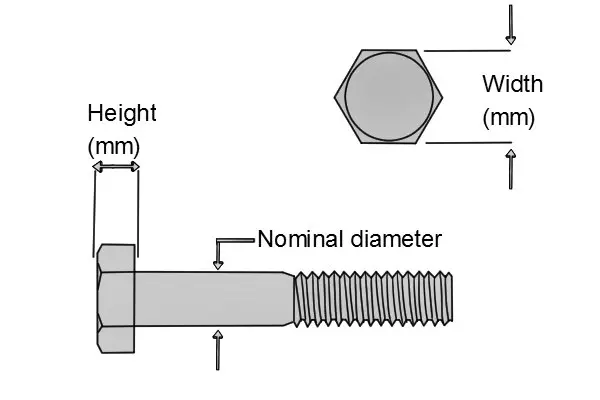

| Болты измеряются по их номинальному диаметру, который представляет собой ширину гладкой части под головкой болта. Набор болтов может иметь номинальный размер резьбы M6, но может поставляться с различными длинами и размерами головок. Ниже приведены доступные размеры болтов: |
| Номинальный размер резьбы | Номинальный диаметр (мм) | Ширина (мм) | Высота (мм) | | M3 | 3 | 5.5 | 2.125 | | M4 | 4 | 7.0 | 2.925 | | M5 | 5 | 8.0 | 3.650 | | M6 | 6 | 10.0 | 4.150 | | M8 | 8 | 13.0 | 5.650 |
|
| Номинальный размер резьбы | Номинальный диаметр (мм) | Ширина (мм) | Высота (мм) | | M10 | 10 | 17.0 | 7.180 | | M12 | 12 | 19.0 | 8.180 | | M14 | 14 | 22.0 | 9.180 | | M16 | 16 | 24.0 | 10.180 |
|
| Номинальный размер резьбы | Номинальный диаметр | Ширина (мм) | Высота (мм) | | M18 | 18 | 27.0 | 12.215 | | M20 | 20 | 30.0 | 13.215 | | M22 | 22 | 32.0 | 14.215 | | M24 | 24 | 36.0 | 15.215 | | M27 | 27 | 41.0 | 17.215 | | M30 | 30 | 46.0 | 19.260 | | M33 | 33 | 50.0 | 21.260 | | M36 | 36 | 55.0 | 23.260 | | M39 | 39 | 60.0 | 25.260 |
|
