U0203 Нарушена связь с модулем управления дверью E

Код неисправности OBD-II Техническое описание

Нарушена связь с модулем управления дверью E

Что это значит?

Это общий диагностический код неисправности системы связи, который применяется к большинству марок и моделей автомобилей OBD-II.

Этот код означает, что модуль управления дверью E (DCM-E) и другие модули управления на автомобиле не обмениваются данными друг с другом. Схема, наиболее часто используемая для связи, известна как связь по шине сети контроллеров или, проще говоря, шина CAN.

Модули обмениваются данными друг с другом по сети, так же, как сеть, которая есть у вас дома или на работе. Производители автомобилей используют несколько сетевых систем. До 2004 г. наиболее распространенными (не исчерпывающими) системами межмодульной связи был интерфейс последовательной связи или SCI; Шина SAE J1850 или PCI; и Chrysler Collision Detection, или CCD. Наиболее распространенная система, используемая после 2004 года, известна как связь по шине Controller Area Network, или, проще говоря, шина CAN (также использовалась до 2004 года на небольшом сегменте транспортных средств). Без этой шины CAN модули управления не могут обмениваться информацией, и ваш диагностический прибор может получить или не получить информацию от транспортного средства, в зависимости от того, какая цепь затронута.

Модуль управления дверью E (DCM-E) обычно расположен за откидной панелью рядом с данной дверью. Также может быть установлен внутри рассматриваемой двери. Он получает входные данные от различных датчиков, некоторые из которых напрямую подключены к нему, а большинство отправляются по системе связи по шине от модуля управления трансмиссией (PCM). Эти входы позволяют модулю управлять запиранием / отпиранием двери водителя / пассажира. При наличии может также управлять работой стеклоподъемников. На минивэнах и некоторых внедорожниках он может управлять работой раздвижных дверей с электроприводом и подъемных ворот с электроприводом.

Действия по устранению неполадок могут различаться в зависимости от производителя, типа системы связи, количества проводов и цветов проводов в системе связи.

Степень серьезности кода и симптомы

Серьезность в этом случае никогда не бывает серьезной, так как это устройство для удобства клиентов, и в случае полного отказа электричества всегда есть обходной путь вручную. Отсутствие работы DCM-E никоим образом не влияет на работу автомобиля.

Симптомы кода U0203 могут включать:

Окна водителя / пассажира застряли в одном положении / не двигаются
Замки дверей водителя / пассажира не запираются / не отпираются
Сдвижная дверь с электроприводом / дверь багажного отделения с электроприводом не двигаются с электроприводом
DCM-E не включается / не работает

причины

Обычно причиной установки этого кода являются:

Обрыв на шине CAN + или – цепь
Короткое замыкание на массу или на массу в любой цепи CAN-шины
Нет питания или заземления на модуль DCM-E
Редко – неисправен модуль управления

Процедуры диагностики и ремонта

Хорошим местом для начала ВСЕЙ электрической диагностики является проверка бюллетеней технического обслуживания (TSB) для вашего автомобиля. Проблема, с которой вы столкнулись, может быть известна другим специалистам в этой области. Известное исправление может быть выпущено производителем и может сэкономить вам время и деньги во время диагностики.

Предполагается, что на этом этапе вам доступен считыватель кодов, так как до сих пор вы могли получать доступ к кодам. Посмотрите, были ли какие-либо другие диагностические коды неисправностей, связанные со связью по шине или с аккумулятором / зажиганием. Если это так, вам следует сначала диагностировать их, поскольку, как известно, неправильный диагноз возникает, если вы диагностируете код U0203 до того, как какой-либо из основных кодов будет тщательно диагностирован и исправлен.

Если единственный код, который вы получаете от других модулей, – это U0203, попробуйте получить доступ к DCM-E. Если вы можете получить доступ к кодам из DCM-E, то код U0203 либо прерывистый, либо код памяти. Если невозможно получить доступ к DCM-E, значит, код U0203, установленный другими модулями, активен, и проблема уже существует.

Наиболее частая неисправность – это неисправность цепи, которая приводит к отключению питания или заземления модуля управления дверью. E.

Проверьте все предохранители, питающие модуль DCM-E на этом автомобиле. Проверьте все основания для DCM-E. Найдите на автомобиле точки крепления заземления и убедитесь, что эти соединения чистые и надежные. Если необходимо, снимите их, возьмите небольшую щетку из проволочной щетины и раствор пищевой соды / воды и очистите каждый из них, как разъем, так и место, где он соединяется.

Если какой-либо ремонт был произведен, удалите диагностические коды неисправностей со всех модулей, которые установили код в памяти, и посмотрите, сможете ли вы теперь связаться с модулем DCM-E. Если связь с DCM-E восстанавливается, скорее всего, проблема связана с предохранителями / соединениями.

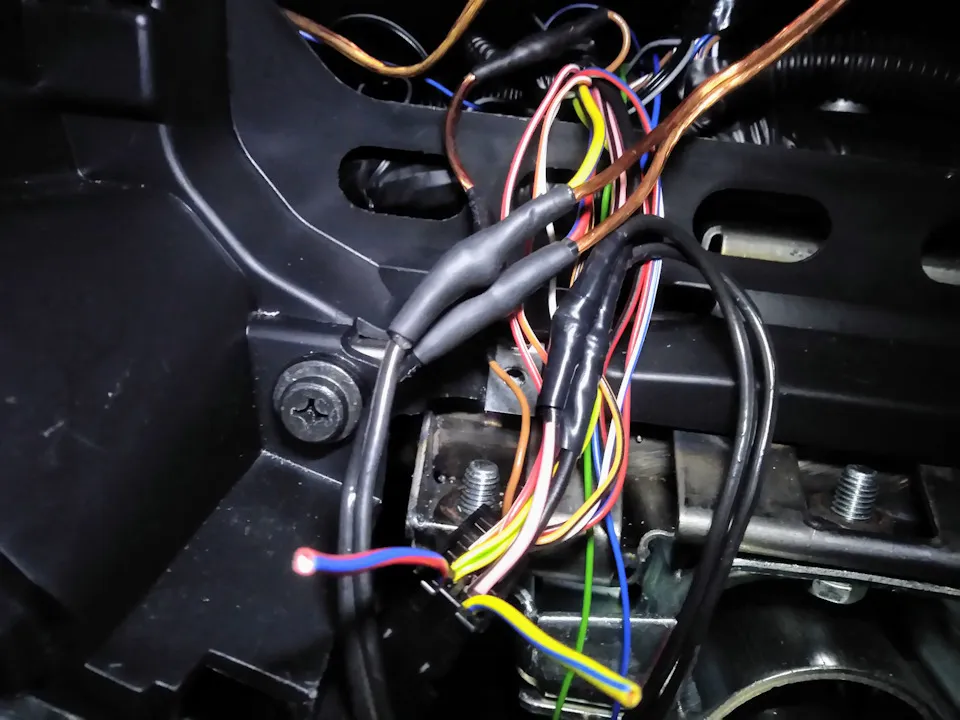

Если код возвращается или связь с модулем по-прежнему не может быть установлена, найдите коммуникационные соединения CAN-шины на вашем автомобиле, в первую очередь разъем DCM-E, который обычно находится за откидной панелью рядом с рассматриваемой дверью. также может быть установлен внутри рассматриваемой двери. Перед отсоединением разъема от DCM-E отсоедините отрицательный кабель аккумуляторной батареи. После обнаружения визуально осмотрите разъемы и проводку. Ищите царапины, потертости, оголенные провода, пятна ожогов или расплавленный пластик.

Разъедините разъемы и внимательно осмотрите клеммы (металлические детали) внутри разъемов. Посмотрите, выглядят ли они обгоревшими или имеют зеленый оттенок, указывающий на коррозию. При необходимости очистки клемм используйте очиститель электрических контактов и щетку с пластиковой щетиной. Дайте высохнуть и нанесите электротехническую смазку в местах соприкосновения клемм.

Перед тем, как снова подключить разъемы к DCM-E, выполните эти несколько проверок напряжения. Вам потребуется доступ к цифровому вольт-омметру (ДВОМ). Убедитесь, что на DCM-E есть питание и заземление. Получите доступ к электрической схеме и определите, где основные источники питания и заземления входят в DCM-E. Подсоедините аккумулятор, прежде чем продолжить, при этом DCM-E все еще отключен. Подключите красный провод вольтметра к каждому источнику питания B + (напряжение батареи), входящему в разъем DCM-E, а черный провод вольтметра к хорошему заземлению (если не уверены, отрицательный полюс батареи всегда работает). Вы должны увидеть значение напряжения батареи. Убедитесь, что у вас есть веские основания. Подсоедините красный провод вольтметра к плюсу аккумулятора (B +), а черный провод к каждой цепи заземления. Еще раз вы должны увидеть напряжение батареи при каждом подключении. Если нет, устраните неисправность цепи питания или заземления.

Затем проверьте две цепи связи. Найдите цепь CAN C + (или HSCAN +) и CAN C- (или HSCAN – цепь). Подключив черный провод вольтметра к надежному заземлению, подключите красный провод к CAN C +. При включенном ключе и выключенном двигателе вы должны увидеть около 2.6 вольт с небольшими колебаниями. Затем подключите красный провод вольтметра к цепи CAN C-. Вы должны увидеть примерно 2.4 вольта с небольшими колебаниями. Другие производители показывают CAN C- примерно на 5 В и колеблющуюся клавишу при выключенном двигателе. Ознакомьтесь со спецификациями вашего производителя.

Если все тесты пройдены, а связь по-прежнему невозможна, или вам не удалось сбросить код неисправности U0203, единственное, что можно сделать, – это обратиться за помощью к обученному автомобильному диагносту, так как это будет указывать на сбой DCM-E. . Большинство этих DCM-E должны быть запрограммированы или откалиброваны для правильной установки на автомобиль.
