Код ошибки U0137 – Потеря связи с модулем управления тормозной системой прицепа, причины и как исправить

Введение (Что такое код ошибки U0137?)

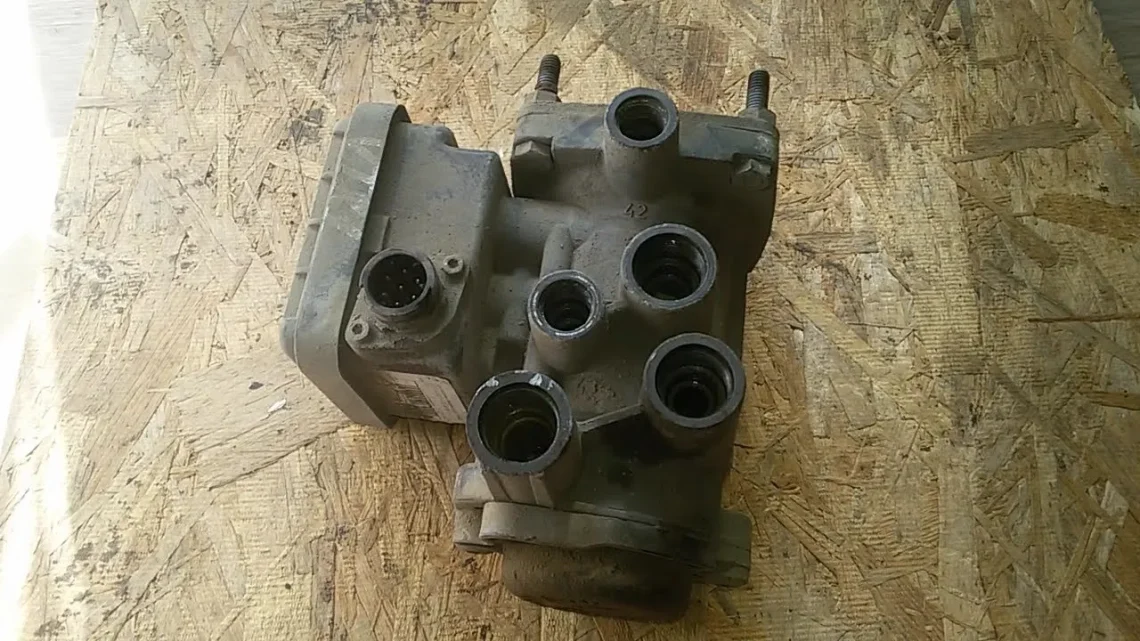

Код U0137 относится к группе сетевых ошибок шины CAN и обозначает отсутствие обмена данными между главным контроллером автомобиля (обычно это PCM или BCM) и модулем управления тормозной системой прицепа — Trailer Brake Control Module (TBCM).

• Какие узлы затрагивает: электронный блок прицепных тормозов, цепи питания/массы, линия CAN High/CAN Low, иногда — сам главный контроллер.
• Влияние на безопасность: при активном коде автоматический контроль тормозов прицепа отключается, что увеличивает тормозной путь и риск заноса целого автопоезда. Сам автомобиль продолжит тормозить штатно, но полный потенциал связки «тягач + прицеп» не обеспечен.

Значение и расшифровка кода ошибки U0137 📊

U0137 – Lost Communication with Trailer Brake Control Module

Электронные блоки автомобиля обмениваются данными десятки раз в секунду. Когда в течение заданного интервала (обычно 250-500 мс) сигналы от TBCM перестают приходить, главный контроллер фиксирует U0137.
Наиболее часто ошибка встречается на пикапах, внедорожниках и фургонах с заводским пакетом буксировки.

Код	Описание	Возможные проблемы
U0137	Потеря связи с TBCM	Повреждён жгут CAN, коррозия разъёма TBCM, перегорел предохранитель модуля, неисправен сам TBCM

Симптомы кода ошибки U0137 🚨 (Как понять, что есть проблема?)

• Загорелся индикатор ABS или «Trailer Brake».
• На приборной панели всплывает сообщение «Trailer Brake Module Fault».
• При попытке регулировки усилия тормозов прицепа регулятор не реагирует.
• При торможении ощущается рывок или увод автопоезда.
• Отсутствует подсветка или отклик кнопок блока TBCM.

💡 Важно! Если прицеп оборудован собственными электрическими тормозами, игнорирование кода U0137 может привести к перегреву колодок автомобиля из-за увеличенной нагрузки.

Основные причины возникновения кода ошибки U0137 ⚠

• Повреждение проводки или разъёма CAN High/CAN Low между TBCM и остальной сетью.
• Неисправен блок TBCM вследствие перегрева или попадания влаги.
• Перегорел предохранитель питания TBCM либо ослабла «масса».
• Короткое замыкание внутри жгута фаркопа после некорректного подключения прицепа.
• Сторонние аксессуары (например, дополнительные фонари) создали паразитную нагрузку на шину данных.

Возможная причина	Как проверить?
Сигнальный провод CAN повреждён	Измерить сопротивление между CAN High и CAN Low (±60 Ω) мультиметром
Питание TBCM отсутствует	Проверить напряжение на колодке модуля при включённом зажигании
Короткое замыкание в фаркопе	Отсоединить разъём прицепа и считать ошибки повторно
Неверная прошивка TBCM	Сравнить версию ПО со свежей в дилерском сканере
Коррозия контактов	Визуально осмотреть и очистить колодки с помощью контактного спрея

Как диагностировать код ошибки U0137? 🛠 (Пошаговая инструкция)

✅ Шаг 1: Считать сохранённые DTC сканером OBD2 и распечатать стоп-кадр (Freeze-Frame) — это покажет, при каких условиях появилось сообщение об ошибке.
✅ Шаг 2: Осмотреть разъём 7- или 13-контактного фаркопа: зелень, вода и нарушенная изоляция часто обрывают линию данных.
✅ Шаг 3: Проверить предохранители F-TBCM (обозначение зависит от модели) и силовую «массу» кузова.
✅ Шаг 4: С помощью мультиметра измерить сопротивление между контактами CAN High и CAN Low (норма ≈ 60 Ω). Нулевое или бесконечное значение указывает на обрыв или КЗ.
✅ Шаг 5: Если проводка исправна, подключить диагностический прибор напрямую к порту TBCM — отсутствие доступа подтвердит, что сам модуль вышел из строя.

🛠 Инструменты, которые понадобятся:

• Диагностический сканер OBD2 с поддержкой протокола CAN.
• Цифровой мультиметр (200 Ω – 20 kΩ).
• Набор диэлектрических щупов-«игл» для прокалывания изоляции.
• Сервис-мануал с распиновкой разъёмов TBCM.
• Электроконтактный очиститель и диэлектрическая смазка.

Как устранить код ошибки U0137? 🔧 (Решение проблемы)

Простые методы устранения ✅

• Переподсоединить штекер прицепа, убедившись, что контакты сухие и без окислов.
• Сбросить код сканером и провести короткую поездку — иногда ошибка возникает после случайного отсоединения прицепа на включённом зажигании.
• Обработать колодку TBCM очистителем, просушить, нанести диэлектрическую смазку.
• Проверить и подтянуть массу на лонжероне рамы или кузова.

Глубокая диагностика и ремонт ⚙

• Заменить повреждённые участки CAN-жгута; использовать экранированный витой провод 0,35-0,5 мм².
• Прошить TBCM или главный контроллер более свежей версией ПО дилерским оборудованием.
• Заменить предохранитель/реле питания, если обнаружен повышенный переходной контакт.
• Установить новый модуль TBCM с последующей инициализацией в сети.
• Если на шине много дополнительных устройств (камеры, LED-балка), вывести их на отдельную линию питания, чтобы разгрузить CAN.

Симптом	Возможное решение
Отсутствие сигнала с TBCM, но питание есть	Перепрошивка или замена TBCM
Периодическое появление U0137 при дожде	Гидроизоляция разъёмов, восстановление уплотнителей
Одновременные ошибки U0137 и U0121	Проверка сопротивления общего жгута, восстановление «земли»
Нет реакции регулятора тормозов прицепа	Проверка цепи управления PWM к электромагнитам тормозов

Как проверить код ошибки U0137? 🎥 (Видеоруководство)

Часто задаваемые вопросы (FAQ) ❓

Можно ли ездить с кодом ошибки U0137?

Кратковременно — да, но небезопасно. Прицеп не будет участвовать в торможении, что увеличивает риск аварии, особенно при экстренных остановках.

Может ли ошибка U0137 быть вызвана неисправным прицепом?

Да. Прицеп с коротким замыканием или повреждённой проводкой может нарушить работу модуля TBCM и вызвать обрыв связи.

Как быстро проверить, в модуле ли проблема?

Если питание и сопротивление шины в норме, но сканер не видит TBCM — велика вероятность выхода модуля из строя. Подключение известного исправного блока подтвердит диагноз.

Поможет ли обновление прошивки?

Иногда да — сбои в версии ПО TBCM могут мешать синхронизации с шиной данных. Но сначала стоит исключить аппаратные неисправности.

Ошибка U0137 может появиться без прицепа?

Да, модуль TBCM встроен в сам автомобиль и работает постоянно. Даже если прицеп не подключён, повреждение проводки или модуля вызовет ошибку.

Код ошибки U0137 в разных автомобилях 🚘

U0137 в Ford F-150

У «сто-пятидесятки» модуль TBCM располагается под рулевой колонкой слева. Часто обрыв связи происходит после коррозии соединения C2280C, проходящего через щиток моторного отсека. Решение — замена дремучих стальных клипс на латунные и прокладка дополнительной точки массы.

U0137 в Chevrolet Silverado

У Silverado TBCM объединён с панелью вспомогательных переключателей в центральной консоли. После установки нештатных LED-баров автовладельцы выводят массу на кузов, забывая о заземлении модуля — возникает локальный «плавающий потенциал», провоцирующий U-ошибки.

U0137 в GMC Sierra

Задний жгут Sierra прокладывается близко к выпускной трубе. Перегрев изоляции на бездорожье обжигает витую пару CAN. Для профилактики применяют терморукав из кремнезёмного волокна и смещают жгут на 30 мм от патрубка.

U0137 в RAM 1500

На RAM модуль интегрирован в блок Trailer Tow Module (TTM). Часто дефект проявляется после зимней езды: реагенты разъедают разъём Z907 под кузовом. Классическое решение — промывка тёплой водой и герметизация силиконовым компаундом.

U0137 в Toyota Tundra

Tundra использует отдельный 30-амперный предохранитель «TRLBK». Обрыв цепи питания фиксируется как U0137 вместе с C1241 — «Low Battery Positive Voltage». При диагностике обязательно проверяйте уровень заряда АКБ — просадка напряжения также разрывает связь на CAN.

Связанные ошибки OBD2 🔗

U0121 – Потеря связи с модулем управления ABS

Описание: главный контроллер не получает данных от ECU тормозной системы.
Возможные причины: коррозия разъёма ABS, повреждение жгута CAN возле передних лонжеронов, вышедший из строя насос ABS.

U0136 – Потеря связи с электронным блоком управления шасси (Ride Control)

Описание: обрыв обмена информацией между PCM и системой адаптивной подвески.
Возможные причины: перегоревший предохранитель подвески, обрыв CAN-шлейфа под кузовом, программная несовместимость модулей.

U0422 – Неверные данные, полученные от модуля TBCM

Описание: сообщения от TBCM приходят, но их контрольная сумма не совпадает.
Возможные причины: сбой прошивки TBCM, высокий уровень помех в жгуте, напряжение питания ниже 10 В при запуске двигателя.

Заключение (Что делать, если у вас код ошибки U0137?) ✅

📌 Краткое резюме: U0137 указывает, что электронный блок управления тормозами прицепа не «разговаривает» с автомобилем. Причина может крыться как в банальном окислении разъёма, так и в выходе из строя самого TBCM. Тянуть с ремонтом нельзя — эффективность торможения автопоезда резко падает.

🚀 Полезный совет: перед покупкой нового модуля всегда проверяйте сопротивление шины, питание и заземление. Более половины случаев U0137 решаются зачисткой контактов или заменой повреждённого участка провода, что экономит сотни долларов и время на программирование нового блока.
