Код ошибки U0123 – Потеря связи с модулем датчика угловой скорости (YRS), причины и как исправить

Введение (Что такое код ошибки U0123?)

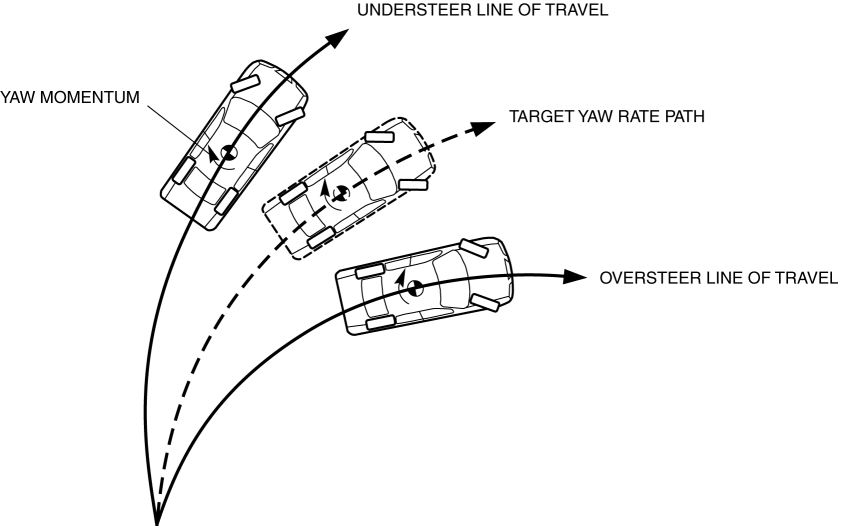

Код ошибки U0123 относится к группе сетевых неисправностей OBD-II и указывает на потерю связи между электронным блоком управления (ECU) и модулем датчика угловой скорости — Yaw Rate Sensor (YRS). Этот сенсор измеряет скорость вращения автомобиля вокруг вертикальной оси и является ключевым элементом систем стабилизации (ESP/ESC), курсовой устойчивости и иногда адаптивного круиз-контроля.

• Какие системы затрагивает:
  – Электронная программа стабилизации (ESP/ESC)
  – Антиблокировочная система (ABS)
  – Система курсовой устойчивости (VSC/DSC/ESP)
  – Электронный усилитель рулевого управления (EPS) в некоторых моделях
• Влияет ли на безопасность:
  Да. Отсутствие данных от YRS лишает систему стабилизации возможности корректно вмешиваться при сносе или заносе автомобиля, увеличивая риск потери управления, особенно на скользкой дороге.

Значение и расшифровка кода ошибки U0123 📊

U0123 – «Lost Communication With Yaw Rate Sensor Module»

Полная расшифровка кода: контроллер шасси (или главный ECU) не получает ответных сообщений от модуля YRS по шине CAN в течение заданного интервала. Бортовая сеть считает датчик «молчаливым» и фиксирует ошибку.

• В каких автомобилях чаще встречается:
  – Toyota/Lexus с системой VSC
  – Mercedes-Benz с ESP Bosch 8.0+
  – Honda/Acura с системой VSA
  – BMW и MINI с DSC
  – Ford/Mazda с системой AdvanceTrac

Код	Описание	Возможные проблемы
U0123	Потеря связи с модулем датчика угловой скорости (YRS)	Обрыв проводки CAN-High/CAN-Low, короткое замыкание, отсутствие питания на YRS, неисправный датчик, сбой прошивки

Симптомы кода ошибки U0123 🚨 (Как понять, что есть проблема?)

• Индикатор ESP/ESC (криволинейная стрелка) горит постоянно
• Лампочка ABS может загораться вместе с ESC
• Система стабилизации отключается, появляется сообщение «VSC OFF» / «DSC Deactivated»
• При резких манёврах автомобиль уваливается в занос без вмешательства электроники
• Рулевой усилитель в режимах EPS становится «тугим» или переходит в аварийный

💡 Важно! Некоторые автомобили автоматически ограничивают скорость или мощность двигателя при отсутствии сигнала YRS, чтобы минимизировать риск аварии. Игнорирование индикатора может привести к нестабильному поведению на дороге.

Основные причины возникновения кода ошибки U0123 ⚠

• Коррозия или повреждение разъёма YRS
• Обрыв или короткое замыкание в проводах CAN-High/CAN-Low
• Нарушение питания (B+ или «массы») датчика
• Сбой или «зависание» самого модуля YRS
• Неисправность управляющего ECU или повреждение линии CAN внутри жгута

Возможная причина	Как проверить?
Окислившийся разъём YRS	Визуальный осмотр, замер падения напряжения на контактах
Обрыв CAN-шины	Проверка целостности проводов омметром, прозвонка по схеме
Короткое замыкание CAN-High ↔ CAN-Low	Измерение сопротивления между линиями (должно быть ~120 Ω параллельно)
Отсутствие питания на YRS	Измерение напряжения на контакте B+ при включённом зажигании
Сбой YRS	Чтение данных в реальном времени (PID) – отсутствие изменения угловой скорости
Проблема в ECU	Тестирование линии CAN от ECU до разветвителей, проверка терминаторов

Как диагностировать код ошибки U0123? 🛠 (Пошаговая инструкция)

✅ Шаг 1: Подключите OBD-II сканер и подтвердите наличие кода U0123. Сотрите ошибку, чтобы проверить, возникает ли она снова.
✅ Шаг 2: Осмотрите предохранители, питающие YRS и блок стабилизации. Замените перегоревшие.
✅ Шаг 3: Проверьте разъём YRS под сиденьем или в центральной консоли (расположение зависит от модели). Очистите контакты, устраните влагу.
✅ Шаг 4: Измерьте сопротивление между линиями CAN-High и CAN-Low на разъёме датчика и на разъёме диагностики DLC. Отклонения от 60 Ω или 120 Ω указывают на проблему в шине.
✅ Шаг 5: С помощью осциллографа проверьте форму CAN-сигнала. Искажения или отсутствие одной линии свидетельствуют о коротком замыкании.

🛠 Инструменты, которые понадобятся:
– Мультиметр с функцией измерения сопротивления
– Осциллограф (или CAN-анализатор)
– OBD-II сканер с поддержкой живых данных
– Набор игл-пробников для доступа к проводке
– Электрический очиститель контактов

Как устранить код ошибки U0123? 🔧 (Решение проблемы)

Простые методы устранения ✅

1. Сбросить коды ошибок и выполнить тест-драйв — иногда сбой носит временный характер.
2. Очистить разъём YRS и обработать диэлектрической смазкой.
3. Проверить и заменить повреждённые предохранители.
4. Убедиться, что сканер фиксирует данные YRS (угловая скорость ≠ 0 при повороте руля на месте).

Глубокая диагностика и ремонт ⚙

1. Прозвонить каждый провод CAN от датчика до разветвителей; заменить повреждённые жилы.
2. Заменить неисправный терминатор (120 Ω) в жгуте, если сопротивление выходит за пределы допуска.
3. Провести «обновление прошивки» (reflash) ESC/ABS-модуля, если производителем выпущен TSB.
4. Заменить сам датчик YRS при отсутствии сигнала на выходе и наличии питания.
5. Проверить сопротивление «массы» кузова; добавить дополнительный провод заземления при высоком падении напряжения.

Симптом	Возможное решение
Лампочка ESC горит постоянно	Очистить разъём, сбросить код
Ошибка возвращается сразу	Проверить питание B+, «массу» и целостность CAN
Нет данных YRS в сканере	Заменить датчик YRS
Сопротивление CAN ≠ 60/120 Ω	Найти и заменить повреждённый участок шины
ESC и EPS отключаются	Проверить соединение шин в блоке EPS/ABS

Как проверить код ошибки U0123? 🎥 (Видеоруководство)

Часто задаваемые вопросы (FAQ) ❓

Можно ли ездить с кодом ошибки U0123?

Нежелательно. При наличии ошибки U0123 отключаются системы стабилизации и контроля устойчивости, что повышает риск заноса или потери управления, особенно на скользкой дороге.

Как понять, что неисправен датчик угловой скорости?

Обычно появляется индикатор ESC/VSC/DSC на приборной панели, система стабилизации не работает, а при движении на поворотах автомобиль не корректируется электроникой.

Можно ли самостоятельно починить ошибку U0123?

Да, если причина — окисленные контакты или перегоревший предохранитель. Однако если проблема в самом датчике или в шине CAN, лучше обратиться к специалистам.

Нужно ли калибровать датчик YRS после замены?

Да, в большинстве автомобилей после замены требуется выполнить калибровку датчика через диагностическое оборудование, чтобы система корректно интерпретировала его сигналы.

Ошибка U0123 может быть вызвана разряженным аккумулятором?

Да, при низком напряжении питания модули могут не запускаться или не выходить на связь, вызывая сетевые ошибки вроде U0123. Однако это должно подтвердиться диагностикой.

Код ошибки U0123 в разных автомобилях 🚘

U0123 в Toyota/Lexus

У автомобилей Toyota датчик YRS обычно расположен под центральной консолью. При повреждении разъёма владельцы замечают, что лампа VSC и TRC загораются одновременноh. Часто помогает тщательная очистка контактов.

U0123 в Mercedes-Benz

В моделях Mercedes с ESP Bosch блок YRS совмещён с датчиком продольного ускорения. Ошибка нередко сопровождается кодами U0126 и C1504. Наиболее частая причина — наличие конденсата под сиденьями и коррозия разъёма.

U0123 в Honda/Acura

Honda размещает датчик под передней панелью. Система VSA при отсутствии связи отключается, и на панели появляется тройной индикатор VSA/ABS/(!). Известны случаи выхода из строя датчика после ударов о бордюр.

U0123 в BMW/MINI

У BMW датчик YRS состоит из модуля SZL (датчик угла рулевого колеса) и YRS – оба должны «общаться» по FlexRay/CAN. Коррозия в разъёме SZL способна вызвать U0123. После замены возможно потребуется калибровка.

U0123 в Ford/Mazda

Система AdvanceTrac регистрирует U0123 при скачке сопротивления CAN-шины. Владелец замечает, что «дорожка скольжения» мигает и одновременно выключается круиз-контроль. Исправление обычно сводится к ремонту жгута в моторном отсеке.

Связанные ошибки OBD2 🔗

U0124 – Потеря связи с модулем датчика угла рулевого колеса

Описание: ECU не получает данных угла рулевого колеса.
Возможные причины: обрыв в проводке, неисправность датчика, коррозия разъёма.

U0126 – Потеря связи с модулем датчика продольного ускорения

Описание: Отсутствует сигнал продольного ускорения, важный для ABS/ESC.
Возможные причины: повреждение датчика, короткое замыкание линий CAN, сбой питания модуля.

C1233 – Неисправность входного сигнала датчика поперечного ускорения

Описание: Некорректное значение поперечного ускорения приводит к отключению ESC.
Возможные причины: внутренний отказ датчика, механическое повреждение в ДТП, смещение корпуса от вибрации.

Заключение (Что делать, если у вас код ошибки U0123?) ✅

📌 Краткое резюме:
Код U0123 сообщает о том, что система стабилизации более не получает данные угловой скорости от YRS. Это критично для безопасности, особенно на скользких дорогах. Диагностика начинается с проверки питания и разъёмов, а заканчивается, при необходимости, заменой датчика или ремонтом шины CAN.

🚀 Полезный совет:
Если во время движения загорелись индикаторы ESC/ABS, снизьте скорость и избегайте резких манёвров — электронные помощники могут не сработать. После устранения неисправности обязательно проведите тест-драйв и убедитесь, что индикаторы погасли, а система стабилизации реагирует корректно.
