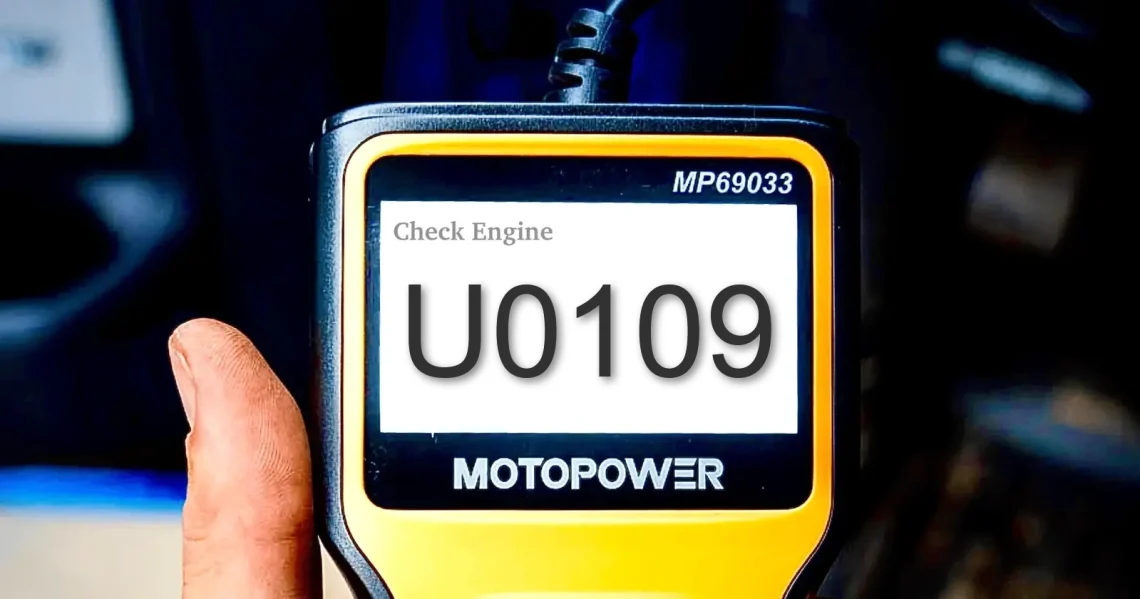

Код ошибки U0109 – Потеря связи с модулем управления топливным насосом (FPCM), причины и как исправить
Содержание
- Введение (Что такое код ошибки U0109?)
- Значение и расшифровка кода ошибки U0109 📊
- Симптомы кода ошибки U0109 🚨 (Как понять, что есть проблема?)
- Основные причины возникновения кода ошибки U0109 ⚠
- Как диагностировать код ошибки U0109? 🛠 (Пошаговая инструкция)
- Как устранить код ошибки U0109? 🔧 (Решение проблемы)
- Часто задаваемые вопросы (FAQ) ❓
- Код ошибки U0109 в разных автомобилях 🚘
- Связанные ошибки OBD2 🔗
- Заключение (Что делать, если у вас код ошибки U0109?) ✅
Введение (Что такое код ошибки U0109?)
Код ошибки U0109 относится к шине данных CAN и указывает, что основной модуль управления силовым агрегатом (PCM/ECM) перестал получать ответы от модуля управления топливным насосом (Fuel Pump Control Module, FPCM).
Ошибку фиксируют современные бензиновые и дизельные автомобили, использующие отдельный смарт-блок для привода насосов высокого/низкого давления.
- Затрагиваемые системы: сеть CAN, FPCM, PCM/ECM, подкачивающий/высоконапорный насос, реле питания, предохранители, проводка.
- Влияние на эксплуатацию: повышенный риск остановки двигателя, сложный запуск, падение мощности, неровная работа.
- Безопасность: при потере питания топливный тракт может обесточиться внезапно — это опасно во время обгона или на скорости.
Значение и расшифровка кода ошибки U0109 📊
U0109 – Lost Communication With Fuel Pump Control Module
Полная расшифровка: «Отсутствует обмен данными с модулем управления топливным насосом».
Код фиксируется, если в течение нескольких циклов опроса шины CAN нет ответа от FPCM.
Чаще всего встречается в:
- Ford, Lincoln, Mazda (платформа CD-4, D-Fusion, F-150, Ranger).
- Opel/Vauxhall и Chevrolet с модулем FPCM Continental.
- BMW/Mini (серии F и G с электронным блоком EKP).
- Volkswagen, Audi, Skoda MQB с отдельным блоком питания топливного насоса.
- Nissan, Infiniti с блоком IPDM, где FPCM интегрирован.
Код | Описание | Возможные проблемы |
---|---|---|
U0109 | Потеря связи с модулем FPCM | Не запускается двигатель, долгий «дрык» стартера, вибрации, отключение насоса, плавающие обороты |
Симптомы кода ошибки U0109 🚨 (Как понять, что есть проблема?)
- Двигатель долго крутится стартером прежде чем завестись.
- Спорадическое «глохнет на ходу» без мигания лампы Check Engine.
- Снижение тяги, проявляется на разгоне или под нагрузкой.
- Шум насоса меняется: либо тишина из-за отключения, либо периодические резкие свисты.
- Трудности с горячим пуском после короткой остановки.
- В сканере: кроме U0109, иногда «богатая/бедная смесь», пропуски воспламенения.
💡 Важно! Симптомы могут полностью пропадать после перезапуска, потому что блоки переходят в режим «по-умолчанию»; но коды остаются в памяти и выдают проинтермиттирующий обрыв.
Основные причины возникновения кода ошибки U0109 ⚠
- Перегоревший предохранитель цепи FPCM.
- Окислённая или разболтанная «масса» модуля и насоса.
- Надлом/прорыв проводки CAN High/CAN Low возле бака.

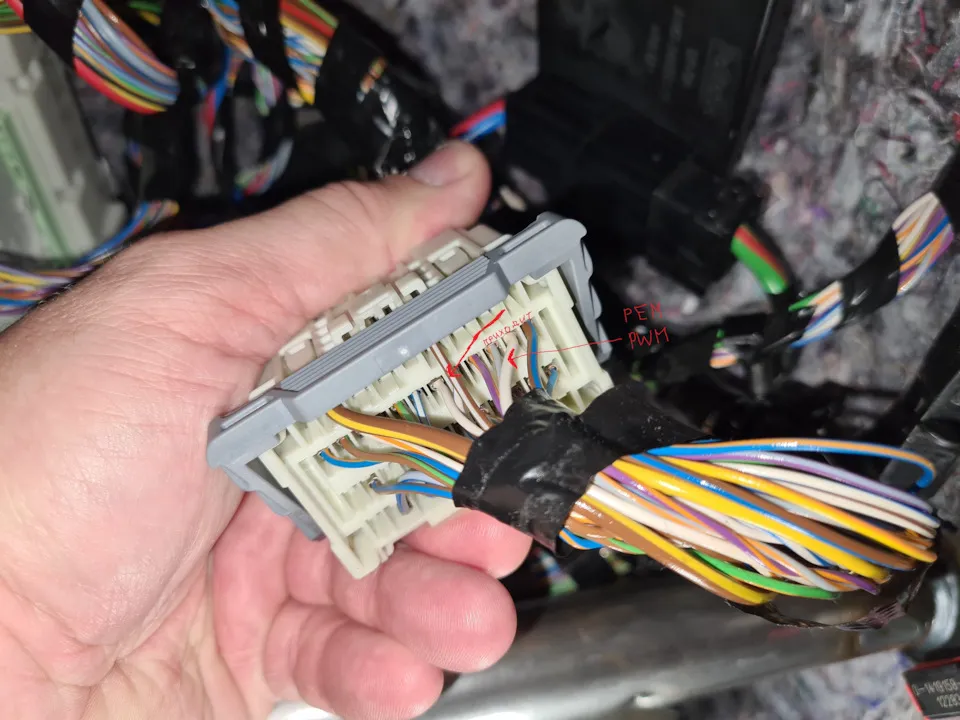

- Влага или коррозия в разъёме модуля под задним сиденьем.
- Неисправный сам FPCM (микротрещины пайки).
- Программный сбой прошивки PCM, требующий обновления.
- Послеаварийное отключение питания насоса по сигналу датчика удара.
Возможная причина | Как проверить? |
---|---|
Перегоревший предохранитель питания насоса | Мультиметром убедиться в наличии 12 В на ячейке; заменить при необходимости |
Плохая «масса» на корпусе | Измерить падение напряжения между кузовом и клеммой «-» FPCM (< 0,1 В) |
Обрыв линии CAN | Осциллограф: амплитуда 2,5 ± 0,5 В, симметрия High/Low |
Коррозия в разъёме | Визуальный осмотр, зачистка контактов, обработка контактором |
Сбой FPCM | Подменный блок или тест стендом, сверка сигнала ШИМ управления насосом |
Ошибка прошивки PCM | Проверить TSB производителя, обновить ПО дилерским сканером |
Как диагностировать код ошибки U0109? 🛠 (Пошаговая инструкция)
✅ Шаг 1: Считать все коды OBD2 и заморозить «Freeze Frame» для сопоставления условий.
✅ Шаг 2: Очистить память, завести автомобиль и прокатиться 10-15 минут, чтобы увидеть повтор.
✅ Шаг 3: Проверить питание FPCM: предохранители, реле, наличие 12 В и массы при зажигании.
✅ Шаг 4: Измерить сопротивление между CAN High и CAN Low (норма 60 Ω при отключённых блоках).
✅ Шаг 5: Прозвонить линию от PCM до FPCM, обратить внимание на места изгибов/стыков.
🛠 Инструменты, которые понадобятся:
- OBD2-сканер с поддержкой расширенных протоколов.
- Мультиметр True-RMS (10 MΩ, измерение до 20 МГц).
- Осциллограф двухканальный (20 МГц хватит для CAN).
- Диэлектрическая смазка и контактоочиститель.
- Сервис-мануал или схема электропроводки конкретного авто.

Как устранить код ошибки U0109? 🔧 (Решение проблемы)
Простые методы устранения ✅
- Сбросить ударный датчик (inertia switch) после ДТП или бордюра.
- Заменить перегоревший предохранитель и проверить ток насоса.
- «Продавить» разъём FPCM смазкой на основе силикона.
- Подтянуть болт массы кузова-шасси рядом с баком.
Глубокая диагностика и ремонт ⚙
- Вскрыть жгут, восстановить пайкой перебитые CAN-пары, обжать новыми гильзами.
- Перепрошить PCM/FPCM до последней калибровки, устранить баг обмена.
- Измерить ток на насосе: 4-8 А при холостом, > 10 А — избыточная нагрузка, насос «умирает».
- Заменить FPCM при наличии внутренних DTC (P062B, P069E, U0109) после всех проверок.
- Полная замена насоса в сборе, если обвитие коллектора сгорело из-за длительного перегрева.
Симптом | Возможное решение |
---|---|
Не крутит насос, тишина | Проверить питание 12 В, заменить реле/предохранитель |
Запускается, но глохнет через 2-3 сек | Проверить инерционный выключатель, цепь массы |
Плавают обороты на холостом | Тест регулятора давления, ШИМ FPCM |
Повтор U0109 при жаре/дожде | Искать влагу/коррозию в разъёме под сиденьем |
Пропуски зажигания под нагрузкой | Проверить давление топлива на рампе манометром |
Как проверить код ошибки U0109? 🎥 (Видеоруководство)
Часто задаваемые вопросы (FAQ) ❓
Можно ли ездить с ошибкой U0109?
Нет, так как потеря связи с модулем управления топливным насосом может привести к внезапной остановке двигателя и создать аварийную ситуацию.
Может ли ошибка U0109 появляться периодически?
Да, особенно при плохих контактах или поврежденной проводке. Она может исчезать после перезапуска, но остаётся в памяти блока управления.
Можно ли сбросить код U0109, отключив аккумулятор?
Да, но это временное решение. Если причина неисправности не устранена, ошибка появится снова после нескольких циклов зажигания.
Где находится модуль FPCM в автомобиле?
Чаще всего он расположен под задним сиденьем, рядом с бензобаком или в районе задней арки. Точное местоположение зависит от марки и модели автомобиля.
Нужна ли замена топливного насоса при ошибке U0109?
Не обязательно. Сначала следует проверить питание, проводку и работу модуля FPCM. Насос подлежит замене только при подтверждении его неисправности.
Код ошибки U0109 в разных автомобилях 🚘
U0109 в Ford F-150 / Ranger
У Ford модуль расположен над заправочной горловиной. Часто коррозирует разъём из-за реагентов, что ведёт к обрыву CAN именно зимой.
U0109 в BMW 3-Series (F30)
Блок EKP находится под правым задним сиденьем. При разрядке АКБ скачки напряжения вызывают сбой ШИМ и отключение, код U0109 фиксируется вместе с A0C1.
U0109 в Volkswagen Golf VII (MQB)
FPCM интегрирован в пластиковый корпус насоса, но CAN-провод отдельный. После установки неоригинального насоса возможен неверный уровень сигнала и потеря связи.
U0109 в Chevrolet Cruze / Opel Astra J
Под резервным колесом стоит модуль Continental. Влага от сквозного лючка бака вызывает ржавчину, зачистка и герметизация решают проблему.
U0109 в Nissan Qashqai / X-Trail
Блок IPDM под капотом управляет насосом через LIN-шину; при обрыве LIN преобразуется в U0109. Часто виноват окисленный разъём C13 у аккумулятора.
Связанные ошибки OBD2 🔗
P069E – Fuel Pump Control Module Requested MIL Illumination
Описание: FPCM запросил зажечь «Check Engine».
Возможные причины: перегрев насоса, перенапряжение, короткое замыкание в силовой цепи.
P0627 – Fuel Pump A Control Circuit / Open
Описание: Обрыв цепи управления первичной катушки/реле насоса.
Возможные причины: сломалось реле, порвана жила, вышел из строя FPCM.
U0100 – Lost Communication With ECM/PCM A
Описание: Потеря связи с главным процессором двигателя.
Возможные причины: глобальный обрыв линии CAN, обесточивание PCM, короткое на VIN-шине.
Заключение (Что делать, если у вас код ошибки U0109?) ✅
📌 Краткое резюме:
U0109 указывает на то, что мозг двигателя «не слышит» блок топлива. В 80 % случаев виновата проводка, питание или коррозия. Начните с простого — проверьте предохранитель, «массу» и разъём.
🚀 Полезный совет:
После устранения обрыва всегда делайте адаптацию топливного насоса через сканер (проверка «Prime» и калибровка ШИМ). Это позволит избежать повторного появления U0109 и продлит ресурс помпы.
