Toyoto Verso S (2014) — блок предохранителей

18.01.2024 /

Toyoto Verso S (2014) – Схема блока предохранителей

Год производства: за 2014 г.

Предохранитель прикуривателя (розетка) на Toyota RAV4 XA40 2012-2014 гг. Предохранители 2 и 7 расположены в блоке предохранителей.

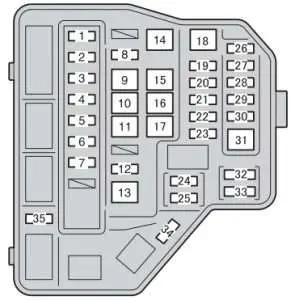

Блок предохранителей в моторном отсеке (тип А)

Toyoto Verso S (2014) — блок предохранителейToyoto Verso S (2014) — блок предохранителейToyoto Verso S (2014) — блок предохранителей
Toyota Verso S — предохранители — моторный отсек (тип А)
Нет.Усилитель [А]описание
1ОСНОВНЫЕ ПИИ * 120Многопортовая система впрыска;

Многопортовая система последовательного впрыска.

ГЛАВНАЯ ЭЦД * 230Многопортовая система впрыска;

Многопортовая система последовательного впрыска;

ЭФИ н. 2.

2ЭФИ №37,5Многопортовая система впрыска;

Многопортовая система последовательного впрыска.

3РОГ10Корно
4ЭФИ №210Система стоп-старт;

Многопортовая система впрыска;

Многопортовая система последовательного впрыска.

5IG210Интеллектуальная система входа и взлета;

Многопортовая система впрыска;

Многопортовая система последовательного впрыска;

Система подушек безопасности SRS;

Система блокировки рулевого колеса;

Стоп-сигналы;

Система «стоп-старт».

6IGN15Многопортовая система впрыска;

Многопортовая система последовательного впрыска.

7MET7,5Счетчики и счетчики;

Система «стоп-старт».

8PWR HTR * 225Электрический нагреватель;

Многопортовая система впрыска;

Многопортовая система последовательного впрыска.

9EPS50Электроусилитель руля
10АБС №230ABS;

ЛОС.

11DEF30Грязеотделитель заднего стекла
12ЗАПАСНЫЕ ЧАСТИ10Запасной предохранитель
13PTC80ПТК-нагреватель;

Наружные зеркала заднего вида сдулись.

14HTR40Кондиционер
15H-LP CLN30–
16РДИ ФАН30Электрический вентилятор охлаждения
17АБС №150АБС, ВСК
18BBC * 340Выключение и запуск системы
19ST30Система авиаперевозок
20AMP15–
21Д/Л №225Электрический дверной замок
22DCC30КУПОЛ, ЭКУ-Б №1
23БЛОК УЛ.20Система блокировки рулевого колеса
24ЭБУ-Б №15Главный ЭБУ по модулю;

Интеллектуальная система ввода и управления.

25вагранка15Внутреннее освещение;

Системный звук;

ЛОС.

26ETCS10Многопортовая система впрыска;

Многопортовая система последовательного впрыска.

27ЗТВ10Аварийный выключатель освещения
28AM27,5Многопортовая система впрыска;

Многопортовая система последовательного впрыска;

Интеллектуальная система входа и привода;

Система защиты

29ЭБУ-Б №25Счетчики и счетчики;

Дверной замок с электроприводом;

Беспроводной пульт дистанционного управления;

Система стоп-старт;

Интеллектуальная система входа и запуска;

Кондиционер;

Система предупреждения о давлении в шинах.

30АЛЬТ-С7,5–
31Р/Я50ГЛАВНЫЙ EFI, ГЛАВНЫЙ ECD, EFI N.2,

EFI №3, IG2, IGN, MET, HORN.

32ЗАПАСНЫЕ ЧАСТИ20Запасной предохранитель
33ЗАПАСНЫЕ ЧАСТИ30Запасной предохранитель
34МИР-ХТР10–
35ID / УП7,5Многопортовая система впрыска;

Многопортовая система последовательного впрыска.

*1: Автомобили с бензиновыми двигателями.

*2: Автомобили с дизельными двигателями.

*3: Автомобили с двигателем 1NR-FE (с системой «стоп-старт»)

ЧИТАЙТЕ Toyota RAV4 XA10 (1997) – блок предохранителей

Блок предохранителей в моторном отсеке (тип B)

Toyoto Verso S (2014) — блок предохранителейToyoto Verso S (2014) — блок предохранителейToyoto Verso S (2014) — блок предохранителей
Toyota Verso S — предохранители — моторный отсек (тип B)
Нет.Усилитель [А]описание
1УЭ-ДРЛ7,5–
2S-КАРНИС10Многопортовая система впрыска;

Многопортовая система последовательного впрыска.

3H-LP ГЛАВНЫЙ7,5Fari
4H-LP RH HI10Фара (дальний свет)
5H-LP ЛЕВЫЙ ВЫСОКИЙ10Левая фара (дальний свет);

Индикаторы и манометры

6H-LP RH LO10Фара (ближний свет)
7H-LP LH LO10Левая фара (ближний свет);

Ручная регулировка угла наклона фар.

Блок предохранителей в моторном отсеке (тип C – автомобили с дизельным двигателем).

Toyoto Verso S (2014) — блок предохранителейToyoto Verso S (2014) — блок предохранителейToyoto Verso S (2014) — блок предохранителей
Toyota Verso S – предохранители – моторный отсек (тип C – автомобили с дизельным двигателем)
Нет.Усилитель [А]описание
1ALT120EPS, ABS N.2, DEF, PTC, HTR, HTR, RDI FAN,

ABS №1, ХВОСТ №2, ПАНЕЛЬ, ЗАДНЯЯ ДВЕРЬ,

PORTA P, ECU-IG N.1, ECU-IG N.2, кондиционер,

ИНДИКАТОР, ОМЫВАТЕЛЬ ВЕТРОВОГО СТЕКЛА, СТЕКЛООЧИСТИТЕЛЬ, ЗАДНИЙ,

P/W, R/L ДВЕРЬ, ДВЕРЬ, СИГАРА,

АКК, Д/Л, БД, ПРОТИВОТУМАННАЯ ЗАДНЯЯ,

СТОП, AM1, ТУМАН FR, D-D/L,

ОМБРА, S-HTR.

2ГЛАВНАЯ80BBC, ST, D/L N.2, DCC,

STR LOCK, ETCS, HAZ, AM2,

ECU-B N.2, R/I, S-HORN, H-LP MAIN,

H-LP RH HI, H-LP LH HI, H-LP RH LO,

H-LP LH LO.

Блок предохранителей в моторном отсеке (тип C – автомобили с бензиновым двигателем).

Toyoto Verso S (2014) — блок предохранителейToyoto Verso S (2014) — блок предохранителейToyoto Verso S (2014) — блок предохранителей
Toyota Verso S – предохранители – моторный отсек (тип C – автомобили с бензиновым двигателем).
Нет.Усилитель [А]описание
1ALT120PWR HTR, EPS, ABS № 2, DEF,

PTC, HTR, ВЕНТИЛЯТОР RDI, ABS № 1,

ХВОСТОВОЙ № 2, ПАНЕЛЬ, ЗАДНЯЯ ДВЕРЬ, ДВЕРЬ P,

ECU-IG N.1, ECU-IG N.2, кондиционер, МАНОМЕТР,

ОМЫВАТЕЛИ ВЕТРОВОГО СТЕКЛА, СТЕКЛООЧИСТИТЕЛИ, RR, P/W СТЕКЛООЧИСТИТЕЛИ,

ПОРТ R/L, ПОРТ, СИГАРА, АКК,

Д/Л, БД, ЗАДН. ПРОТИВ., СТОП,

AM1, ТУМАН FR, D-D/L, ЗАТЕНЕННЫЙ,

S-HTR.

2ГЛАВНАЯ80ST, D/L N.2, DCCC, STR LOCK,

САОЗ, ЗТВ, АМ2, ЭБУ-Б №2,

R/I, H-LP PRINCIPALE, H-LP RH HI, H-LP LH HI,

H-LP RH LO, H-LP LH LO, MMT.

3СВЕЧЕНИЕ DC/DC80Система освещения двигателя

ЧИТАЙТЕ Toyota Prius XW30 (2011-2015) – блок предохранителей

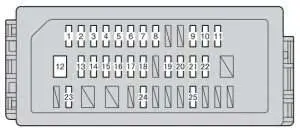

Блок предохранителей под приборной панелью

Toyoto Verso S (2014) — блок предохранителейToyoto Verso S (2014) — блок предохранителейToyoto Verso S (2014) — блок предохранителей
Toyota Verso S — предохранители — панель приборов
Нет.Усилитель [А]описание
1КОДА №210Передние габаритные огни;

Задние фары;

Подсветка номерного знака;

Передние противотуманные фары;

Задний противотуманный фонарь;

Многопортовая система впрыска;

Многопортовая система последовательного впрыска;

Индикатор и индикаторы.

2ПАНЕЛЬ5Счетчики и счетчики;

Подсветка приборной панели;

Переключить подсветку.

3ПОРТА Р/Р20Электрические окна
4ДВЕРЬ П20Электрические окна
5ЭБУ-ИГ №15Электрический вентилятор охлаждения;

грязеотделитель заднего стекла;

Электроусилитель руля;

Основной корпус блока управления;

Дворники;

ЛОС;

Система предупреждения о давлении в шинах.

6ЭБУ-ИГ №25ABS;

ЛОС;

Система «стоп-старт».

7A / C7,5Кондиционер;

Электрическое отопление;

грязеотделитель заднего стекла;

Наружные зеркала заднего вида против усталости.

8РЕЗИНКА10Фонарь заднего хода;

Система управления блокировкой передач;

Контрольные лампы задних ремней безопасности;

Автоматическое антибликовое зеркало заднего вида;

Мультидрайв;

Системный звук;

Палатка с панорамной крышей;

Многопортовая система впрыска;

Многопортовая система последовательного впрыска;

Датчик дождя.

9СТИРАЛЬНАЯ МАШИНА15Кристаллическая шайба
10ТУГОЙ20Уборочные машины
11СТЕКЛООЧИСТИТЕЛЬ ЗАДН.15Задний стеклоочиститель
12П/В30Электрические окна
13ДВЕРЬ П/Л20Электрические окна
14PORTA20Электрические окна
15CIG15Электрические розетки
16ACC5Главный ЭБУ кузова;

Внутренние зеркала заднего вида;

Системный звук;

Система стоп-старт;

Система управления блокировкой передач.

17D / L25Электрическая система блокировки
18OBD7,5Бортовая система диагностики
19ТУМАН РР7,5Задний противотуманный фонарь;

Индикатор и индикаторы.

20STOP7,5Многопортовая система впрыска;

Многопортовая система последовательного впрыска;

Интеллектуальная система входа и взлета;

ABS;

ЛОС;

Светофор;

Высокий стоп-сигнал;

Система управления блокировкой передач.

21AM17,5Система авиаперевозок
22ТУМАН FR15Передние противотуманные фары;

Индикатор и индикаторы.

23ДД / л25Многопортовая система впрыска;

Многопортовая система последовательного впрыска.

24ТЕНЬ25Палатка с панорамной крышей
25S-HTR15Подогревы сидений
