Toyota Yaris iA (2018) — блок предохранителей

Toyota Yaris iA (2018) — Схема блока предохранителей

Год производства: за 2017 г.

Предохранитель прикуривателя (розетка) в Toyota Yaris iA (2018). Предохранитель 5 расположен в блоке предохранителей в блоке предохранителей.

Вано моторе

Toyota Yaris iA (2018) — блок предохранителейToyota Yaris iA (2018) — блок предохранителейToyota Yaris iA (2018) — блок предохранителей
Toyota Yaris iA — Схема блока предохранителей — Моторный отсек
ПредохранительУсилитель [А]описание
1К/У IG115Для защиты нескольких цепей
2ДВИГАТЕЛЬ IG17,5Система управления двигателем
3ЛЮК НА КРЫШЕ10
4ВНУТРЕННИЙ15Воздушный свет
5АНГЛ+Б7,5Система управления двигателем
6АУДИО215Система диффузии звука
7МЕТРО110Комбинированный счетчик
8СРС17,5Воздушная подушка
9МЕТРО27,5
10РАДИО7,5Аудиосистема
11МОТОР315Система управления двигателем
12МОТОР215Система управления двигателем
13МОТОР115Система управления двигателем
14АУДИО125Система диффузии звука
15кондиционер МАГ7,5Кондиционер
16НА НАСОСЕ15
17AT15Система управления палубой подруливающих устройств

(если имеется).

18Д.БЛОКИРОВКА25Электрические дверные замки
19В/Л правая20Маяк (справа)
20АНГЛ + B27,5Система управления двигателем
21КОДА20Задние фары;

Подсветка номерного знака;

Парковочные огни.

22
23КАМЕРЫ25Воздушный свет
24ТУМАН15Противотуманные огни

(см. в дотационе)

25Ч / ЧИСТЫЙ20
26STOP10Стоп-сигналы
27РОГ15Корно
28В/Н ЛГ20Фара (левая)
29АБС/ДСК С30ABS;

Система динамического контроля устойчивости.

30ОПАСНОСТЬ15Аварийное освещение;

Указатели поворотов.

31ТОПЛИВНЫЙ НАСОС15Система электропитания
32Война с топливом25
33ТУГОЙ20Стеклоочиститель и омыватель ветрового стекла
34КАБИНА+Б50Для защиты нескольких цепей
35ВЕНТИЛЯТОР230Охлаждающий вентилятор
36ТОПЛИВНЫЙ НАСОС30
37АБС/ДСК М50ABS;

Система динамического контроля устойчивости.

38ЭВВТ20
39
40ВЕНТИЛЯТОР130Охлаждающий вентилятор
41ВЕНТИЛЯТОР340
42АНГЛ.ГЛАВНАЯ40Система управления двигателем
43EPS60
44УДАЛЕНИЕ ТУМАНА40Грязеотделитель заднего стекла
45IG230Для защиты нескольких цепей
46ИНЖЕКТОР30Система управления двигателем
47РИСКАЛЬДАТОР40Кондиционер
48P.ОКНО130Электрические окна
49DCDC DE40

ЧИТАТЬ Toyota Avensis T270 (2009-2017) – блок предохранителей и реле

Блок предохранителей (левая сторона)

Toyota Yaris iA (2018) — блок предохранителейToyota Yaris iA (2018) — блок предохранителейToyota Yaris iA (2018) — блок предохранителей

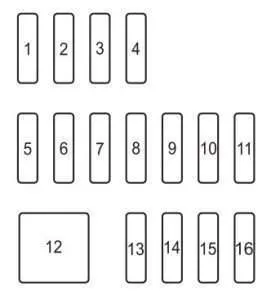

Toyota Yaris iA — Схема блока предохранителей — левая сторона
ПредохранительУсилитель [А]описание
1
2
3
4
5F.ВЫХОД15Розетки для аксессуаров
6
7В ИНД7,5Индикатор переключения передач гибридного автомобиля

(см. в дотационе)

8СПЕЧКИО7,5Управление зеркалом
9
10P.ОКНО225Электрические окна
11Р.ВАЙПЕР15
12
13
14СРС2/ESCL15
15СИДЕНЬЯ ВОЙНА20Подогревы сидений

(см. в дотационе)

16М.ДЕФ7,5Размораживание зеркала

(см. в дотационе)
