Toyota Yaris iA (2017) — блок предохранителей
Содержание
Toyota Yaris iA (2017) — блок предохранителей Схема блока предохранителей
Год производства: за 2017 г.
Предохранитель прикуривателя (розетка) в Toyota Yaris iA (2018). Предохранитель 5 находится в блоке предохранителей.
Вано моторе
| Предохранитель | Усилитель [А] | описание | |
| 1 | К/У IG1 | 15 | Для защиты нескольких цепей |
| 2 | ДВИГАТЕЛЬ IG1 | 7,5 | Система управления двигателем |
| 3 | ЛЮК НА КРЫШЕ | 10 | – |
| 4 | ВНУТРЕННИЙ | 15 | Воздушный свет |
| 5 | АНГЛ+Б | 7,5 | Система управления двигателем |
| 6 | АУДИО2 | 15 | Аудиосистема |
| 7 | МЕТРО1 | 10 | Комбинированный счетчик |
| 8 | СРС1 | 7,5 | Воздушная подушка |
| 9 | МЕТРО2 | 7,5 | Комбинированный счетчик (если имеется). |
| 10 | РАДИО | 7,5 | Аудиосистема |
| 11 | МОТОР3 | 15 | Система управления двигателем |
| 12 | МОТОР2 | 15 | Система управления двигателем |
| 13 | МОТОР1 | 15 | Система управления двигателем |
| 14 | АУДИО1 | 25 | Система диффузии звука |
| 15 | кондиционер МАГ | 7,5 | Кондиционер |
| 16 | НА НАСОСЕ | 15 | Система управления палубой подруливающих устройств (если имеется). |
| 17 | W | 15 | Система управления палубой подруливающих устройств (если имеется). |
| 18 | Д.БЛОКИРОВКА | 25 | Электрические дверные замки |
| 19 | В/Л правая | 20 | Маяк (справа) |
| 20 | АНГЛ + B2 | 7,5 | Система управления двигателем |
| 21 | КОДА | 20 | Задние фары; Подсветка номерного знака; Парковочные огни. |
| 22 | – | – | – |
| 23 | КАМЕРЫ | 25 | Воздушный свет |
| 24 | ТУМАН | 15 | Противотуманные огни (если имеется). |
| 25 | Ч / ЧИСТЫЙ | 20 | – |
| 26 | STOP | 10 | Стоп-сигналы |
| 27 | РОГ | 15 | Корно |
| 28 | В/Н ЛГ | 20 | Фара (левая) |
| 29 | АБС/ДСК С | 30 | ABS; Система динамического контроля устойчивости. |
| 30 | ОПАСНОСТЬ | 15 | Аварийное освещение; Указатели направления. |
| 31 | ТОПЛИВНЫЙ НАСОС | 15 | Система электропитания |
| 32 | Война с топливом | 25 | – |
| 33 | ТУГОЙ | 20 | Дворники |
| 34 | КАБИНА+Б | 50 | Для защиты нескольких цепей |
| 35 | ВЕНТИЛЯТОР2 | 30 | Охлаждающий вентилятор |
| 36 | ТОПЛИВНЫЙ НАСОС | 30 | – |
| 37 | АБС/ДСК М | 50 | ABS; Система динамического контроля устойчивости. |
| 38 | ЭВВТ | 20 | Система управления двигателем (если имеется). |
| 39 | – | – | – |
| 40 | ВЕНТИЛЯТОР1 | 30 | Охлаждающий вентилятор |
| 41 | ВЕНТИЛЯТОР3 | 40 | – |
| 42 | АНГЛ.ГЛАВНАЯ | 40 | Система управления двигателем |
| 43 | EPS | 60 | Система гидроусилителя руля (объявиться). |
| 44 | УДАЛЕНИЕ ТУМАНА | 40 | Грязеотделитель заднего стекла |
| 45 | IG2 | 30 | Для защиты нескольких цепей |
| 46 | ИНЖЕКТОР | 30 | Система управления двигателем |
| 47 | РИСКАЛЬДАТОР | 40 | Кондиционер |
| 48 | P.ОКНО1 | 30 | Электрические окна |
| 49 | DCDC DE | 40 | – |
ПРОЧИТАЙТЕ Toyota Hilux (1997-2005) – блок предохранителей и реле

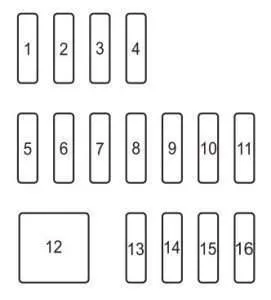

Блок предохранителей (левая сторона)
| Предохранитель | Усилитель [А] | описание | |
| 1 | – | – | – |
| 2 | – | – | – |
| 3 | – | – | – |
| 4 | – | – | – |
| 5 | F.ВЫХОД | 15 | Розетки для аксессуаров |
| 6 | – | – | – |
| 7 | ВЕТЕР | 7,5 | Индикатор переключения передач гибридного автомобиля (если имеется). |
| 8 | ЛЮСТРО | 7,5 | Управление зеркалом |
| 9 | – | – | – |
| 10 | P.ОКНО2 | 25 | Электрические окна |
| 11 | Р.ВАЙПЕР | 15 | – |
| 12 | – | – | – |
| 13 | – | – | – |
| 14 | СРС2/ESCL | 15 | – |
| 15 | КОЛЬТИО ВОЙНА | 20 | Подогревы сидений (если имеется). |
| 16 | М.ДЕФ | 7,5 | Размораживание зеркала (если имеется). |
