Toyota Verso-S (2010-2017) – блок предохранителей и реле
Содержание
Это касается автомобилей, выпущенных в разные годы:
2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.
Вано моторе
- Блок управления полозьями с приводом
- Блок предохранителей
- Блок управления топливным насосом
- Преобразователь для автомобилей ECO Run
- Блок предохранителей 2
- Левый руль 1NR-FE: ECM
- LHD 1ND-TV: ECM
- Блок подключения предохранителей
- Праворуль: ЕСМ
- Реле свечей накаливания
Блок предохранителей в моторном отсеке 1

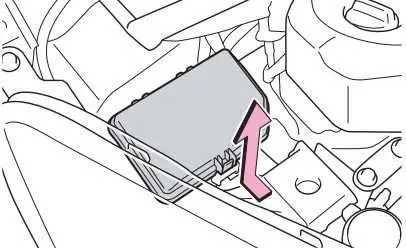

Нажмите на выступ и снимите крышку.
| Номер | Ампер [A] | описание |
| 1 | 7.5 | Многоточечная система впрыска топлива/система последовательного многоточечного впрыска топлива |
| 2 | 20 | Бензин: Многоточечная система впрыска топлива / Система последовательного многоточечного впрыска топлива |
| 30 | Дизель: Многоточечная система впрыска топлива/Последовательная многоточечная система впрыска топлива, предохранитель «EFI №2». | |
| 3 | 7.5 | Многоточечная система впрыска топлива/система последовательного многоточечного впрыска топлива |
| 4 | 10 | Корно |
| 5 | 10 | Система стоп-старт, многоточечная система впрыска топлива/система последовательного многоточечного впрыска топлива |
| 6 | 10 | интеллектуальная система запуска и входа, многоточечная система впрыска топлива / последовательная многоточечная система впрыска топлива, многорежимная механическая коробка передач, система подушек безопасности SRS, система блокировки рулевого управления, стоп-сигналы, система остановки и запуска |
| 7 | 15 | Многоточечная система впрыска топлива/система последовательного многоточечного впрыска топлива |
| 8 | 7.5 | Счетчик и счетчики, система Stop&Start |
| 9 | – | – |
| 10 | – | – |
| 11 | 25 | Электрический подогреватель, многоточечная система впрыска топлива/система последовательного многоточечного впрыска топлива |
| 12 | 50 | Электроусилитель руля |
| 13 | 30 | АБС, ВСК |
| 14 | 30 | Обогреватель заднего стекла |
| 15 | 80 | PTC-обогреватель, обогреватели наружных зеркал. |
| 16 | – | – |
| 17 | 40 | Кондиционер |
| 18 | – | – |
| 19 | 30 | Электрический вентилятор охлаждения |
| 20 | 50 | АБС, ВСК |
| 21 | 40 | Система запуска и остановки |
| 22 | 30 | Система защиты |
| 23 | – | – |
| 24 | 25 | Серратура электрическая |
| 25 | 30 | Предохранители «КУПОЛ», «ЭБУ-Б №1». |
| 26 | 20 | Система блокировки рулевого управления |
| 27 | 5 | Основной корпус ЭБУ, интеллектуальная система ввода и запуска |
| 28 | 15 | Внутреннее освещение, аудиосистема, VSC |
| 29 | 10 | Многоточечная система впрыска топлива/система последовательного многоточечного впрыска топлива |
| 30 | 10 | Включите светофоры |
| 31 | 7.5 | Многоточечная система впрыска топлива/система последовательного многоточечного впрыска топлива, интеллектуальная система входа и запуска, система запуска, многорежимная механическая коробка передач |
| 32 | 5 | Индикаторы и счетчики, электрозамок, беспроводной пульт дистанционного управления, система «стоп-старт», интеллектуальная система входа и запуска, многорежимная механическая коробка передач, система кондиционирования. |
| 33 | – | – |
| 34 | 50 | Предохранители «EFI MAIN», «ECD MAIN», «EFI №2», «EFI №3», «IG2», «IGN», «MET», «HORN» |
| Реле | ||
| R1 | Электрический вентилятор охлаждения (ВЕНТИЛЯТОР №2) | |
| R2 | Электрический вентилятор охлаждения (ВЕНТИЛЯТОР №1) | |
| R3 | Обогрев заднего стекла (DEF) | |
| R4 | Система запуска (СТ) | |
| с системой «Стоп-Старт»; 1NZ-FE: Система запуска (ST2) | ||
ЧИТАЙТЕ Toyota FJ Cruiser (2010 г.) – блок предохранителей и реле
Блок предохранителей в моторном отсеке 2

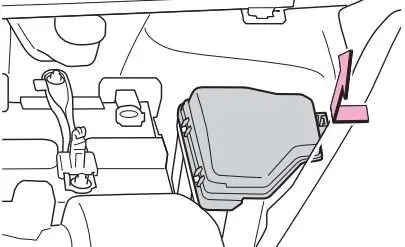

Нажмите на выступ и снимите крышку.
| Номер | Ампер [A] | описание |
| 1 | – | – |
| 2 | 15 | Отражатель |
| 3 | 10 | Многоточечная система впрыска топлива/система последовательного многоточечного впрыска топлива |
| 4 | 7.5 | Предохранители «H-LP RH LO», «H-LP LH LO». |
| 5 | 50 | Многорежимная механическая коробка передач |
| 40 | с системой «Стоп-Старт»; 1NZ-FE: Система запуска | |
| 6 | 10 | Правая фара (дальний свет) |
| 7 | 10 | Левая фара (дальний свет), индикатор и счетчики |
| 8 | 10 | Галоген: правая фара (ближний свет) |
| 15 | HID: правая фара (ближний свет) | |
| 9 | 10 | Галоген: левая фара (ближний свет), ручка ручного корректора фар. |
| 15 | HID: левая фара (ближний свет), ручка ручного корректора фар. | |
| 10 | – | – |
| 11 | – | – |
| 12 | – | – |
| 13 | – | – |
| 14 | – | – |
| Реле | ||
| R1 | Диммер (ДИМ) | |
| R2 | Дневные ходовые огни/защита от кражи (EU-DRL/S-HORN) | |
| R3 | Маяк/Дневной свет (H-LP/US-DRL) | |
| R4 | Интеграционное реле | |
| R5 | 1NR-FE, 1ND-TV: дневные ходовые огни (ДХО) | |
| с системой Stop & Start 1NZ-FE: Стартер ((ST) до мая 2014 г.) | ||
| R6 | 1НР-ФЭ, 1НД-ТВ: (О/П ССО) | |
| R7 | Многорежимная механическая коробка передач (ММТ) | |

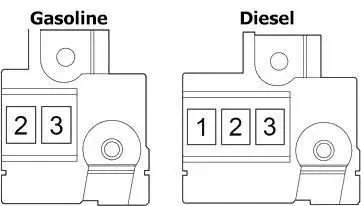

Блок подключения предохранителей

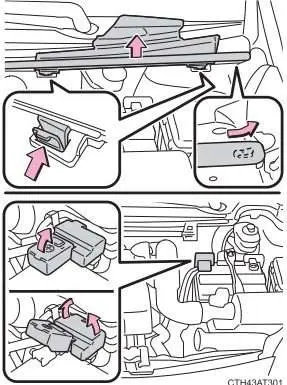

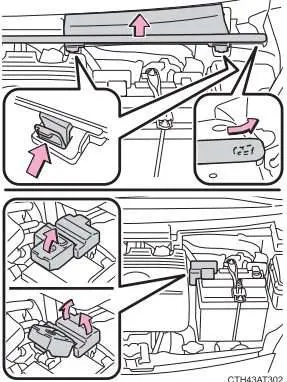

Потяните резиновую полоску по краю, чтобы отсоединить ее от крышки, затем нажмите на выступы и снимите крышку. Снимите крышку клемм аккумуляторной батареи, а затем крышку блока предохранителей.
Левостороннее движение
Двигайтесь справа
| Номер | имя | Ампер [A] | описание |
| 1 | 80 | Система подогрева двигателя | |
| 2 | ГЛАВНАЯ | 80 | «BBC», «S-HORN», «ST», «D/L №2», «DCC», «STR LOCK», «ETCS», «HAZ», «AM2», «ECU-B No. 2», «R/I», «H-LP PRINCIPALE», «H-LP RH HI», «H-LP LH HI», «H-LP RH LO», «H-LP LH LO», «MMT» «фузибили» |
| 3 | ALT | 120 | «PWR HTR», «EPS», «ABS №2», «DEF», «PTC», «HTR», «RDI FAN», «ABS №1», «ХВОСТ №2», «ПАНЕЛЬ», «PORTE» «Р/Р», «ДОЗВИ П», «СПРЗ-ИГ № 1», «СПРЗ-ИГ № 2», «А/С», «ИНДИКАТОР», «ОПРЫСКИВАТЕЛЬ», «СТЕКЛООЧИСТИТЕЛЬ», «RR СТЕКЛООЧИСТИТЕЛЬ» «», P/W», «PORTA R/L», «PORTA», «CIG», «ACC», «D/L», «OBD», «FOG RR», «STOP», «AM1», Фузибили «FOG FR»»,»DD/L»,»SHADE»,»S-HTR» |
ЧИТАЙТЕ Toyota Land Cruiser 200 / J200 / V8 (2014-2018) – блок предохранителей и реле
Пассажирский салон

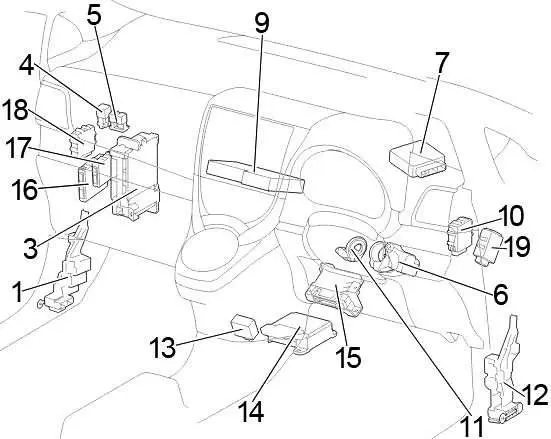

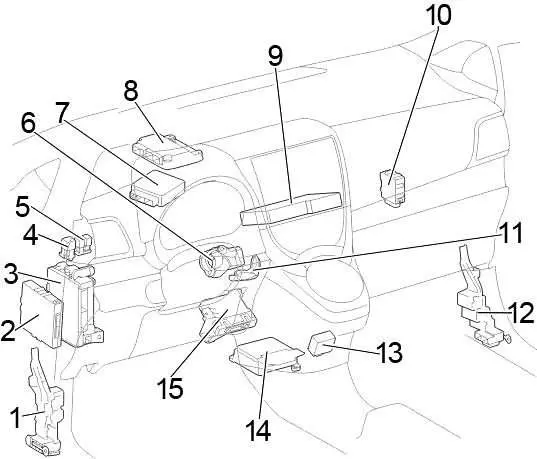

Левостороннее движение
Двигайтесь справа
- Блок подключения
- Левый руль: ЭБУ остановки и запуска двигателя без системы стоп-старт: ЭБУ управления энергопотреблением
- Блок предохранителей основного корпуса/ЭБУ
- Реле обогревателя (HTR)
- Релейная коробка
- Привод блокировки рулевого управления
- Блок управления гидроусилителем руля
- Блок управления коробкой передач
- Модуль расширения
- Реле стеклоочистителя
- Усилитель транспондерного ключа
- Блок подключения
- Блок управления блокировкой коробки передач
- Центральный датчик подушки безопасности
- Усилитель кондиционера
- Правый руль: остановка двигателя и запуск ЭБУ.
- RHD: ЭБУ управления энергопотреблением
- Правый руль: ЭБУ корректора фар
- RHD: Реле управления дверью с двойным замком

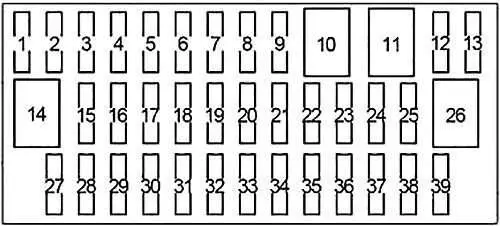

Схема блока предохранителей в салоне

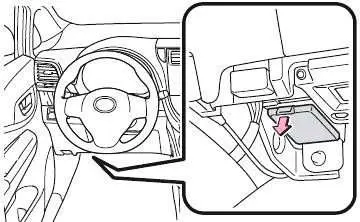

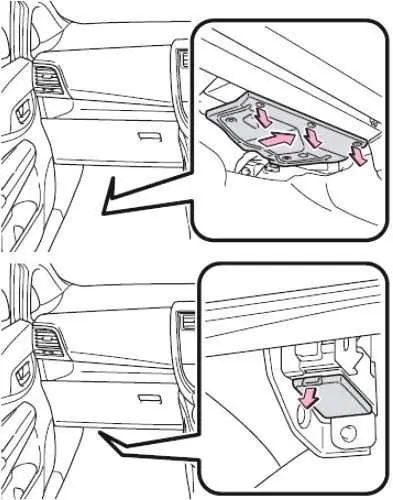

Панель предохранителей расположена под левой частью приборной панели.
Левый руль: снимите крышку.
Правостороннее рулевое управление: снимите крышку, а затем снимите крышку (не снимайте крышку, применяя чрезмерную силу, так как она прикреплена к фонарю в пространстве для ног).
| Номер | Ампер [A] | описание |
| 1 | – | – |
| 2 | – | – |
| 3 | – | – |
| 4 | 15 | Обогреватели сидений |
| 5 | – | – |
| 6 | – | – |
| 7 | – | – |
| 8 | 25 | Панорамный тент |
| 9 | – | – |
| 10 | – | – |
| 11 | – | – |
| 12 | 25 | Многоточечная система впрыска топлива/система последовательного многоточечного впрыска топлива |
| 13 | – | – |
| 14 | – | – |
| 15 | 15 | Передние противотуманные фары, манометр и счетчики |
| 16 | 7.5 | Система защиты |
| 17 | 7.5 | Многоточечная система впрыска топлива/система последовательного многоточечного впрыска топлива, интеллектуальная система входа и запуска, ABS, VSC, многорежимная механическая коробка передач, стоп-сигналы, высокий стоп-сигнал, система управления блокировкой передач |
| 18 | 7.5 | Задний противотуманный фонарь, манометр и счетчики |
| 19 | – | – |
| 20 | 7.5 | Бортовая система диагностики |
| 21 | 25 | Электрическая система закрытия дверей |
| 22 | 5 | Главный ЭБУ кузова, наружные зеркала заднего вида, аудиосистема, система «стоп-старт», система управления блокировкой коробки передач |
| 23 | 15 | Электрические розетки |
| 24 | 20 | Электрические окна |
| 25 | 20 | Электрические окна |
| 26 | 30 | Электрические окна |
| 27 | 15 | Задний стеклоочиститель |
| 28 | 20 | Дворники |
| 29 | 15 | Очиститель окон |
| 30 | – | – |
| 31 | – | – |
| 32 | 10 | Фонарь заднего хода, система управления блокировкой коробки передач, задние фонари с предупреждением о непристегнутых ремнях безопасности, автоматическое антибликовое покрытие зеркал, многоточечное наведение, аудиосистема, панорамная крыша, многоточечная система впрыска топлива/система последовательного многоточечного впрыска топлива, датчик дождя |
| 33 | 7.5 | Система кондиционирования, электрообогрев, обогрев заднего стекла, наружные зеркала заднего вида. |
| 34 | 5 | Система ABS, VSC, Стоп и Старт |
| 35 | 5 | Электрический вентилятор охлаждения, обогрев заднего стекла, электроусилитель руля, главный ЭБУ, дворники, VSC |
| 36 | 20 | Электрические окна |
| 37 | 20 | Электрические окна |
| 38 | 5 | Индикаторы и счетчики, подсветка приборной панели, подсветка переключателей |
| 39 | 10 | Передние габаритные огни, задние фонари, освещение номерного знака, передние противотуманные фонари, задние противотуманные фонари, многоточечная система впрыска топлива/система последовательного многоточечного впрыска топлива, индикатор и счетчики |
ЧИТАТЬ Toyota Land Cruiser Prado (J150) (2010-2018) – блок предохранителей и реле
Релейная коробка
| Номер | Реле |
| R1 | – |
| R2 | Передний противотуманный фонарь (FR FOG) |
