Toyota Supra IV (1992-1997) — блок предохранителей

Toyota Supra IV (1992-1997) — Схема блока предохранителей

Год производства: 1992, 1993, 1994, 1995, 1996, 1997.

Предохранитель прикуривателя (розетка) на Toyota Supra IV 1992-1997 гг. Предохранитель 10 находится в блоке предохранителей панели приборов.

Щиток приборов

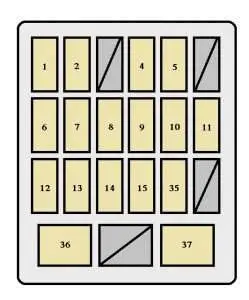

Toyota Supra — предохранители — панель приборов

Вано моторе

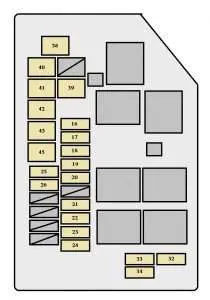

Toyota Supra — предохранители — моторный отсек

Предохранители (тип А)

Предохранитель		Усилитель [А]	описание
1	ТУГОЙ	20	Дворники и омыватели лобового стекла; Задний дворник и омыватель ветрового стекла.
2	HTR	7,5	Кондиционер
3	SEAT-HTR	7,5	Подогревы сидений
4	ST	7,5	Система авиаперевозок
5	IGN	7,5	Система зарядки; Индикатор полоскания; Многопортовая система впрыска; Многопортовая система последовательного впрыска; Система подушек безопасности SRS.
6	ПАНЕЛЬ	10	Подсветка приборной панели; Управление освещением панели приборов.
7	МИР-ХТР	10	Обогрев зеркала
8	GIRO	7,5	Включение сигнальных ламп
9	STOP	15	Светофор; Устройство отключения круиз-контроля.
10	CIG	15	Более легкий; Кондиционер; Система подушек безопасности SRS; Противоугонная система; Система управления блокировкой передач.
11	РАД №2	7,5	Радио; Кассетный проигрыватель; Силовая антенна.
12	КОДА	10	Задние фары; Парковочные огни; Передние габаритные фонари; Задние габаритные фонари; Подсветка номерного знака.
13	ЭБУ-ИГ	10	Система круиз-контроля; Антиблокировочная система; Усилитель руля; Электрическая антенна; Система предотвращения грабежей; Система управления блокировкой передач; Система контроля тяги.
14	РЕЗИНКА	10	Индикаторы и метрики; Индикаторы технического обслуживания e сигнальные колокола (за исключением контрольных ламп с не загружен и дверь открыта); грязеотделитель заднего стекла; Система зарядки; Круиз-контроль; Автоматическая коробка передач с электронным управлением; Система контроля тяги.
15	ЭБУ-Б	10	Кондиционер; Круиз-контроль; Антиблокировочная система; Система подушек безопасности SRS; Система контроля тяги.
16	ЭФИ №2	30	Многопортовая система впрыска; Многопортовая система последовательного впрыска.
17	ЭФИ №1	30	Многопортовая система впрыска; Многопортовая система последовательного впрыска.
18	AM2	30	Система авиаперевозок
19	ТУМАН	15	Передние противотуманные фары
20	HAZ-РОГ	15	Аварийное освещение; Корна.
21	ПРОФ	7,5	Система контроля тяги
22	АЛЬТ-С	7,5	Система зарядки
23	вагранка	7,5	Внутреннее освещение; Персональное освещение; Дополнительное освещение дверей; Освещение багажника; Подсветка замка зажигания; Световой сигнал открытой двери; Система сдерживания взломов; Система дневных ходовых огней.
24	КОЛЕСО № 1	20	Кассетный проигрыватель
25	ГОЛОВА (ПРАВАЯ)	15	Маяк справа
26	ГОЛОВКА (ЛЕВАЯ)	15	Левая фара
27	ТЕСТА (ПРАВЫЙ ЭТАЖ)	15	Фара (ближний свет)
28	ТЕСТ (LH-LWR)	15	Левая фара (ближний свет)
29	ТЕСТА (RH-UPR)	15	Фара (дальний свет)
30	ТЕСТА (LH-UPR)	15	Левая фара (дальний свет)
31	DRL	7,5	Система дневных ходовых огней
32	ЗАПАСНЫЕ ЧАСТИ	30	Запасной предохранитель
33	ЗАПАСНЫЕ ЧАСТИ	7,5	Запасной предохранитель
34	ЗАПАСНЫЕ ЧАСТИ	15	Запасной предохранитель
35	OBD-II	7,5	Бортовая система диагностики

ПРОЧИТАЙТЕ Toyota ProAce (2016-2022) – блок предохранителей и реле

Предохранители (тип B)

Предохранитель		Усилитель [А]	описание
36	PORTA	30	Электрический стеклоподъемник; Система запирания дверей; Система защиты от взломов.
37	УДАЛЕНИЕ ТУМАНА	30	Грязеотделитель заднего стекла

Предохранители (тип C)

Предохранитель		Усилитель [А]	описание
38	ALT	120	Система зарядки
39	ГЛАВНАЯ	50	Система запуска, фары
40	HTR	50	Кондиционер
41	FAN	30	Электрический вентилятор охлаждения
42	АБС №1	60	Антиблокировочная система; Система контроля тяги.
43	AM1	50	Электронная система зажигания, распределитель зажигания.
44	AM1	60	Электронная система зажигания, распределитель зажигания.
45	ПИТАНИЕ	60	предохранители «ПАНЕЛЬ», «СТОП», «ХВОСТ», «ECU-B», «DEFOG» и «PORT».
