Toyota Sienna XL10 (2001-2003) — блок предохранителей и реле

Применяется к новым автомобилям в годах:

2001, 2002, 2003.

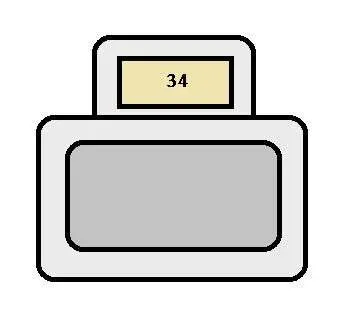

Пассажирский салон

Номер	Ампер [A]	описание
22	10 А.	Система кондиционирования, противозапотевающее заднее стекло
23	10 А.	Приборы и счетчики, сервисные индикаторы и предупреждающие звуковые сигналы (кроме индикатора разрядки и открытой двери), электрические стеклоподъемники, система дневных ходовых огней, фонари заднего хода, сдвижная дверь с электроприводом, автоматическое антибликовое зеркало заднего вида, компас
24	25A	Стеклоочиститель и омыватель лобового стекла, стеклоочиститель и омыватель лобового стекла
25	10 А.	Многоточечная система впрыска топлива/система последовательного многоточечного впрыска топлива, противотуманное наружное зеркало заднего вида
26	15A	Система круиз-контроля, антиблокировочная система тормозов, система противоскольжения автомобиля, запирание с помощью беспроводной системы дистанционного управления, противоугонная система.
27	5A	Приборы и счетчики, система зарядки, система подушек безопасности SRS, преднатяжители ремней безопасности, многоточечная система впрыска топлива/система последовательного многоточечного впрыска топлива
28	15A	Стоп-сигналы, круиз-контроль, высокий стоп-сигнал, задние фонари
29	10 А.	Габаритные огни, передние габаритные огни, освещение номерного знака, задние фонари, электрические раздвижные двери
тридцать	15A	Электрические задние стеклоподъемники
31	7.5A	Бортовая система диагностики
32	15A	Электрические розетки
33	5A	Многоточечная система впрыска топлива/система последовательного многоточечного впрыска топлива
34	25A	Система блокировки дверей, противоугонная система.
35	7.5A	Индикатор и одометр, автозвук, часы, кондиционер, управление освещением панели приборов, обогрев заднего стекла, электронная коробка передач, аварийное освещение, габаритные огни, подогрев сидений, электропривод задних боковых стекол, электропривод сдвижной двери
36	7.5A	Указатели поворотов, аварийные указатели поворотов
37	7.5A	Автомобильная аудиосистема
38	15A	Прикуриватель, часы, электроуправление зеркалами заднего вида, система подушек безопасности SRS, преднатяжители ремней безопасности, фонари заднего хода, противоугонная система, система кондиционирования.
39	5A	Передний кондиционер
49	30A	Обогреватель заднего стекла
50	30A	Электрические стеклоподъемники, люк с электроприводом, сиденье с электроприводом, сдвижная дверь с электроприводом (правая сторона), предохранитель «PWR-VENT».
51	40A	Предохранители «CIG», «РАДИО №2», «ECU-IG», «СТИРАТЕЛЬ», «ОБОГРЕВАТЕЛЬ», «ИНДИКАТОР» и «ПОВОРОТ».

ПРОЧИТАЙТЕ Toyota 4Runner (1999-2000) – Блок предохранителей

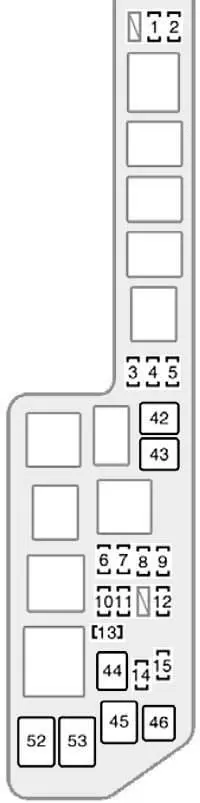

Номер блока предохранителей в моторном отсеке. 1

Номер	Ампер [A]	описание
1	20A	обогреватели сидений
2	25A	Датчик соотношения воздух-топливо
3	Запасной предохранитель
4	Запасной предохранитель
5	Запасной предохранитель
6	5A	Система загрузки
7	15A	Правая фара (дальний свет)
8	15A	Многоточечная система впрыска топлива/система последовательного многоточечного впрыска топлива
9	10 А.	Звуковой сигнал, противоугонная система
10	10 А.	Аварийные знаки
11	30A	Предохранители «IGN» и «STARTER».
12	15A	Левая фара (дальний свет)
13	20A	Автомобильная аудиосистема
14	10 А.	Часы, индивидуальное освещение, подсветка салонного зеркала, потолочное освещение двери, освещение багажника, сигнальная лампа открытой двери, контрольная лампа замка зажигания, противоугонная система, система дневных ходовых огней, внутреннее освещение, система кондиционирования, беспроводной пульт дистанционного управления, устройство открывания гаражных ворот
15	10 А.	Круиз-контроль, подсветка SRS, электрическая сдвижная дверь.
42	30A / 40A	Электрические вентиляторы охлаждения (с приводом – 40 А; без привода – 30 А)
43	30A / 40A	Электрические вентиляторы охлаждения (с приводом – 40 А; без привода – 30 А)
44	40A	Система дневных ходовых огней, предохранители «H-LP RH (LO)» и «H-LP LH (LO)».
45	40A	Задняя система кондиционирования
46	50A	Передний кондиционер
52	140A	Система зарядки, предохранители «FL ABS», «INP», «HTR» и «R/RA/C».
53	100A	Предохранители «АМ1» и «DEF».

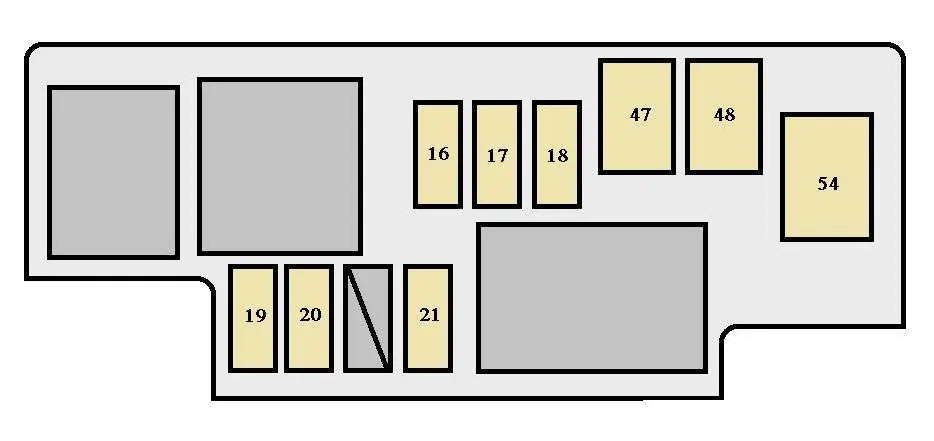

Номер блока предохранителей в моторном отсеке. 2

Номер	Ампер [A]	описание
16	20A	Передние противотуманные фары
17	25A	Система контроля заноса автомобиля
18	25A	Система контроля заноса автомобиля
19	10 А.	Левая фара (ближний свет)
20	10 А.	Правая фара (ближний свет)
21	5A	Система контроля заноса автомобиля
47	30A	Электрическая раздвижная дверь (левая сторона)
48	40A	Задняя система кондиционирования
54	60A	Система предотвращения блокировки колес
