Toyota Sienna XL10 (1998-2000) — блок предохранителей и реле

Применяется к новым автомобилям в годах:

1998, 1999, 2000.

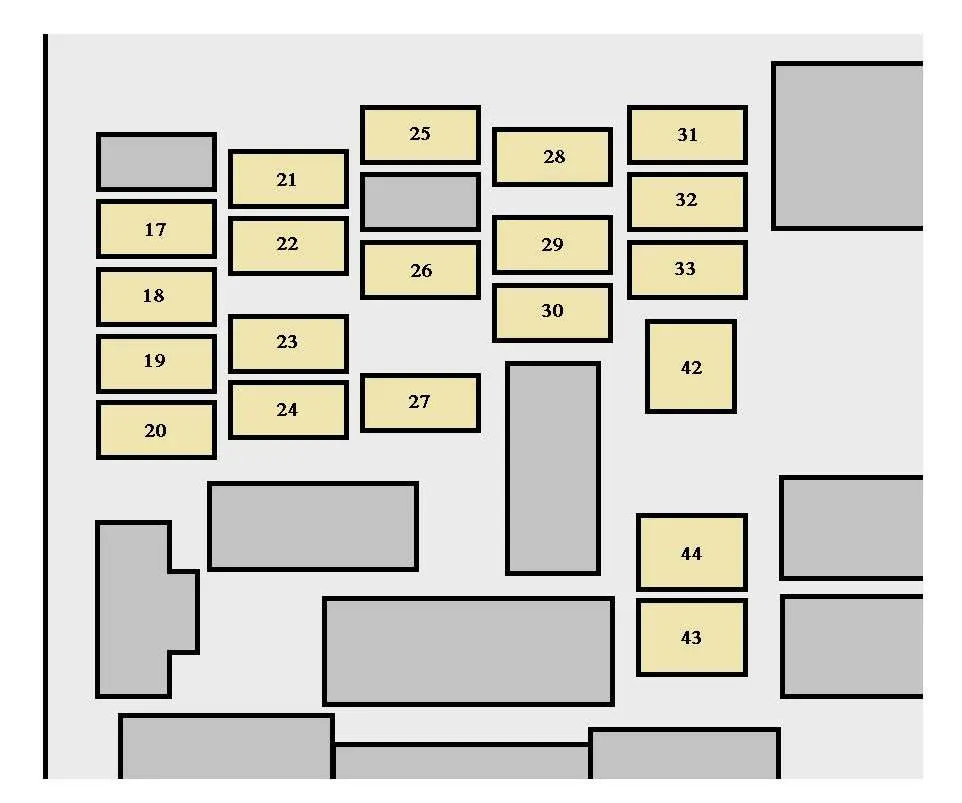

Пассажирский салон

Номер	Ампер [A]	описание
17	10 А.	Система кондиционирования, противозапотевающее заднее стекло
18	10 А.	Индикаторы и счетчики, сервисные индикаторы и предупреждающие звуки (кроме индикатора разрядки и открытия двери), электрические стеклоподъемники, система дневных ходовых огней, аварийное освещение.
19	20A / 25A	Стеклоочистители и омыватели ветрового стекла (1998-1999 гг. – 20А; 2000 г. – 25А)
20	10 А.	Многоточечная система впрыска топлива/система последовательного многоточечного впрыска топлива, противотуманное наружное зеркало заднего вида
21	15A	Круиз-контроль, антиблокировочная система тормозов, замок с беспроводным дистанционным управлением, противоугонная система
22	5A	Приборы и счетчики, система зарядки, система подушек безопасности SRS, преднатяжители ремней безопасности, многоточечная система впрыска топлива/система последовательного многоточечного впрыска топлива
23	15A	Стоп-сигналы, круиз-контроль, высокий стоп-сигнал, задние фонари
24	10 А.	Габаритные огни, передние габаритные огни, освещение номерного знака, задние фонари
25	15A	Электрические задние стеклоподъемники
26	7.5A	Бортовая система диагностики
27	15A	Розетка
28	5A	Приборы и счетчики, система подушек безопасности SRS, преднатяжители ремней безопасности, многоточечная система впрыска топлива/система последовательного многоточечного впрыска топлива
29	20A	Система блокировки дверей, противоугонная система.
тридцать	7.5A	Индикатор и одометр, автозвук, часы, кондиционер, управление освещением панели приборов, обогрев заднего стекла, электронная коробка передач, аварийка, габаритные огни
31	7.5A	Указатели поворотов, аварийные указатели поворотов
32	7.5A	Автомобильная аудиосистема
33	15A	Прикуриватель, часы, электропривод зеркал заднего вида, система подушек безопасности SRS, преднатяжители ремней безопасности, фонари заднего хода, противоугонная система

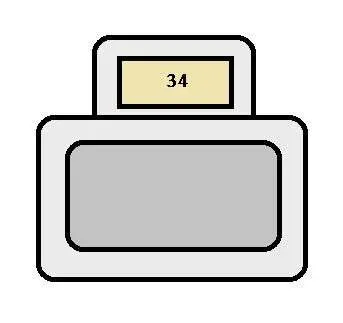

34	5A	Кондиционер
43	30A	Обогреватель заднего стекла
44	40A	Предохранитель «ИНП».
45	30A	Электрические стеклоподъемники, люк с электроприводом, сиденье с электроприводом, сдвижная дверь с электроприводом, предохранитель «PWR-VENT».

ПРОЧИТАЙТЕ Toyota Aygo AB10 (2012-2014) – Блок предохранителей

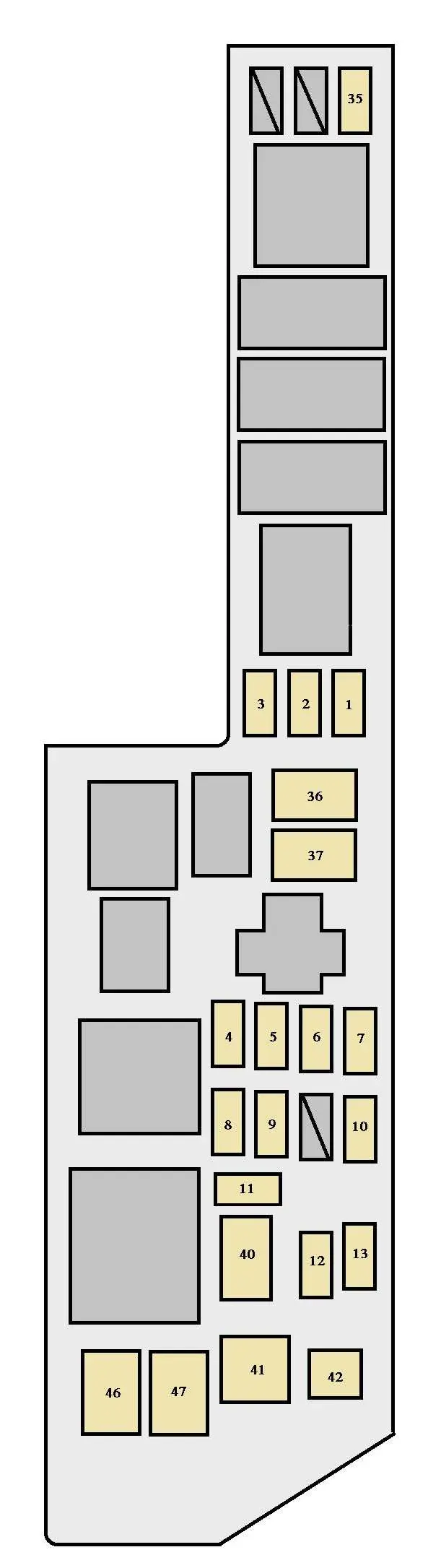

Номер блока предохранителей в моторном отсеке. 1

Номер	Ампер [A]	описание
1	Запасной предохранитель
2	Запасной предохранитель
3	Запасной предохранитель
4	5A	Система загрузки
5	15A	Правая фара
6	15A	Многоточечная система впрыска топлива/система последовательного многоточечного впрыска топлива
7	10 А.	Звуковой сигнал, противоугонная система
8	10 А.	Аварийные знаки
9	30A	Предохранители «IGN» и «STARTER».
10	15A	Левая фара
11	20A	Автомобильная аудиосистема
12	10 А.	Часы, индивидуальное освещение, подсветка салонного зеркала, потолочное освещение дверей, освещение багажника, сигнальная лампа открытой двери, контрольная лампа замка зажигания, противоугонная система, система дневных ходовых огней, освещение салона
13	10 А.	Круиз-контроль, сигнальная лампа подушек безопасности SRS, сдвижные двери с электроприводом
35	25A	система ЭФИ
38	30A / 40A	Электрические вентиляторы охлаждения (с приводом – 40 А; без привода – 30 А)
39	30A / 40A	Электрические вентиляторы охлаждения (с приводом – 40 А; без привода – 30 А)
40	40A	Предохранители «DRL», «H-LP RH» и «H-LP LH».
41	40A	Задняя система кондиционирования
42	50A	Кондиционер
46	140A	Система зарядки, предохранители «FL ABS», «INP», «HTR» и «R/RA/C».
47	100A	Предохранители «АМ1» и «DEF».

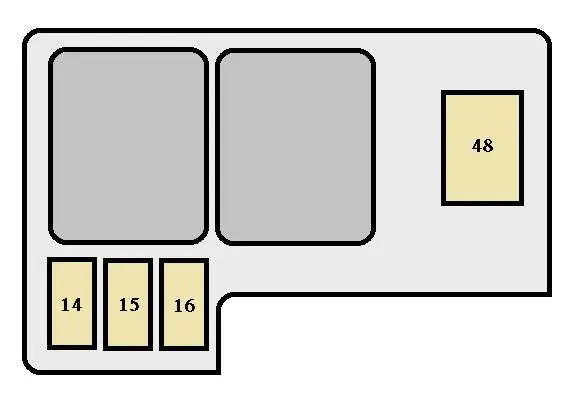

Номер блока предохранителей в моторном отсеке. 2

с ДХО (система дневных ходовых огней)

без ДХО

Номер	Ампер [A]	описание
14	5A	Система дневных ходовых огней
15	10 А.	Левая фара (ближний свет)
16	10 А.	Правая фара (ближний свет)
48	60A	Система предотвращения блокировки колес
