Toyota RAV4 XA30 и CA30 (2006-2012) – блок предохранителей

Toyota RAV4 XA30 и CA30 — Схема блока предохранителей

Год производства: 2006, 2007, 2008, 2009, 2010, 2011, 2012.

Предохранителями прикуривателя Toyota RAV4 (электрические розетки) являются предохранители 23 (прикуриватель), 24 (электрические розетки), 27 (электрические розетки), 12 в блоке предохранителей панели приборов и предохранитель 18 (розетка 115 В) в двигателе. отсек с блоком предохранителей 1.

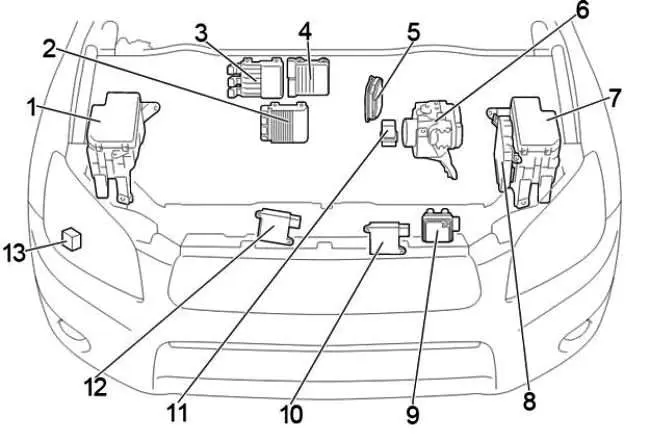

Вано моторе

Положение

описание

1. Блок предохранителей и реле 1
2. 2AD-FHV, 2AD-FTV: Блок управления форсунками (EDU) (с декабря 2008 г.).
3. 2AD-FHV: Блок управления форсунками (EDU) (до декабря 2008 г.).
4. 2AD-FTV: Блок управления форсунками (EDU) (до декабря 2008 г.).
5. Клапанматик
6. блок управления АБС
7. Блок предохранителей и реле 2
8. Блок управления двигателем
9. Блок управления коробкой передач
10. Блок управления вентилятором охлаждения или блок управления левым вентилятором охлаждения
11. Реле свечей накаливания
12. Правый блок управления вентилятором охлаждения
13. Реле омывателя фар

Блок предохранителей и реле 1

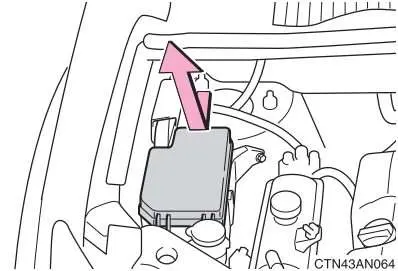

С правой стороны, под крышкой.

описание

1	Не используется
2	Не используется
3	Не используется
4	7,5А – Кондиционер; Электрические стеклоподъемники.
5	7,5А — Система зарядки
	7.5А — Аудиосистема (JBL)
6	20А — Система блокировки рулевого колеса (с системой запуска и входа без ключа)
7	Не используется
8	DCC
9	20А — Системный звук
10	10А – Система беспроводного дистанционного управления; Усилитель руля; Кузовная электроника; Сторожить; Приборная доска; Система бесключевого доступа; Открытие и запуск; Центральный замок; Системный звук; Навигационная система; Инструментарий.
11	10А – подсветка замка зажигания; Подсветка кнопки запуска двигателя (с системой бесключевого доступа и запуска); Подсветка выключателя «ENGINE START STOP» (при системе бесключевого доступа и запуска); Внутреннее освещение; Косметическая подсветка зеркала; Подсветка багажника; Персональное освещение; Освещение нижней части кабины.
12	–
13	10А – Светофор слева.
14	10А – Светофор справа.
15	10А – Светофор слева.
16	10А — Проектор ближнего света
17	–
18	15А – Преса (115В)
19	30А — Разъем прицепа
20	25А — Автономный отопитель салона
21	Не используется
22	20А — Зона обогрева остальных щеток стеклоочистителя
23	50А — Кондиционер
24	50А — Дополнительный отопитель
25	50А 840Вт: Дополнительный обогреватель
	30А 300Вт: Дополнительный обогреватель
26	50А 840Вт: Дополнительный обогреватель
	30А 300Вт: Дополнительный обогреватель
27	50А — Предохранители: 13, 14, 15, 16.
28	Не используется
29	30А — Вентилятор охлаждения
	50A – 2GR-FE с возможностью подключения: вентилятор охлаждения
30	30А — Вентилятор охлаждения
	50A – 2GR-FE с возможностью подключения: вентилятор охлаждения
31	30А – Очистка фар
R1	Выключатель света, дальний свет
R2	Фары, ближний свет
R3	Дневные ходовые огни (№4)
R4	Дневные ходовые огни (№3)
R5	Кроме 2GR-FE: Вентилятор охлаждения (№ 3).
R6	Кроме 2GR-FE: Вентилятор охлаждения (№ 2).
R7	Кроме 2GR-FE: Вентилятор охлаждения (№ 1).
R8	Не используется
R9	Зона обогрева остальных щеток стеклоочистителя
R10	Дневные ходовые огни (№2)
R11	Кроме 2GR-FE: дополнительный отопитель.
R12	Кроме 2GR-FE: дополнительный отопитель.
	2GR-FE: Вентилятор охлаждения (№2)
R13	2GR-FE: Вентилятор охлаждения (№1)
	Кроме 2GR-FE: дополнительный отопитель.

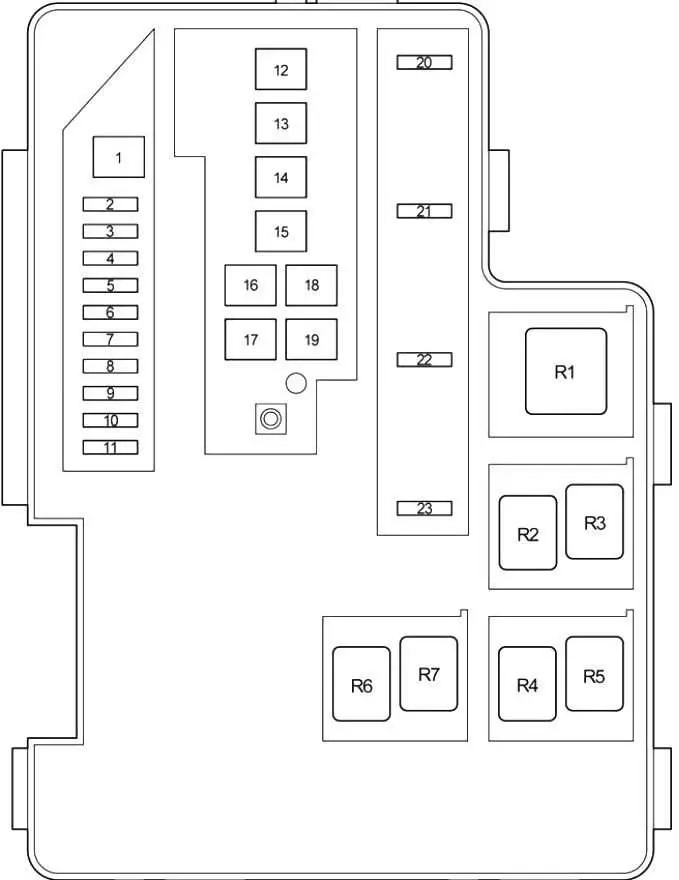

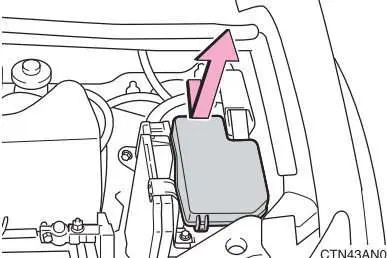

Блок предохранителей и реле 2

С левой стороны моторного отсека.

ЧИТАЙТЕ Toyota Supra IV (1992-1997) – блок предохранителей

описание

1	30A – 3ZR-FAE: Valvematic
2	30А — Аудиосистема (JBL)
3	30А — Система запуска
4	15А – Система запуска двигателя; Многоточечная система впрыска; Многоточечная система последовательного впрыска.
5	10А — Сигнализация
6	10А – Система многоточечного впрыска; Многоточечная система последовательного впрыска.
7	7,5А — Система запуска
8	–
9	Многопортовая система впрыска 10А; Многопортовая система последовательного впрыска.
10	10А – Система многоточечного впрыска; Многоточечная система последовательного впрыска.
11	7.5А – АКПП; с декабря 2008 г.: многопортовая система впрыска; Многопортовая система последовательного впрыска
	7,5А – Система запуска; Многоточечная система впрыска; Многоточечная система последовательного впрыска.
12	80А — Система отопления
13	60А — Усилитель руля
14	80А — Предохранители: 27, 4, 11, 10, 9.
15	120A ALT – Бензиновые двигатели, автомобили без опции сцепления: Фузибили: «АБС 1», «АБС 2», «РДИ», «СДС», «ХТР», «ХАУИНГ».
	140A ALT – Дизельные двигатели, автомобили с опцией муфты: Фузибили: «АБС 1», «АБС 2», «РДИ», «СДС», «ХТР», «ХАУИНГ».
16	50А- Предохранители: «EFl MAIN», «HORN», «A/F», «EDU».
17	Не используется
18	30А – Антиблокировочная система тормозов (АБС); Контроль тяги; Помощь в стабилизации автомобиля; Помощь при спуске; Помощник по спуску.
19	50А – АБС, антиблокировочная система тормозов; Система контроля тяги; Помощь в стабилизации автомобиля; Помощь при спуске.
20	20А – Система многоточечного впрыска; Многоточечная система последовательного впрыска; Предохранители: «EFI №1», «EFI №2», «EFI №3».
21	10А — Рожок
22	25А – Система многоточечного впрыска; Многоточечная система последовательного впрыска.
23	20A — Бензин: система многоточечного впрыска/система многоточечного последовательного впрыска.
	20A — Дизель: система многоточечного впрыска/система многоточечного последовательного впрыска.
	15A – 3ZR-FAE: Система многоточечного впрыска/Система многоточечного последовательного впрыска.
R1	Система стабилизации автомобиля
R2	Не используется
R3	Система стабилизации автомобиля
R4	Зажигание (IG2)
R5	Антиблокировочная система
R6	Муфта компрессора кондиционера
R7	Топливный насос

Пассажирский салон

Положение

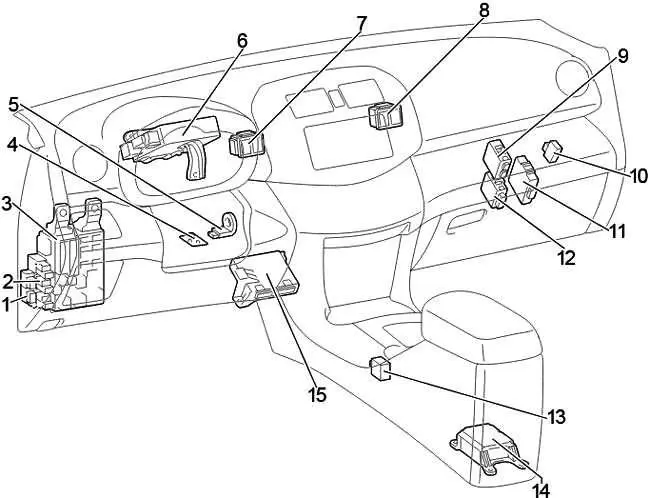

Левый руль (LHD)

ЧИТАТЬ  Toyota Yaris iA (2017) – блок предохранителей

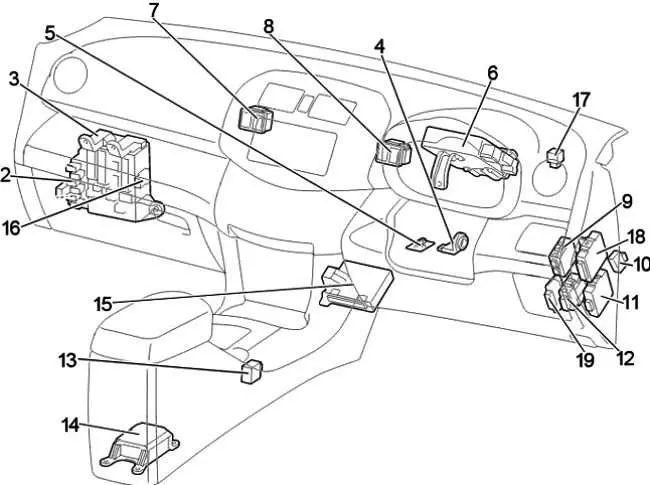

Правый руль (RHD)

описание

1. Левый руль: Блок реле 2
2. Релейный блок 1
3. Блок предохранителей/корпус ECM
4. Усилитель транспондера ключа
5. Блок управления блокировкой рулевого колеса
6. Блок управления гидроусилителем руля
7. Блок управления гидроусилителем руля[19659222
8. Распределительный блок
9. Блок управления системой контроля давления в шинах
10. Реле стоп-сигналов
11. Блок управления полным приводом
12. Реле автоматического стеклоочистителя
13. Проверка блокировки рычага переключения передач
14. Центральный блок управления подушками безопасности
15. Модернизация кондиционера
16. Правый руль: реле стартера (ST) (бензин, до декабря 2008 г.: дизельный с системой входа и запуска без ключа)

    Джампер (до декабря 2008 г.: дизель без системы запуска и бесключевого доступа)

17. Правый руль: Реле указателей поворота (сигнальные огни)
18. RHD: Блок управления противоугонной системой
19. RHD: блок управления с двойной блокировкой

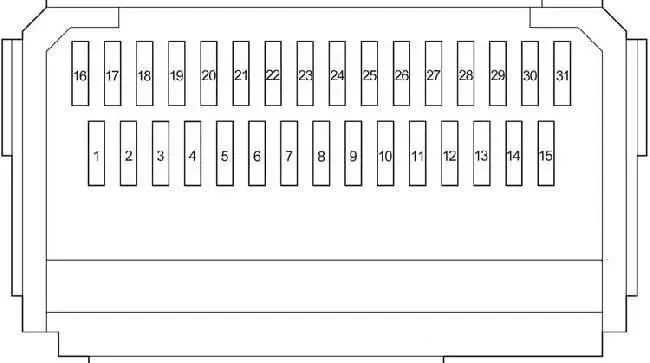

Блок предохранителей

Это указано на схеме Число 3.

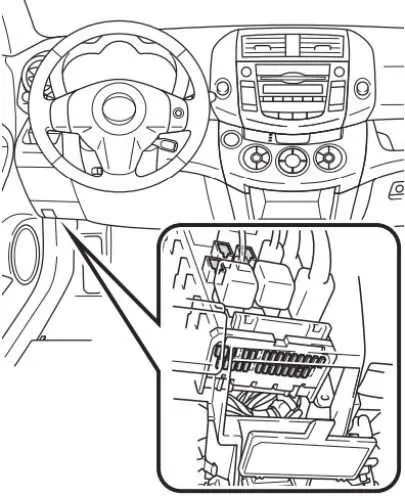

Он расположен под приборной панелью, слева от руля.

описание

1	Не используется
2	15А — Подогрев сидений
3	25А — Очиститель экрана
4	15А — Задний стеклоочиститель
5	15А – Омыватель стекла; Омыватель заднего стекла.
6	10А – Вентилятор охлаждения; ABS; Противоскользящая система; Система стабилизации; система помощи при трогании на подъеме; система помощи при трогании на подъеме; Система полного привода с электронным распределением крутящего момента; Кондиционер; Кузовная электроника; Люк на крыше; Внутреннее зеркало с самоотражающим зеркалом; Стоп-сигналы; Позиционные фонари; Подогрев щеток стеклоочистителей; Усилитель руля; Выжим сцепления; Очиститель фар; Обогреватель; Сторожить.
7	10А – Кондиционер; Обогреватель заднего стекла.
8	7,5А — Диагностический разъем
9	10А – Светофоры; Дополнительный стоп-сигнал; Блокировка рычага переключения передач; Многоточечная система впрыска; Многоточечная система последовательного впрыска; ABS; Противоскользящая система; Система стабилизации; система помощи при трогании на подъеме; Система контроля тяги на спуске.
10	Не используется
11	25А — Кузовная электроника; Центральный замок.
12	25А — Предохранители: «ACC», «CIG».
13	7.5A 4WD — Полный привод с электронной раздаточной коробкой
14	15А — Передний противотуманный фонарь
15	7,5А — Система запуска
16	10А — Габаритный свет; Подсветка номерного знака; Передний противотуманный фонарь; Задний противотуманный фонарь.
17	7,5А – Система аудио; Подсветка приборной панели; Часы.
18	10А — Фонари заднего хода, система зарядки
19	20А – Окна (входная дверь)
20	20А — Стеклоподъемник (левая задняя дверь)
21	20А — Стеклоподъемник (правая задняя дверь)
22	25А — Люк на крыше
23	15А- Зажигалка
24	7,5А- Аудиосистема; Электрические розетки; Электрические зеркала; Блокировка рычага переключения передач; Кузовная электроника; Сторожить.
25	Не используется
26	10А — Зеркала с подогревом
27	15А – Сетевая розетка
28	Не используется
29	10А — Задний противотуманный фонарь
30	7,5А- Подушка безопасности; Многоточечная система впрыска; Многоточечная система последовательного впрыска; Стоп-сигналы; Позиционные фонари; Стартовая система.
31	7,5А — Панель приборов

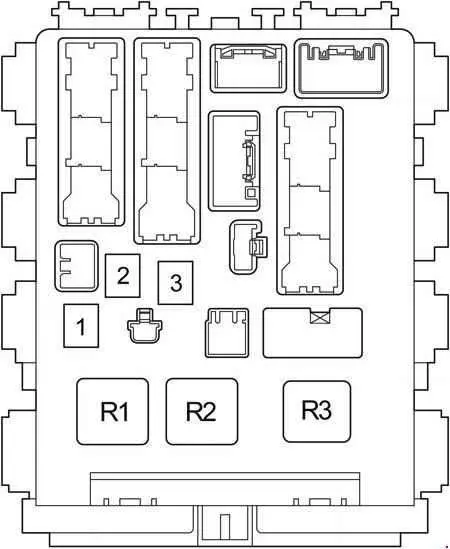

Реле

ЧИТАЙТЕ Toyota ProAce (2016-2017) – блок предохранителей

Автоматические прерывания

1. 30А — Электрические стеклоподъемники
2. 30А DEF — Обогрев заднего стекла, предохранитель: «MIR HTR».
3. 30A P / SEAT — Сиденье с электроприводом

Реле

• R1 — Зажигание (IG1)
• R2 — Отопитель (механический кондиционер)/Перемычка (автоматический кондиционер)
• R3 — LHD: указатели поворотов (сигнальные огни)

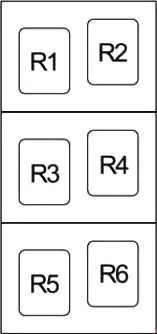

Релейная коробка

Он расположен рядом с блоком предохранителей.

описание

R1	Запуск (ST CUT)
R2	Левый руль: Стартер (ST) (бензин, до декабря 2008 г.: Дизель с системой бесключевого доступа и запуска)
	LHD: Короткий запуск (до декабря 2008 г.: дизельные двигатели без системы запуска и доступа без ключа)
R3	Передний противотуманный фонарь
R4	Задний противотуманный фонарь
	Розетка (115 В)
R5	Вспомогательный курьер
R6	Presa di Corrente

Дополнительные компоненты

описание

1. Распределительный блок
2. Блок управления люком
3. Антенна и приемник системы контроля давления в шинах
4. Ресивер центрального замка
5. Усилитель звука
