Toyota RAV4 XA20 (2001-2005) — блок предохранителей и реле

Применяется к новым автомобилям в годах:

2001, 2002, 2003, 2004, 2005.

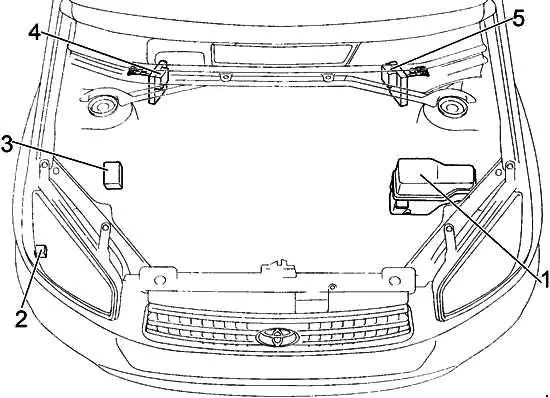

Вано моторе

система

описание

1. Блок предохранителей и реле
2. Реле стеклоочистителя
3. блок управления АБС
4. Левый руль: блок предохранителей
5. Правый руль: блок предохранителей

Блок предохранителей и реле

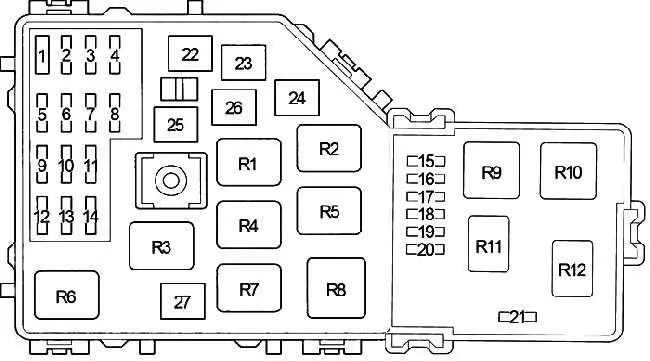

Под капотом с левой стороны под защитной крышкой расположен главный блок предохранителей и реле. Он может состоять из 2-х отделов.

описание

1	свитер
2	5А АЛТ-С – Система зарядки
3	20A A/F — датчик состава топливовоздушной смеси
	30А РАДИО № 2 – Аудиосистема
4	20A EFI1 — система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, датчик температуры масла автоматической коробки передач, предохранители: «EFI2», «EFI3»
5	30A CUT — Предохранители: «РАДИО», «КУПОЛЬ»
6	10А ЗТВ — Сигнализация
7	5A EFI2 — Система многоточечного впрыска топлива / Система последовательного многоточечного впрыска топлива
8	30А ABS 2 – ABS, VSC, TRC, сервопривод
9	DOME 10A — Персональное освещение, часы, внутреннее освещение, кондиционер, беспроводной пульт дистанционного управления, индикатор дальнего света, комбинация приборов
10	30А ГЛАВНЫЙ — Предохранители: «H — LP RH» и «H — LP LH»
11	10A EFI3 — Система многоточечного впрыска топлива / Система последовательного многоточечного впрыска топлива, Система контроля выбросов
12	15А РАДИО – Аудиосистема
13	5А кондиционер – Кондиционер
14	15A IGN — система запуска, система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива
15	–
16	–
17	10A ETCS — Электронная система управления дроссельной заслонкой
18	10А H – LP RH – Фара передняя правая
19	10А H – LP LH – Зловещий маяк
20	INJ — Система многоточечного впрыска топлива / Система последовательного многоточечного впрыска топлива
21	Загрузите систему
22	30A AM2 — Индикатор низкого заряда батареи, многоточечная система впрыска/многоточечная система последовательного впрыска, система запуска, подушка безопасности, предохранитель: «IG2»
23	40A HTR — Кондиционер/отопитель
24	30А H – LP CLN – Прачечная
	30A F – HTR – Подогрев топлива
25	30A CDS — Вентилятор охлаждения
26	40А АБС 1 – АБС
	50А АБС1 – АБС
27	30А RDI — Вентилятор охлаждения
R1	Блок управления двигателем (MAIN EFI)
R2	Вентилятор охлаждения (ВЕНТИЛЯТОР №3)
R3	Зажигание (IG2)
R4	Вентилятор охлаждения (ВЕНТИЛЯТОР №2)
R5	Датчик состава топливовоздушной смеси (A/F).
R6	Вентилятор охлаждения (ВЕНТИЛЯТОР №2)
R7	Топливный насос (C/OPN)
R8	Нагреватель (HTR)
R9	Антипасто (ST)
R10	Дневные ходовые огни (ДХО)
R11	Блок управления двигателем
R12	–

ЧИТАТЬ  Toyota Land Cruiser Prado (J90) (1996-2002) – блок предохранителей и реле

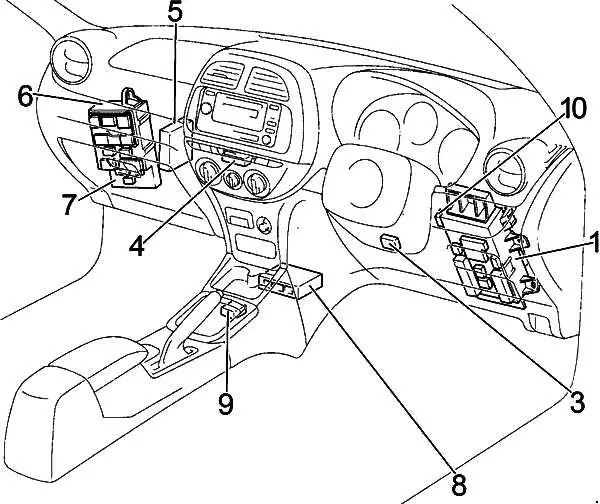

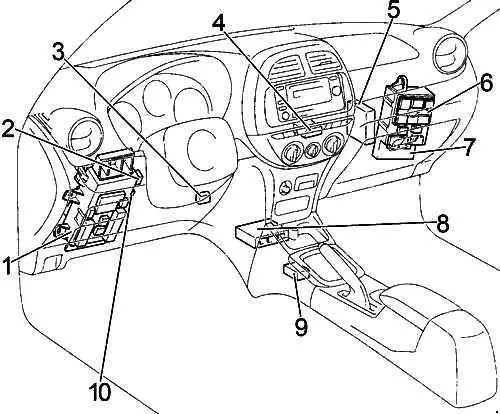

Пассажирский салон

система

LHD (левый руль)

RHD (правый руль)

описание

1. Блок предохранителей
2. Левый руль: Реле габаритных фонарей
3. Транспондерный усилитель для ключей
4. Усилитель кондиционера
5. Блок управления двигателем и коробкой передач (АКПП)

   Блок управления двигателем (МКПП)

6. Распределительный блок
7. Распределительный блок
8. Центральная подушка безопасности
9. Блок управления блокировкой рычага переключения передач
10. Реле указателей поворота (сигнализация)

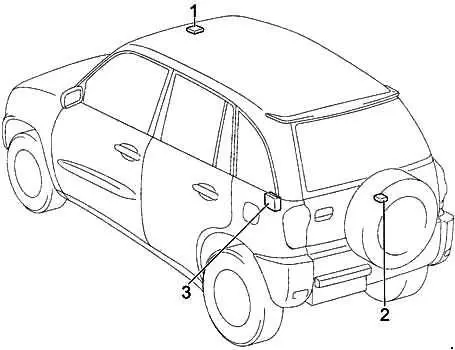

Схема дополнительных элементов

описание

1. Реле и блок управления люком
2. Реле заднего дворника
3. Ресивер центрального замка

Блок предохранителей

Он расположен под приборной панелью с левой стороны. Для доступа снимите защитную крышку панели.

описание

1	10А СТОП — стоп-сигналы, дополнительный стоп-сигнал, ABS, блокировка рычага переключения передач, круиз-контроль, многоточечная система впрыска топлива/система последовательного многоточечного впрыска топлива
2	15А CIG – Прикуриватель
3	15А – Взято
4	10A S-HTR — Подогрев сидений
5	7,5 А Подсветка панели приборов, панель приборов, передние противотуманные фары, зеркала с подогревом, кондиционер
6	15A FR FOG — Передний противотуманный фонарь
7	10А – Звуковой сигнал
8	7.5A TAIL — Габаритный фонарь, освещение номерного знака, освещение приборной панели
9	15А – предохранители «ПАНЕЛЬ», «ХВОСТ».
10	7.5А ACC — Аудиосистема, блокировка рычага переключения передач, часы, электрозеркала
11	20A DEF — Обогрев заднего стекла
12	Фонари заднего хода, вентилятор охлаждения, кондиционер, индикаторы АКПП, система зарядки
13	7,5А OBD – диагностический разъем
14	10A IG2 — Индикатор разряда аккумуляторной батареи, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система запуска, подушка безопасности, комбинация приборов
15	20А — Централизованное запирание
16	10A MIR HTR — Зеркала с подогревом
17	15А RR WIP — Задний дворник и омыватель
18	25A WIP — Стеклоочиститель и омыватель ветрового стекла
19	10А ЭБУ IG-сигнализации, комбинация приборов, ABS, подушка безопасности, блокировка селектора передач, круиз-контроль, VSC, TRC
20	MOC 30A — Люк, стеклоподъемник
21	40А АМ1 — Розетки обогрева заднего стекла, предохранители: «ACC», «CIG», «ECU IG», «GAUGE», «RR WIP», «S — HTR» и «WIP»

ПРОЧИТАЙТЕ Toyota Celica (1993-1999) – блок предохранителей и реле

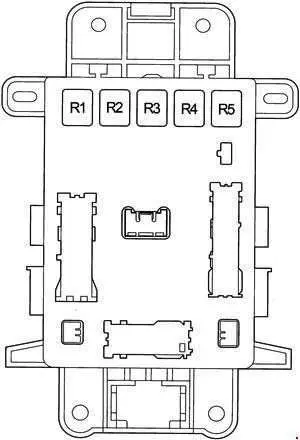

Некоторые реле можно установить на задней стороне корпуса.

описание

R1	Сеньяле соноро
R2	Ретронеббия (RR FOG)
R3	Обогрев заднего стекла (DEF)
R4	Наличие (PWR OUTLET)
R5	Электрические стеклоподъемники, люк (PWR)
