Toyota RAV4 XA10 (2000) — Схема блока предохранителей

Toyota RAV4 XA10 (2000) — Схема блока предохранителей

Год производства: за 2000 г.

Предохранитель прикуривателя (розетка) на Toyota RAV4 XA10 (2000 г.в.). Это предохранители 16 и 22 в блоке предохранителей панели приборов.

Моторный отсек (без системы дневных ходовых огней)

Toyota RAV4 — предохранители — моторный отсек (без ДХО)

Моторный отсек (с системой дневных ходовых огней)

Toyota RAV4 XA10 (2000) — блок предохранителей — Toyota RAV4 — предохранители — моторный отсек (с дневными ходовыми огнями)

Вано моторе

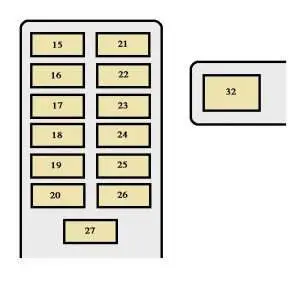

Щиток приборов

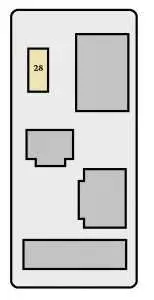

Защитная панель со стороны пассажира

Предохранители (тип А)

Предохранитель		Усилитель [А]	описание
1	H-LP (правая сторона)	15	Маяк справа
2	В-Н (ЛВ)	15	Левая фара
3	ЗАПАСНЫЕ ЧАСТИ	10	Запасной предохранитель
4	ЗАПАСНЫЕ ЧАСТИ	15	Запасной предохранитель
5	AM2	5	Многопортовая система впрыска; Многопортовая система последовательного впрыска; Система подушек безопасности SRS; Преднатяжители ремней безопасности; Стартовая система; Световой индикатор промывки.
6	АЛТ-С	5	Система зарядки
7	ЗТВ	10	Люси ди Эмергенца
8	EFI	20	Многопортовая система впрыска; Многопортовая система последовательного впрыска.
9	вагранка	15	Внутреннее освещение; Персональное освещение; Сторожить; Система дневных ходовых огней; Индикатор и индикаторы; Автомобильная аудиосистема.
10	IGN	20	Система зарядки
11	H- Н RH- H	10	Фара (дальний свет)
12	H- N LH- H	10	Левая фара (дальний свет)
13	H-N RH-L	10	Фара (ближний свет)
14	H- LP LH- L	10	Левая фара (ближний свет)
15	ВЫХОД МОЩНОСТИ	10	Presa di Corrente
16	CIG	15	Более легкий; Сторожить; Автомобильная аудиосистема; Зеркала заднего вида с электроприводом; Автоматическая коробка передач с электронным управлением.
17	SRS-ACC	10	Система подушек безопасности SRS; Преднатяжители ремней безопасности.
18	ТУГОЙ	20	Дворники и омыватели лобового стекла; Задний дворник и омыватель ветрового стекла.
19	ЭБУ-ИГ	10	Автоматическая коробка передач с электронным управлением; грязеотделитель заднего стекла; Блокировка межосевого дифференциала; Электрический люк; Многопортовая система впрыска; Многопортовая система последовательного впрыска; Электрический вентилятор охлаждения; Антиблокировочная система; Круиз-контроль.
20	РЕВОЛЮЦИЯ и КАЛИБОР	10	Направления; Манометры и индикаторы; фонари заднего хода; Индикаторы обслуживания; Кондиционер; Система дневных ходовых огней.
21	STOP	10	Светофор; Высокий стоп-сигнал; Автоматическая коробка передач с электронным управлением; Антиблокировочная система.
22	КОДА	15	Индикаторы и метрики; Аварийное освещение; Более легкий; Блокировка межосевого дифференциала; Часы; Дефлектор заднего стекла; Кондиционер; Автоматическая коробка передач с электронным управлением; Автомобильная аудиосистема; Задние фары; Подсветка номерного знака; Парковочные огни; Управление освещением панели приборов; Боковые габаритные фонари.
23	OBD	10	Бортовая система диагностики
24	СРС-Б	10	Подушка безопасности Spia SRS
25	РОГ	10	Корно
27	AM1	10	Предохранители «CIG», «PWR OUTLET», «SRS-ACC», «ДВИПЕР», «ECU-IG» и «TURN & GAUGE».
28	A / C	10	Кондиционер

ЧИТАЙТЕ Toyota Hilux (1997-2005) – блок предохранителей

Предохранители (тип B)

Предохранитель		Усилитель [А]	описание
29	ГЛАВНЫЙ № 1	30	Стартовая система; Предохранители «HLP(RH)», «H-LP(LH)», «H-LP RH-H», «H-LP LH-H», «H-LP RH-L» и «H-LP LH-L».
30	CDS ВЕНТИЛЯТОР	30	Электрический вентилятор охлаждения
31	РДИ ФАН	30	Электрический вентилятор охлаждения
32	PWR	30	Электрический дверной замок; Электрический люк; Электрические стеклоподъемники.

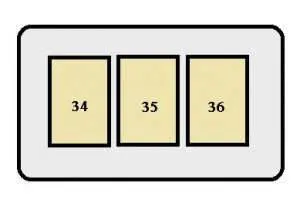

Предохранители (тип C)

Предохранитель		Усилитель [А]	описание
33	АБС	50	Система предотвращения блокировки колес
34	ГЛАВНАЯ	80	предохранители «IGN», «HAZ», «DOME», «АЛТ-С», «ГЛАВНЫЙ №1», «АМ2», «ЭФИ».
35	ALT	100	предохранители «HTR», «ABS», «RDI FAN», «CD FAN», «СИГАРА», «SRS-ACC», «ДВИПЕР», «ECU-IG», «TURN & GAUGE», «ДЕФОГ», «ХВОСТ», «СТОП», «СИГНАЛ», «ОБД», «SRS-B», «РОЗЕТКА», «PWR» и «AM1».
36	HTR	50	Кондиционер; Предохранитель «А/С».
