Toyota RAV4 XA10 (1998-2000) — блок предохранителей и реле

Применяется к новым автомобилям в годах:

1998, 1999, 2000.

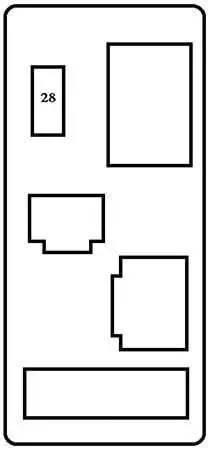

Блок предохранителей в салоне

Он расположен с левой стороны приборной панели, за крышкой.

Toyota RAV4 XA10 (1998-2000) — блок предохранителей и реле

Toyota RAV4 XA10 (1998-2000) — блок предохранителей и реле

НомерАмпер [A]описание
1510Розетка
1615Прикуриватель, часы, автозвук, электрозеркала заднего вида, электронная автоматическая коробка передач.
1710Система подушек безопасности SRS, преднатяжители ремней безопасности
1820Стеклоочиститель и омыватель лобового стекла, стеклоочиститель и омыватель лобового стекла
1910Автоматическая коробка передач с электронным управлением, обогрев заднего стекла, блокировка межосевого дифференциала, люк с электроприводом, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, электрический вентилятор охлаждения, антиблокировочная система тормозов, круиз-контроль
2010Указатели поворотов, индикаторы и счетчики, фонари заднего хода, служебные огни, система кондиционирования, система дневных ходовых огней
2110Стоп-сигналы, высокий стоп-сигнал, автоматическая коробка передач с электронным управлением, антиблокировочная система тормозов.
2215Индикаторы и приборы, аварийные сигналы, прикуриватель, блокировка центрального дифференциала, часы, обогрев заднего стекла, система кондиционирования, автоматическая коробка передач с электронным управлением, автозвук, задние фонари, подсветка номерного знака, габаритные огни, органы управления освещением панели приборов, боковое положение огни
2310Бортовая система диагностики
2410Контрольная лампа подушки безопасности SRS
2510Корно
2710Fusibili «CIG», «PWR OUTLET», «SRS-ACC», «WIPER», «ECUIG» и «TURN & GAUGE»
2810Кондиционер
3230Система блокировки дверей, люк с электроприводом, электростеклоподъемники.

ЧИТАТЬ  Toyota Tacoma (1995-1997) – блок предохранителей и реле

Блок предохранителей в моторном отсеке

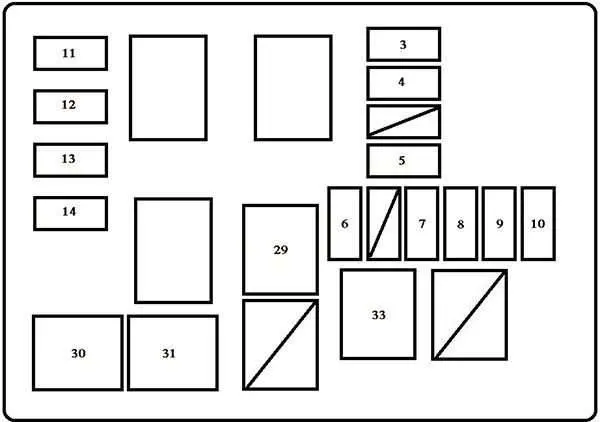

Без системы дневных ходовых огней

Toyota RAV4 XA10 (1998-2000) — блок предохранителей и реле

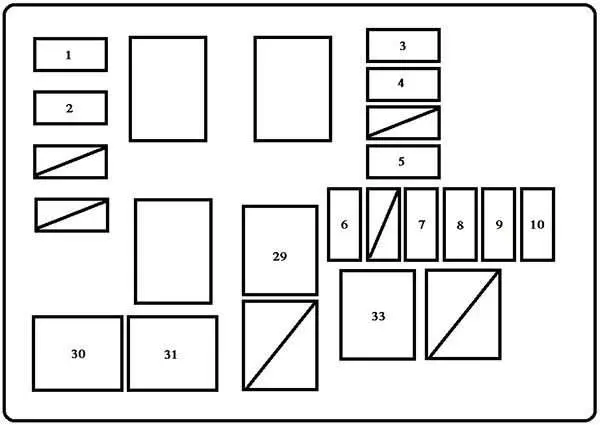

С системой дневных ходовых огней

Toyota RAV4 XA10 (1998-2000) — блок предохранителей и реле

НомерАмпер [A]описание
115Правая фара
215Левая фара
310Запасной предохранитель
415Запасной предохранитель
55Многоточечная система впрыска топлива/система последовательного многоточечного впрыска топлива, система подушек безопасности SRS, преднатяжители ремней безопасности, система запуска, контрольная лампа выхлопных газов
65Система загрузки
710Аварийные знаки
820Многоточечная система впрыска топлива/система последовательного многоточечного впрыска топлива
915Освещение салона, индивидуальное освещение, часы, система дневных ходовых огней, индикаторы и счетчики, автозвук.
1020Система загрузки
1110Правая фара (дальний свет)
1210Левая фара (дальний свет)
1310Правая фара (ближний свет)
1410Левая фара (ближний свет)
29тридцатьСистема запуска Предохранители «HLP (RH)», «H-LP (LH)», «H-LP RH-H», «H-LP LH-H», «H-LP RH-L» и D H-LP ЛХ-Л»
30тридцатьЭлектрический вентилятор охлаждения
31тридцатьЭлектрический вентилятор охлаждения
3350Система предотвращения блокировки колес

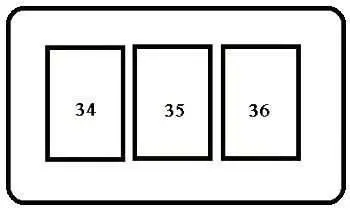

Блок подключения предохранителей

Toyota RAV4 XA10 (1998-2000) — блок предохранителей и реле

НомеримяАмпер [A]описание
34ГЛАВНАЯ80Предохранители «IGN», «HAZ», «DOME», «ALT-S», «MAIN No.1», «AM2» и «EFI».
35ALT100«HTR», «ABS», «RDI FAN», «CDS FAN», «CIG», «SRS-ACC», «WIPER», «ECU-IG», «TURN & GAUGE», «DEFOG», «TAIL». «», «СТОП», «AVVISATORE ACUSTICO», «OBD», «SRS-B», «PWR OUTLET», «PWR»e «AM1»
36HTR50Система кондиционирования, предохранитель «A/C».
