Toyota RAV4 XA10 (1998-1999) — блок предохранителей

Toyota RAV4 XA10 (1998-1999) — Схема блока предохранителей

Год производства: 1998, 1999.

Предохранитель прикуривателя (розетка) на Toyota RAV4 XA10 1998-1999 гг. Предохранители 17 и 23 расположены в блоке предохранителей панели приборов.

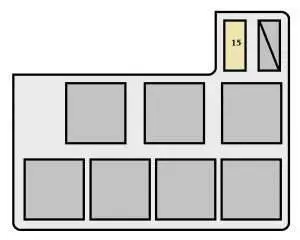

Вано моторе

Toyota RAV4 — предохранители — моторный отсек

Вано моторе

Toyota RAV4 — предохранители — моторный отсек

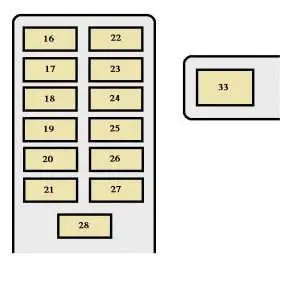

Щиток приборов

Toyota RAV4 — предохранители — панель приборов

Toyota RAV4 — предохранители — панель приборов

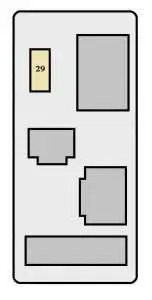

Защитная панель со стороны пассажира

Toyota RAV4 — предохранители — обшивка со стороны пассажира

Предохранители (тип А)

Предохранитель		Усилитель [А]	описание
1	H-LP (правая сторона)	15	Правая фара
2	В-Н (ЛВ)	15	Левая фара
3	ЗАПАСНЫЕ ЧАСТИ	10	Запасной предохранитель
4	ЗАПАСНЫЕ ЧАСТИ	15	Запасной предохранитель
5	AM2	5	Многопортовая система впрыска; Многопортовая система последовательного впрыска; Система подушек безопасности SRS; Преднатяжители ремней безопасности; Стартовая система; Световой индикатор промывки.
6	АЛТ-С	5	Система зарядки
7	ЗТВ	10	Люси ди Эмергенца
8	EFI	20	Многопортовая система впрыска; Многопортовая система последовательного впрыска.
		15
9	вагранка	15	Внутреннее освещение; Персональное освещение; Сторожить; Система дневных ходовых огней; Индикатор и индикаторы; Автомобильная аудиосистема.
10	IGN	20	Система зарядки
11	H- Н RH- H	10	Фара (дальний свет)
12	H- N LH- H	10	Левая фара (дальний свет)
13	H-N RH-L	10	Фара (ближний свет)
14	H- LP LH- L	10	Левая фара (ближний свет)
15	Штаб-квартира — HTR	10	Нет цепи
16	ВЫХОД МОЩНОСТИ	15	Presa di Corrente
17	CIG	15	Более легкий; Сторожить; Автомобильная аудиосистема; Зеркала заднего вида с электроприводом; Автоматическая коробка передач с электронным управлением.
18	SRS-ACC	10	Система подушек безопасности SRS; Преднатяжители ремней безопасности.
19	ТУГОЙ	20	Дворники и омыватели лобового стекла; Задний дворник и омыватель ветрового стекла.
20	ЭБУ-ИГ	10	Автоматическая коробка передач с электронным управлением; грязеотделитель заднего стекла; Блокировка межосевого дифференциала; Электрический люк Многопортовая система впрыска; Многопортовая система последовательного впрыска; Электрический вентилятор охлаждения; Антиблокировочная система; Круиз-контроль.
21	РЕВОЛЮЦИЯ и КАЛИБОР	10	Направления; Манометры и индикаторы; фонари заднего хода; Индикаторы обслуживания; Кондиционер; Система дневных ходовых огней.
22	STOP	10	Светофор; Высокий стоп-сигнал; Автоматическая коробка передач с электронным управлением; Антиблокировочная система.
23	КОДА	15	Индикаторы и метрики; Аварийное освещение; Более легкий; Блокировка межосевого дифференциала; Часы; Дефлектор заднего стекла; Кондиционер; Автоматическая коробка передач с электронным управлением; Автомобильная аудиосистема; Задние фары; Подсветка номерного знака; Парковочные огни; Управление освещением панели приборов; Боковые габаритные фонари.
24	OBD	10	Бортовая система диагностики
25	СРС-Б	10	Подушка безопасности Spia SRS
26	РОГ	10	Корно
27	УДАЛЕНИЕ ТУМАНА	20	Грязеотделитель заднего стекла
28	AM1	10	Предохранители «CIG», «PWR OUTLET», «SRS-ACC», «ДВОЙНИК», «ECU-IG», «TURN & GAUGE».
29	A / C	10	Кондиционер

ЧИТАЙТЕ Toyota Avalon XX40 (2013-2018) – блок предохранителей и реле

Предохранители (тип B)

Предохранитель		Усилитель [А]	описание
30	ГЛАВНЫЙ № 1	30	Система запуска, Предохранители «HLP(RH)», «H-LP(LH)», «H-LP RH-H», «H-LP LH-H», «H-LP RH-L» и «H-LP LH-L».
31	РДИ ФАН	30	Электрический вентилятор охлаждения
32	CDS ВЕНТИЛЯТОР	30	Электрический вентилятор охлаждения
33	PWR	30	Электрический дверной замок; Электрический люк; Электрические стеклоподъемники.

Предохранители (тип C)

Предохранитель		Усилитель [А]	описание
34	АБС	50	Система предотвращения блокировки колес
35	ГЛАВНАЯ	80	предохранители «IGN», «HAZ», «DOME», «АЛТ-С», «ГЛАВНЫЙ №1», «АМ2», «ЭФИ».
36	ALT	100	предохранители «HTR», «ABS», «RDI FAN», «CD FAN», «СИГАРА», «SRS-ACC», «ДВИПЕР», «ECU-IG», «TURN & GAUGE», «ДЕФОГ», «ХВОСТ», «СТОП», «КОРНО», «ОБД», «СРС-Б», «PWR OUTLET», «PWR» и «AM1».
37	HTR	50	Кондиционер; Предохранитель «А/С».
