Toyota RAV4 XA10 (1997) — Схема блока предохранителей
Год производства: за 1997 г.
Предохранитель прикуривателя (розетка) на Toyota RAV4 XA10 (1997 г.в.). Предохранитель 18 находится в блоке предохранителей панели приборов.

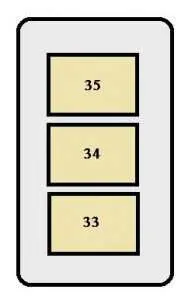

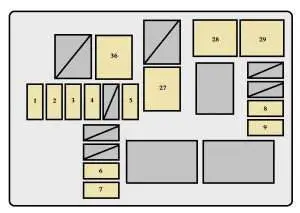

Вано моторе
Вано моторе

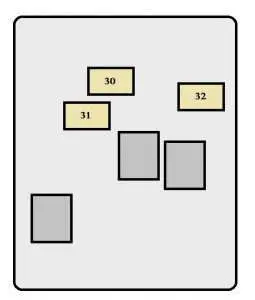

Щиток приборов

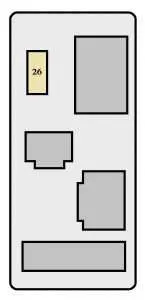

Защитная панель со стороны пассажира
Предохранители (тип А)
| Предохранитель | Усилитель [А] | описание | |
| 1 | AM2 | 20 | Многопортовая система впрыска; Многопортовая система последовательного впрыска; Система зарядки. |
| 2 | вагранка | 15 | Персональное освещение; Световой сигнал открытой двери; Часы. |
| 3 | EFI | 15 | Многопортовая система впрыска; Многопортовая система последовательного впрыска. |
| 4 | HAZ-РОГ | 15 | Аварийное освещение; Корна. |
| 5 | АЛЬТ-С | 5 | Система зарядки |
| 6 | ЗАПАСНЫЕ ЧАСТИ | 15 | Запасной предохранитель |
| 7 | ЗАПАСНЫЕ ЧАСТИ | 7,5 | Запасной предохранитель |
| 8 | H-LP (ЛГ) | 15 | Левая фара |
| 9 | H-LP (правая сторона) | 15 | Правый свет |
| 10 | DRL | 7,5 | Система дневных ходовых огней |
| 11 | H-LP LH-L | 10 | Левая фара (ближний свет) |
| 12 | H-LP RH-L | 10 | Фара (ближний свет) |
| 13 | H-LP LH-H | 10 | Левая фара (дальний свет) |
| 14 | H-LP RH-H | 10 | Исцеление справа (светофор) |
| 15 | КОДА | 10 | Задние фары; Парковочные огни; Подсветка номерного знака; Внутреннее освещение. |
| 16 | РЕЗИНКА | 10 | Индикаторы и метрики; Индикаторы обслуживания (за исключением сигнальных огней для не загружен и дверь открыта); фонари заднего хода; Кондиционер; Электрические стеклоподъемники; грязеотделитель заднего стекла; Блокировка межосевого дифференциала; Автоматическая коробка передач с электронным управлением. |
| 17 | GIRO | 7,5 | Включение сигнальных ламп |
| 18 | CIG и RAD | 15 | Более легкий; Сторожить; Автомобильная аудиосистема; Электрозеркала заднего вида. |
| 19 | ДЕФ-И/УП | 7,5 | Многопортовая система впрыска; Многопортовая система последовательного впрыска. |
| 20 | IGN | 7,5 | Многопортовая система впрыска; Многопортовая система последовательного впрыска; Световой индикатор промывки. |
| 21 | ЭБУ-ИГ | 7,5 | Антиблокировочная система; Автоматическая коробка передач с электронным управлением. |
| 22 | ТУГОЙ | 20 | Дворники и омыватели лобового стекла; Задний дворник и омыватель ветрового стекла. |
| 23 | SRS | 7,5 | Система подушек безопасности SRS |
| 24 | OBD | 7,5 | Бортовая система диагностики |
| 25 | STOP | 10 | Стоп-сигналы |
| 26 | A / C | 7,5 | Кондиционер |
ЧИТАЙТЕ Toyota FJ Cruiser (2010 г.) – блок предохранителей и реле
Предохранители (тип B)
| Предохранитель | Усилитель [А] | описание | |
| 27 | ГЛАВНЫЙ № 1 | 30 | Стартовая система; Идти. |
| 28 | РДИ ФАН | 30 | Электрический вентилятор охлаждения |
| 29 | CDS ВЕНТИЛЯТОР | 30 | Электрический вентилятор охлаждения |
| 30 | ПИТАНИЕ | 30 | Электрические стеклоподъемники; Электрическая система блокировки дверей. |
| 31 | DEF | 30 | Грязеотделитель заднего стекла |
| 32 | AM 1 | 40 | предохранители «CIG & RAD», «WIPER», «GAUGE», «ЭБУ-ИГ», «ЛАП», «ХВОСТ», [ «ПАНЕЛЬ» ]. |
Предохранители (тип C)
| Предохранитель | Усилитель [А] | описание | |
| 33 | ГЛАВНАЯ | 80 | Предохранители «АМ 2», «ХАЗ-ГОРН», «ЭФИ», «КУПОЛ», «РАДИО», «АЛТ-С» |
| 34 | ALT | 100 | Задние фары; предохранители «ABS», «RADIO», «HTR», «АМ 1», «ПИТАНИЕ», «СТОП», «ДЕФ». |
| 35 | HTR | 50 | Кондиционер |
| 36 | АБС | 60 | Система предотвращения блокировки колес |
