Toyota RAV4 XA10 (1994-1996) — Блок предохранителей
Содержание
Toyota RAV4 XA10 (1994-1996) — Схема блока предохранителей
Год производства: 1994, 1995, 1996.
Предохранитель прикуривателя (розетка) на Toyota ProAce (2016-2017 гг.). Предохранитель F32 находится в блоке предохранителей?

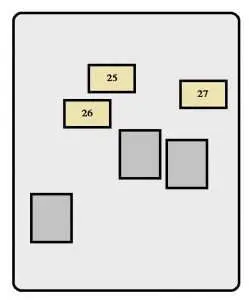

Вано моторе

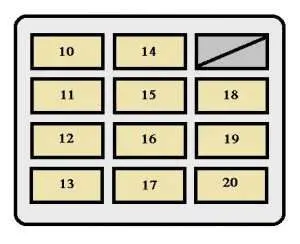

Щиток приборов

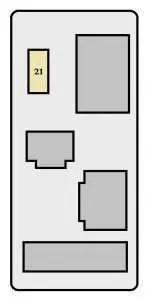

Защитная панель со стороны пассажира
Предохранители (тип А)
| Предохранитель | Усилитель [А] | описание | |
| 1 | AM2 | 20 | Многопортовая система впрыска; Многопортовая система последовательного впрыска; Система зарядки. |
| 2 | вагранка | 15 | Персональное освещение; Световой сигнал открытой двери; Часы. |
| 3 | EFI | 15 | Многопортовая система впрыска; Многопортовая система последовательного впрыска. |
| 4 | HAZ-РОГ | 15 | Аварийное освещение; Корна. |
| 5 | АЛЬТ-С | 5 | Система зарядки |
| 6 | ЗАПАСНЫЕ ЧАСТИ | 15 | Запасной предохранитель |
| 7 | ЗАПАСНЫЕ ЧАСТИ | 7,5 | Запасной предохранитель |
| 8 | H-LP (ЛГ) | 15 | Левая фара |
| 9 | H-LP (правая сторона) | 15 | Маяк справа |
| 10 | КОДА | 10 | Задние фары; Парковочные огни; Подсветка номерного знака; Внутреннее освещение. |
| 11 | ИНДИКАТОР | 10 | Индикаторы и метрики; Индикаторы обслуживания (за исключением сигнальных огней для не загружен и дверь открыта); фонари заднего хода; Кондиционер; Электрические стеклоподъемники; грязеотделитель заднего стекла; Блокировка межосевого дифференциала; Автоматическая коробка передач с электронным управлением. |
| 12 | РЕЗИНКА | 7,5 | Включение сигнальных ламп |
| 13 | CIG и RAD | 15 | Более легкий; Сторожить; Автомобильная аудиосистема; Электрозеркала заднего вида. |
| 14 | ДЕФ-И/УП | 7,5 | Многопортовая система впрыска; Многопортовая система последовательного впрыска. |
| 15 | IGN | 7,5 | Многопортовая система впрыска; Многопортовая система последовательного впрыска; Световой индикатор промывки. |
| 16 | ЭБУ-ИГ | 7,5 | Антиблокировочная система; Автоматическая коробка передач с электронным управлением. |
| 17 | ТУГОЙ | 20 | Дворники и омыватели лобового стекла; Задний дворник и омыватель ветрового стекла. |
| 18 | SRS | 7,5 | Система подушек безопасности SRS |
| 19 | OBD | 7,5 | Бортовая система диагностики |
| 20 | STOP | 10 | Стоп-сигналы |
| 21 | A / C | 7,5 | Кондиционер |
ЧИТАТЬ Toyota Yaris iA (2017) – блок предохранителей
Предохранители (тип B)
| Предохранитель | Усилитель [А] | описание | |
| 22 | ГЛАВНЫЙ № 1 | 30 | Стартовая система; Идти. |
| 23 | РДИ ФАН | 30 | Электрический вентилятор охлаждения |
| 24 | CDS ВЕНТИЛЯТОР | 30 | Электрический вентилятор охлаждения |
| 25 | ПИТАНИЕ | 30 | Электрические стеклоподъемники; Электрическая система блокировки дверей |
| 26 | DEF | 30 | Грязеотделитель заднего стекла |
| 27 | AM 1 | 40 | предохранители «CIG & RAD», «WIPER», «КАЛИБР», «ЭКУ-ИГ», «РЕВ», «ХВОСТ», «ПАНЕЛЬ». |
Предохранители (тип C)
| Предохранитель | Усилитель [А] | описание | |
| 28 | ГЛАВНАЯ | 80 | Предохранители «АМ 2», «ХАЗ-ГОРН», «EFI», «КУПОЛЬ», «РАДИО» и «ALT-S». |
| 29 | ALT | 100 | Задние фары; предохранители «ABS», «RADIO», «HTR», «AM 1», «POWER», «STOP» и «DEF». |
| 30 | HTR | 50 | Кондиционер |
| 31 | АБС | 60 | Система предотвращения блокировки колес |
