Toyota RAV4 (SXA1) (1994-1997) – блок предохранителей и реле

Применяется к новым автомобилям в годах:

 1994, 1995, 1996, 1997.

Пассажирский салон

1. Блок предохранителей
2. Релейная коробка
3. блок управления АБС
4. Блок предохранителей №2
5. Усилитель кондиционера
6. Реле управления замком
7. ЭБУ круиз-контроля
8. Блок предохранителей №3
9. Датчик подушки безопасности в сборе
10. Блок управления блокировкой коробки передач
11. Модуль управления двигателем

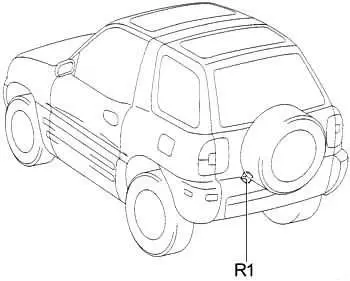

R1 — Реле заднего стеклоочистителя

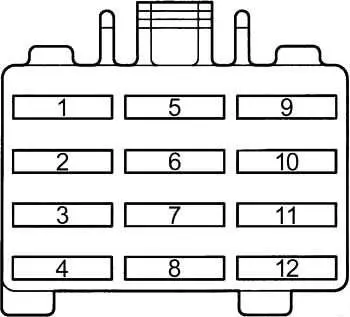

Схема блока предохранителей в салоне

Панель предохранителей расположена за крышкой на приборной панели со стороны водителя.

Номер	Ампер [A]	описание
1	10	Задние фонари, габаритные огни, освещение номерного знака, освещение салона
2	11	Индикаторы и счетчики, служебные фонари (кроме ламп выхлопа и открытых дверей), фонари заднего хода, система кондиционирования, электростеклоподъемники, обогрев заднего стекла, блокировка центрального дифференциала, автоматическая коробка передач с электронным управлением.
3	7.5	Включите светофоры
4	15	Прикуриватель, часы, автозвук, электрозеркала заднего вида.
5	7.5	Многоточечная система впрыска топлива/система последовательного многоточечного впрыска топлива
6	7.5	Многоточечная система впрыска топлива/система последовательного многоточечного впрыска топлива, контрольная лампа выхлопных газов
7	7.5	Антиблокировочная система тормозов, автоматическая коробка передач с электронным управлением.
8	20	Стеклоочиститель и омыватель лобового стекла, стеклоочиститель и омыватель лобового стекла
9	–	–
10	7.5	Система подушек безопасности SRS
11	7.5	Бортовая система диагностики
12	10	Стоп-сигналы

ЧИТАТЬ  Toyota Yaris iA (2018) – блок предохранителей

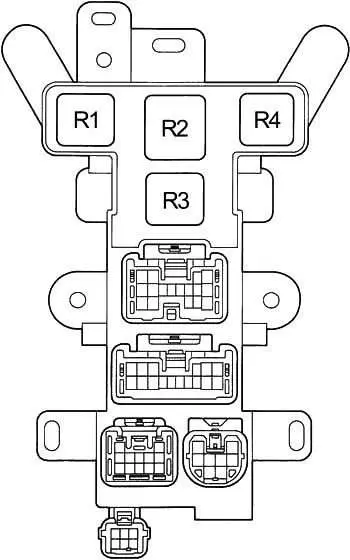

Релейная коробка

Номер	Реле
R1	Реле размыкания цепи
R2	–
R3	Переключатель мигающего сигнала
R4	–

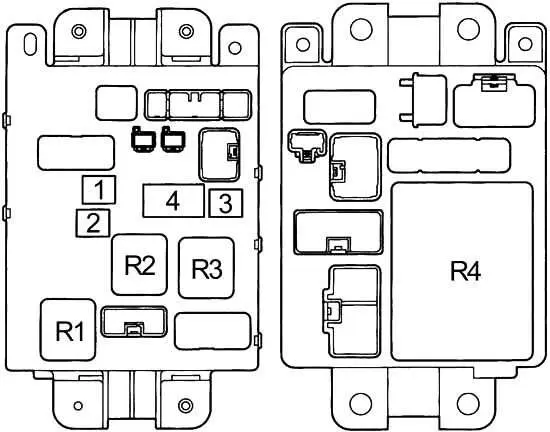

Блок предохранителей 2

Номер	Ампер [A]	описание
1	тридцать	Электростеклоподъемники, электрозамок дверей.
2	тридцать	Обогреватель заднего стекла
3	40	Предохранители «CIG & RAD», «WIPER», «INDICATOR», «ECU-IG», «TURN», «TAIL» и «PANEL».
4	–	Фильтр шума
Реле
R1	Удаление тумана
R2	Главное силовое реле
R3	Задние фары
R4	Интеграционное реле

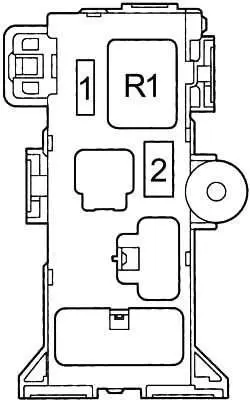

Блок предохранителей 3

Номер	Ампер [A]	описание
1	7.5	Кондиционер
2	–	–

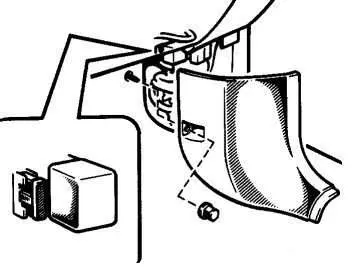

Реле
R1	Плита

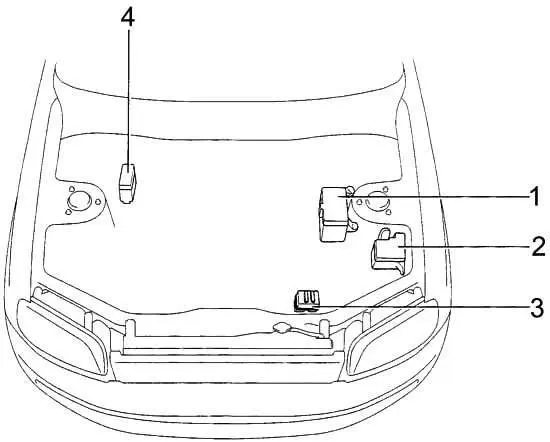

Вано моторе

1. Блок предохранителей
2. Релейная коробка
3. Реле АБС
4. Блок подключения предохранителей

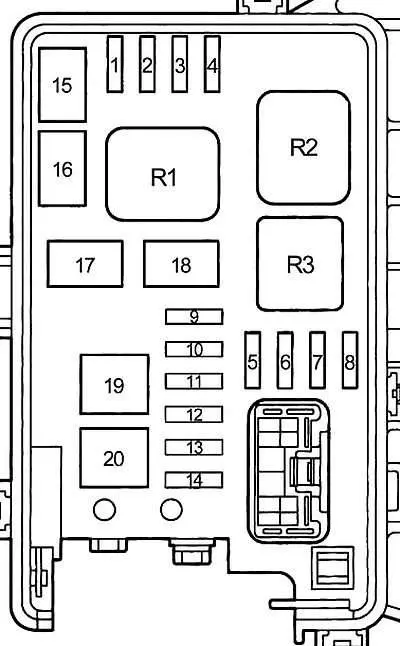

Схема блока предохранителей в моторном отсеке

Номер	Ампер [A]	описание
1	–	–
2	–	–
3	15	Левая фара
4	15	Правая фара
5	–	–
6	–	–
7	15	Запасной предохранитель
8	10	Запасной предохранитель
9	5	Система загрузки
10	–	–
11	15	Аварийное освещение, звуковые сигналы
12	15	Многоточечная система впрыска топлива/система последовательного многоточечного впрыска топлива
13	15	Персональное освещение, индикатор открытой двери, часы.
14	20	Многоточечная система впрыска топлива/система последовательного многоточечного впрыска топлива, система зарядки
15	тридцать	Электрический вентилятор охлаждения
16	тридцать	Электрический вентилятор охлаждения
17	–	–
18	тридцать	Система запуска, фары
19	60	-1997: Антиблокировочная тормозная система.
20	–	–
Реле
R1	главный
R2	Fari
R3	закуска

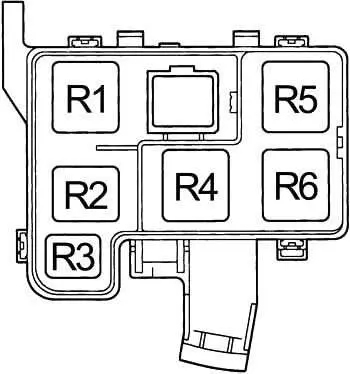

Релейная коробка

Номер	Реле
R1	Руководитель ЭФИ
R2	Электрический вентилятор охлаждения (№1)
R3	Корно
R4	Электрический вентилятор охлаждения (№3)
R5	Магнитная муфта (кондиционер)
R6	Электрический вентилятор охлаждения (№2)

ПРОЧИТАЙТЕ Toyota Sienna XL20 (2003-2010) – блок предохранителей и реле

Блок подключения предохранителей

Номер	Предохранитель	Ампер [A]	описание
1	ГЛАВНАЯ	80	Предохранители «АМ 2», «ХАЗ-ГОРН», «ЭФИ», «КУПОЛ», «РАДИО» и «АЛТ-С»
2	ALT	100	Задние фонари, предохранители «ABS», «RADIO», «HTR», «AM 1», «POWER», «STOP» и «DEF».
3	HTR	50	Кондиционер
