Toyota ProAce (2016-2017) — блок предохранителей
Содержание
Toyota ProAce (2016-2017) — Схема блока предохранителей
Год производства: 2016, 2017.
Предохранитель прикуривателя (розетка) на Toyota ProAce (2016-2017 гг.). Предохранитель F32 расположен в блоке предохранителей панели приборов.

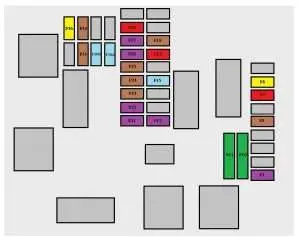

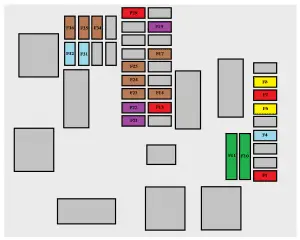

Предохранители в приборной панели
Блок предохранителей расположен в нижней части панели приборов (слева).
Версия 1 (Эко)
| Предохранитель | Усилитель [А] | описание |
| F1 | 10 | Электроусилитель руля, переключатель сцепления |
| F4 | 15 | Корно |
| F5 | 20 | Насос омывателя передней и задней части |
| F6 | 20 | Насос омывателя передней и задней части |
| F7 | 10 | Задняя розетка для аксессуаров на 12 В. |
| F8 | 20 | Одинарные или двойные задние дворники. |
| F10 | 30 | Передние и задние, внешние и внутренние замки. |
| F11 | ||
| F13 | 10 | Передний климат-контроль; Радиоуправление; Коробка передач; Атака в лоб. |
| F14 | 5 | Внимание; Система экстренного вызова ЭРА-ГЛОНАСС. |
| F17 | 5 | Щиток приборов |
| F19 | 3 | Органы управления на рулевом колесе |
| F21 | 3 | Умная система входа и запуска» переключатель зажигания. |
| F22 | 3 | Датчик дождя и солнца; Многофункциональная камера обнаружения. |
| F23 | 5 | Ремни безопасности без пряжек или отстегивается (экран). |
| F24 | 5 | Сенсорный экран; Камера заднего вида; Датчик парковки. |
| F25 | 5 | Воздушная подушка |
| F29 | 20 | Системный звук; Сенсорный экран; CD-плеер; Навигация. |
| F31 | 15 | Аудиосистема (батарея+) |
| F32 | 15 | 12-вольтовая передняя розетка для аксессуаров; Более легкий. |
| F34 | 5 | Система контроля слепых зон; Электроуправление боковыми зеркалами. |
| F35 | 5 | Моющие форсунки с подогревом; Регулировка высоты фар. |
| F36 | 5 | Зарядные устройства для фонариков; Задний фонарь на крыше. |
Версия 2 (полная)
| Предохранитель | Усилитель [А] | описание |
| F1 | 3 | Умная система входа и запуска» переключатель зажигания. |
| F5 | 5 | Сенсорный экран; Камера заднего вида; Датчики парковки. |
| F7 | 10 | Задний климат-контроль; Hi-Fi усилитель. |
| F8 | 20 | Одинарный или двойной задний дворник. |
| F10 | 30 | Передние и задние, внешние и внутренние замки. |
| F11 | ||
| F12 | 3 | сигнал тревоги |
| F17 | 10 | Задняя розетка для аксессуаров на 12 В. |
| F18 | 5 | Система экстренного вызова ЭРА-ГЛОНАСС |
| F21 | 3 | Зарядные устройства для фонариков; Задний фонарь на крыше. |
| F22 | 3 | Подсветка перчаточного ящика; Задние фонари на крыше. |
| F23 | 5 | Система контроля слепых зон; Электроуправление боковыми зеркалами. |
| F24 | 5 | Органы управления на рулевом колесе |
| F25 | 5 | Регулировка высоты дальнего света |
| F26 | 3 | Ремни безопасности не пристегнуты или отстегнуты (экран) |
| F27 | 3 | Датчик дождя и солнца; Многофункциональная камера обнаружения. |
| F28 | 10 | Передний климат-контроль; Радиоуправление; Коробка передач; Проекционный дисплей. |
| F30A или Б | 15 | Аудиосистема (аккумулятор +) |
| F31 | 5 | Воздушная подушка |
| F33 | 15 | Передняя розетка для аксессуаров на 12 В. |
| F35 | 5 | Щиток приборов |
| F36 | 20 | Системный звук; Сенсорный экран; CD-плеер; Навигация. |
ЧИТАТЬ Toyota Prius V (2012) – блок предохранителей
Предохранители в моторном отсеке
Блок предохранителей расположен в моторном отсеке, рядом с аккумуляторной батареей.
| Предохранитель | Усилитель [А] | описание |
| F12 | 5 | Форсунки омывателя с подогревом |
| F14 | 25 | Насос омывателя передней и задней части |
| F15 | 5 | Передний радар и экстренное торможение; Электроусилитель руля. |
| F17 | 10 | Встроенный системный интерфейс |
| F19 | 30 | Мотор переднего стеклоочистителя |
| F20 | 15 | Насос омывателя передней и задней части |
| F21 | 20 | помпа лавафари |
| F22 | 15 | Корно |
| F23 | 15 | Светофор справа |
| F24 | 15 | Светофор слева |
