Toyota Prius XW30 (2010) — Схема блока предохранителей
Год производства: за 2010 г.
Предохранитель прикуривателя (электророзетка) на Toyota Prius XW20 2004-2007 гг. Предохранитель 3 находится в блоке предохранителей на левой панели приборов.

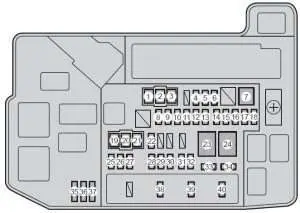

Блок предохранителей в моторном отсеке
| Предохранитель | Усилитель [А] | описание | |
| 1 | HTR | 50 | Кондиционер |
| 2 | RDI | 30 | Электрические вентиляторы охлаждения |
| 3 | CDS | 30 | Электрические вентиляторы охлаждения |
| 4 | S-КАРНИС | 10 | Нет цепи |
| 5 | АНГ Ж/П | 30 | Система охлаждения |
| 6 | ГЛАВНАЯ АБС № 2 | 7,5 | Система предотвращения блокировки колес |
| 7 | H-LP CLN | 30 | Очистка фар |
| 8 | AMP | 30 | Система диффузии звука |
| 9 | IGCT | 30 | PCU, IGCT n. 2, ИГКТ н. 3 |
| 10 | ДК/ДК-С | 5 | Инверторы и преобразователи |
| 11 | P КОН ГЛАВНЫЙ | 7,5 | Система контроля парковки, трансмиссия |
| 12 | AM2 | 7,5 | Окна с электроприводом |
| 13 | ЭБУ-Б2 | 7,5 | Система смарт-ключей |
| 14 | МАЙ — ПЯТНИЦА | 10 | Нет цепи |
| 15 | ЭБУ-Б3 | 10 | Кондиционер |
| 16 | ПОВОРОТ И ЗВТ | 10 | Включение сигнальных ламп |
| 17 | ETCS | 10 | Многопортовая система впрыска; Многопортовая система последовательного впрыска. |
| 18 | ГЛАВНАЯ АБС № 1 | 20 | Система предотвращения блокировки колес |
| 19 | П/И 2 | 40 | Система контроля парковки; Рог; Правая фара (ближний свет); Левая фара (ближний свет); Фонари заднего хода. |
| 20 | АБС МТР 1 | 30 | Система предотвращения блокировки колес |
| 21 | АБС МТР 2 | 30 | Система предотвращения блокировки колес |
| 22 | H-LP ПРИВЕТ ГЛАВНЫЙ | 20 | H-LP HI RH, H-LP HI LH, Переключатель фар; Система дневных ходовых огней. |
| 23 | П/И 1 | 60 | IG2, ГЛАВНЫЙ EFI, ВЕНТИЛЯТОР БАТ |
| 24 | EPS | 60 | Электроусилитель руля |
| 25 | PCU | 10 | Инверторы и преобразователи |
| 26 | ИГКТ № 2 | 10 | Гибридная система; Система контроля парковки; Электрические стеклоподъемники; Инвертор и преобразователь. |
| 27 | МИР ХТР | 10 | Наружные зеркала заднего вида спущены |
| 28 | КОЛЕСО № 1 | 15 | Системный звук; Навигационная система. |
| 29 | вагранка | 10 | Дополнительный дверной свет, Личное просветление, т. внутреннее освещение, т. освещение передних ног; Вежливые фонари; Внутреннее зеркало заднего вида; Механизм открывания гаражных ворот; Электроусилитель руля. |
| 30 | ЭБУ-Б | 7,5 | Система смарт-ключей; Мультиплексная система связи; Персональные фонари; Индикаторы и манометры. |
| 31 | H-LP ЛЕВЫЙ ВЫСОКИЙ | 10 | Левая фара (дальний свет) |
| 32 | H-LP RH HI | 10 | Фара (дальний свет) |
| 33 | ЭФИ №2 | 10 | Многопортовая система впрыска; Многопортовая система последовательного впрыска. |
| 34 | ИГКТ № 3 | 10 | Система охлаждения |
| 35 | ЗАПАСНЫЕ ЧАСТИ | 30 | Запасной предохранитель |
| 36 | ЗАПАСНЫЕ ЧАСТИ | 15 | Запасной предохранитель |
| 37 | ЗАПАСНЫЕ ЧАСТИ | 7,5 | Запасной предохранитель |
| 38 | ОСНОВНЫЕ ПИИ | 20 | Многопортовая система впрыска; Многопортовая система последовательного впрыска; Система охлаждения; ЭФИ н. 2. |
| 39 | БАТАРЕЯ ВЕНТИЛЯТОРА | 10 | Вентилятор охлаждения аккумулятора |
| 40 | IG2 | 20 | Многопортовая система впрыска; Многопортовая система последовательного впрыска; ИЗ; ЗАЖИГАНИЕ; Система энергоменеджмента. |
ПРОЧИТАЙТЕ Toyota Highlander Hybrid (2008) — блок предохранителей

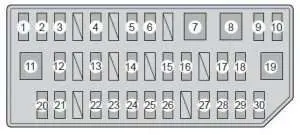

Панель приборов слева
| Предохранитель | Усилитель [А] | описание | |
| 1 | CIG | 15 | Электрические розетки |
| 2 | ЭБУ-ACC | 15 | Мультиплексная система связи; Внешние зеркала заднего вида; Система помощи при вождении; Системный звук; Навигационная система. |
| 3 | ВЫХОД МОЩНОСТИ | 15 | Prese di current |
| 4 | SEAT HTR FR | 10 | Подогревы сидений |
| 5 | SEAT HTR ФЛ | 10 | Подогревы сидений |
| 6 | ПОРТА № 1 | 25 | Электрическая система блокировки |
| 7 | PSB | 30 | Система предотвращения столкновений |
| 8 | СИДЕНЬЕ ПЕРЕДНЕГО КОЛЕСА | 30 | Поясничная поддержка передних сидений |
| 9 | ДВУХМЕСТНЫЙ БЛОК | 25 | Управление наклоном и телескопом |
| 10 | ПТ ТУМАН | 7,5 | Передние противотуманные фары |
| 11 | PWR СИДЕНЬЕ ФЛ | 30 | Поясничная поддержка передних сидений |
| 12 | OBD | 7,5 | Бортовая система диагностики |
| 13 | РР противотуманные фары | 7,5 | Нет цепи |
| 14 | STOP | 10 | Светофор; Высокий стоп-сигнал; Система торможения; Система помощи при вождении. |
| 15 | P ПЕРЕДНЯЯ ДВЕРЬ | 25 | Электрические окна |
| 16 | D ПЕРЕДНЯЯ ДВЕРЬ | 25 | Окна с электроприводом |
| 17 | ДЕРЖАТЕЛЬ RR | 25 | Электрические окна |
| 18 | ПОРТА РЛ | 25 | Электрические окна |
| 19 | S / КРЫША | 30 | Электрический люк |
| 20 | ЭБУ-ИГ №1 | 10 | Электрические вентиляторы охлаждения; Мультиплексная система связи. |
| 21 | ЭБУ-ИГ №2 | 10 | Система помощи при вождении; Система предупреждения столкновений; Система ЛКА; Внутреннее зеркало заднего вида; Механизм открывания гаражных ворот; Датчик направления и угла отклонения; Система торможения; Электроусилитель руля; Навигационная система; Электрический люк; Система предупреждения о давлении в шинах; Преднатяжители ремней безопасности; Аудиосистема, аварийное освещение; указатели поворота; Дворники; Чистка фар. |
| 22 | РЕЗИНКА | 10 | Система корректора фар; Сигнальная лампа непристегнутых ремней безопасности ремень безопасности переднего пассажира; Штангенциркули и индикаторы |
| 23 | A / C | 10 | Кондиционер; Солнечная система вентиляции; Дистанционная система кондиционирования. |
| 24 | СТИРАЛЬНАЯ МАШИНА | 15 | Кристаллическая шайба |
| 25 | RR незавершенное производство | 20 | Задний дворник и омыватель ветрового стекла |
| 26 | WIP | 30 | Уборочные машины |
| 27 | MET | 7,5 | Счетчики и индикаторы |
| 28 | IGN | 10 | Система торможения; Система помощи при вождении; Многопортовая система впрыска; Многопортовая система последовательного впрыска; Система подушек безопасности SRS; Датчик обнаружения пассажиров; Электрические стеклоподъемники; Умный ключ. |
| 29 | ПАНЕЛЬ | 10 | Кондиционер; Аварийное освещение; Подогревы сидений; Передача инфекции; Позиционный переключатель «П»; Навигационная система; Солнечная система вентиляции; Дистанционная система кондиционирования; Усовершенствованная система помощи при парковке; Очистка фар; Сигнальная лампа непристегнутых ремней безопасности ремень безопасности переднего пассажира; Система корректора фар; Подсветка бардачка; Часы; Системный звук. |
| 30 | КОДА | 10 | Система корректора фар; Парковочные огни; Задние фары; Подсветка номерного знака; Передние противотуманные фары; Боковые габаритные фонари. |
