Toyota Prius XW20 (2008-2009) — блок предохранителей
Содержание
Toyota Prius XW20 (2008-2009) — Схема блока предохранителей
Год производства: 2008, 2009.
Предохранитель прикуривателя (электророзетка) на Toyota Prius XW20 2008-2009 гг. Предохранитель 19 расположен в блоке предохранителей на панели со стороны водителя.

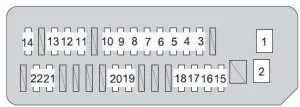

Приборная панель со стороны водителя

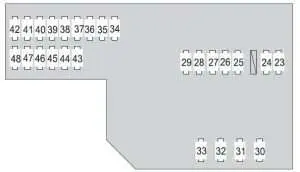

Вано моторе

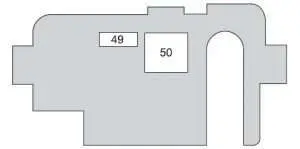

Багажное отделение
| Предохранитель | Усилитель [А] | описание | |
| 1 | PWR | 30 | Электрические окна |
| 2 | DEF | 40 | Грязеотделитель заднего стекла |
| 3 | М/ХТР | 15 | Обогрев наружных зеркал |
| 4 | WIP | 30 | Дворники |
| 5 | RR незавершенное производство | 15 | Задний стеклоочиститель |
| 6 | WSH | 20 | Стиральные машины |
| 7 | ЭБУ-ИГ | 7,5 | Интеллектуальная система входа и ввода в эксплуатацию; Электрические стеклоподъемники; Информативный дисплей; Электроусилитель руля; Противоугонная система. |
| 8 | РЕЗИНКА | 10 | Счетчик и индикаторы; фонари заднего хода; Аварийное освещение; Электрические стеклоподъемники. |
| 9 | OBD | 7,5 | Бортовая система диагностики |
| 10 | STOP | 7,5 | Стоп-сигналы |
| 11 | PORTA | 25 | Электрическая система блокировки |
| 12 | АСС-Б | 25 | Предохранители «РОЗЕТКА ПИТАНИЯ», «ACC.» |
| 13 | ЭБУ – Б | 15 | Сенсорный экран; Электрические стеклоподъемники; Кондиционер. |
| 14 | AM1 | 7,5 | Гибридная система |
| 15 | КОДА | 10 | Задние фары; Подсветка номерного знака; Парковочные огни. |
| 16 | ПАНЕЛЬ | 7,5 | Сенсорный экран; Часы; Системный звук; Подсветка приборной панели. |
| 17 | Кондиционер (HTR) | 10 | Кондиционер |
| 18 | PORTA | 20 | Окна с электроприводом |
| 19 | ВЫХОД МОЩНОСТИ | 15 | Presa di Corrente |
| 20 | ACC | 7,5 | Системный звук; Сенсорный экран; Часы. |
| 21 | ВЫХОД ПЕРЕДНЕЙ МОЩНОСТИ | 15 | Presa di Corrente |
| 22 | IGN | 7,5 | Гибридная система; гибридная система иммобилизации автомобиля; Подушка безопасности SRS. |
| 23 | ЗАПАСНЫЕ ЧАСТИ | 30 | бронирование |
| 24 | ЗАПАСНЫЕ ЧАСТИ | 15 | бронирование |
| 25 | DRL | 7,5 | Система дневных ходовых огней |
| 26 | H – LP LO RH | 15 * 2 | Фара (ближний свет) |
| 10 * 1 | |||
| 27 | H – LP LO LH | 15 * 2 | Левая фара (ближний свет) |
| 10 * 1 | |||
| 28 | H-LP HI RH | 10 | Фара (дальний свет) |
| 29 | H – N HI LH | 10 | Левая фара (дальний свет) |
| 30 | EFI | 15 | Многопортовая система впрыска; Многопортовая система последовательного впрыска. |
| 31 | AM2 | 15 | Предохранитель «IGN», система зажигания |
| 32 | РОГ | 10 | Корно |
| 33 | HEV | 20 | Гибридная система |
| 34 | P КОН ГЛАВНЫЙ | 7,5 | Система контроля парковки; Система иммобилизации гибридного автомобиля. |
| 35 | АБС – 1 | 25 | Антиблокировочная система |
| 36 | ETCS | 10 | Электронная система управления акселератором |
| 37 | БАТАРЕЯ ВЕНТИЛЯТОРА | 10 | Вентилятор охлаждения аккумулятора |
| 38 | ЗТВ | 10 | Указатели поворотов, аварийное освещение |
| 39 | вагранка | 15 | Системный звук; Внутреннее освещение; Интеллектуальная система включения и выключения; Счетчики и счетчики; указатели поворота; Подсветка багажника; Часы. |
| 40 | АБС ГЛАВНЫЙ3 | 15 | Антиблокировочная система |
| 41 | АБС ГЛАВНЫЙ2 | 10 | Антиблокировочная система |
| 42 | АБС ГЛАВНЫЙ1 | 10 | Антиблокировочная система |
| 43 | ПТ ТУМАН | 15 | Противотуманные огни |
| 44 | ЧС Ж/П | 10 | ЧС Ж/П |
| 45 | AMP | 30 | Система диффузии звука |
| 46 | ПТК ХТР2 | 30 | ПТК-нагреватель |
| 47 | ПТК ХТР1 | 30 | ПТК-нагреватель |
| 48 | CDS ВЕНТИЛЯТОР | 30 | Электрический вентилятор охлаждения |
| 49 | ДК/ДС-С | 5 | Инверторы и преобразователи |
| 50 | ГЛАВНАЯ | 120 | Гибридная система |
| *1: Автомобили с галогенными фарами (ближний свет). *2: Автомобили с газоразрядными фарами (фарами ближнего света). | |||
