Toyota Prius XW20 (2004-2007) — блок предохранителей

Toyota Prius XW20 (2004-2007) — Схема блока предохранителей

Год производства: 2004, 2005, 2006, 2007.

Предохранитель прикуривателя (электророзетка) на Toyota Prius XW20 2004-2007 гг. Предохранитель 19 находится в блоке предохранителей панели приборов.

Вано моторе

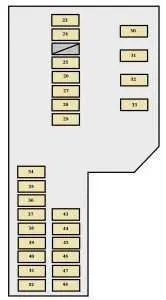

Toyota Prius — предохранители — моторный отсек

Щиток приборов

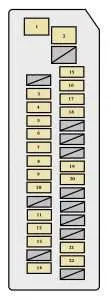

Toyota Prius — предохранители — панель приборов

ботинок

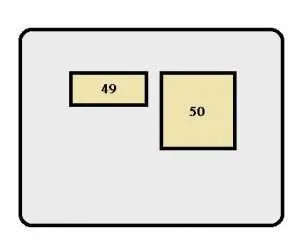

Toyota Prius — предохранители — багажник

фузибили

Предохранитель		Усилитель [А]	описание
1	PWR	30	Окна с электроприводом
2	DEF	40	Грязеотделитель заднего стекла
3	М/ХТР	15	Обогрев наружных зеркал
4	WIP	30	Дворники
5	RR незавершенное производство	15	Задний стеклоочиститель
6	WSH	20	Стиральные машины
7	ЭБУ-ИГ	7,5	Интеллектуальная система входа и ввода в эксплуатацию; Электрические стеклоподъемники; Информативный дисплей; Электроусилитель руля; Противоугонная система.
8	РЕЗИНКА	10	Счетчик и индикаторы; фонари заднего хода; Аварийное освещение; Электрические стеклоподъемники.
9	OBD	7,5	Бортовая система диагностики
10	STOP	7,5	Стоп-сигналы
11	PORTA	25	Электрическая система блокировки
12	АСС-Б	25	Предохранители «РОЗЕТКА ПИТАНИЯ», «ACC.»
13	ЭБУ – Б	15	Информативный дисплей; Электрические стеклоподъемники; Кондиционер.
14	AM1	7,5	Гибридная система
15	КОДА	10	Задние фары; Подсветка номерного знака; Парковочные огни.
16	ПАНЕЛЬ	7,5	Информативный дисплей; Часы; Системный звук; Подсветка приборной панели.
17	Кондиционер (HTR)	10	Кондиционер
18	PORTA	20	Окна с электроприводом
19	ВЫХОД МОЩНОСТИ	15	Presa di Corrente
20	ACC	7,5	Системный звук; Информативный дисплей; Часы.
21	ВЫХОД ПЕРЕДНЕЙ МОЩНОСТИ	15	Presa di Corrente
22	IGN	7,5	Гибридная система; гибридная система иммобилизации автомобиля; Подушка безопасности SRS.
23	ЗАПАСНЫЕ ЧАСТИ	30	бронирование
24	ЗАПАСНЫЕ ЧАСТИ	15	бронирование
25	ДРЛС	7,5	Система дневных ходовых огней
26	H – LP LO RH	15	Фара (ближний свет)
		10 (автомобили с галогенными фарами)
27	H – LP LO LH	15	Левая фара (ближний свет)
		10 (автомобили с галогенными фарами)
28	H-LP HI RH	10	Фара (дальний свет)
29	H – N HI LH	10	Левая фара (дальний свет)
30	EFI	15	Многопортовая система впрыска; Многопортовая система последовательного впрыска.
31	AM2	15	предохранитель «IGN»; Система зажигания.
32	РОГ	10	Корно
33	HEV	20	Гибридная система
34	P КОН ГЛАВНЫЙ	7,5	Система контроля парковки; Система иммобилизации гибридного автомобиля.
35	П С МТР	30	Система контроля парковки
	АБС – 1	25	Антиблокировочная система
36	ETCS	10	Электронная система управления акселератором
37	БАТАРЕЯ ВЕНТИЛЯТОРА	10	Вентилятор охлаждения аккумулятора
38	ЗТВ	10	Направления; Аварийное освещение.
39	вагранка	15	Системный звук; Внутреннее освещение; Интеллектуальная система включения и выключения; Счетчик и индикаторы; Индикаторы; Подсветка багажника; Часы.
40	АБС ГЛАВНЫЙ3	15	Антиблокировочная система
41	АБС ГЛАВНЫЙ2	10	Антиблокировочная система
42	АБС ГЛАВНЫЙ1	10	Антиблокировочная система
43	ПТ ТУМАН	15	Противотуманные огни
44	ЧС Ж/П	10	ЧС Ж/П
45	AMP	30	Система диффузии звука
46	ПТК ХТР2	30	ПТК-нагреватель
47	ПТК ХТР1	30	ПТК-нагреватель
48	CDS ВЕНТИЛЯТОР	30	Электрический вентилятор охлаждения
49	ДК/ДС-С	5	Инверторы и преобразователи
50	ГЛАВНАЯ	120	Гибридная система
