Toyota Prius V (2013-2016) – блок предохранителей
Содержание
Toyota Prius V (2013-2016) — Схема блока предохранителей
Год производства: 2013, 2014, 2015, 2016.
Предохранитель прикуривателя (розетка) на Toyota Prius V 2013-2016 гг. Это предохранитель 1 в блоке предохранителей (левая панель приборов).

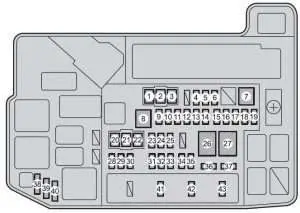

Блок предохранителей в моторном отсеке



Предохранитель | Усилитель [А] | описание | |
1 | HTR | 50 | Кондиционер |
2 | RDI | 30 | Электрические вентиляторы охлаждения |
3 | CDS | 30 | Электрические вентиляторы охлаждения |
4 | S-КАРНИС | 10 | Корно |
5 | АНГ Ж/П | 30 | Система охлаждения |
6 | ГЛАВНАЯ АБС № 2 | 7,5 | Система предотвращения блокировки колес |
7 | H-LP CLN | 30 | Очистка фар |
8 | П-КОН ССО | 30 | Система управления положением Р; Трансмиссия. |
9 | AMP | 30 | Система диффузии звука |
10 | IGCT | 30 | PCU, IGCT n. 2, ИГКТ н. 3 |
11 | ДК/ДК-С | 5 | Инверторы и преобразователи |
12 | P КОН ГЛАВНЫЙ | 7,5 | Система управления положением Р; P-позиционный переключатель |
13 | AM2 | 7,5 | Система энергоменеджмента |
14 | ЭБУ-Б2 | 7,5 | Система смарт-ключей |
15 | МАЙ — ПЯТНИЦА | 10 | сигнал тревоги |
16 | ЭБУ-Б3 | 10 | Кондиционер |
17 | ПОВОРОТ И ЗВТ | 10 | Включение сигнальных ламп |
18 | ETCS | 10 | Многопортовая система впрыска; Многопортовая система последовательного впрыска. |
19 | ГЛАВНАЯ АБС № 1 | 20 | Система предотвращения блокировки колес |
20 | П/И 2 | 40 | Звуковой сигнал правой фары (ближний свет); Левая фара (ближний свет); Реверсивный свет. |
21 | АБС МТР 1 | 30 | Система предотвращения блокировки колес |
22 | АБС МТР 2 | 30 | Система предотвращения блокировки колес |
23 | H-LP ПРИВЕТ ГЛАВНЫЙ | 20 | H-LP HI RH, H-LP HI LH; Переключатель фар; Система дневных ходовых огней. |
24 | Высоковольтная батарея | 10 | Нет цепи |
25 | DRL | 7,5 | Дневные ходовые огни |
26 | П/И 1 | 60 | IG2, ГЛАВНЫЙ EFI, ВЕНТИЛЯТОР БАТ |
27 | EPS | 60 | Электроусилитель руля |
28 | PCU | 10 | Инверторы и преобразователи |
29 | ИГКТ № 2 | 10 | Гибридная система; Система управления положением Р; Инвертор и преобразователь. |
30 | МИР ХТР | 10 | Наружные зеркала заднего вида спущены |
31 | КОЛЕСО № 1 | 15 | Системный звук; Навигационная система. |
32 | вагранка | 10 | Дополнительное освещение дверей; Персональное освещение; Внутреннее освещение; Подсветка пространства для ног спереди; Освещение туалетного столика; Внутреннее зеркало заднего вида; Механизм открывания гаражных ворот; Верхняя консоль. |
33 | ЭБУ-Б | 7,5 | Система смарт-ключей; Мультиплексная система связи; Персональное освещение; Индикаторы и манометры; Система обнаружения пассажиров (блок управления и датчики). |
34 | H-LP ЛЕВЫЙ ВЫСОКИЙ | 10 | Левая фара (дальний свет) |
35 | H-LP RH HI | 10 | Фара (дальний свет) |
36 | ЭФИ №2 | 10 | Многопортовая система впрыска; Многопортовая система последовательного впрыска. |
37 | ИГКТ № 3 | 10 | Система охлаждения |
38 | ЗАПАСНЫЕ ЧАСТИ | 30 | Запасной предохранитель |
39 | ЗАПАСНЫЕ ЧАСТИ | 10 | Запасной предохранитель |
40 | ЗАПАСНЫЕ ЧАСТИ | 7,5 | Запасной предохранитель |
41 | ОСНОВНЫЕ ПИИ | 20 | Многопортовая система впрыска; Многопортовая система последовательного впрыска; Система охлаждения; ЭФИ н. 2. |
42 | БАТАРЕЯ ВЕНТИЛЯТОРА | 20 | Вентилятор охлаждения аккумулятора |
43 | IG2 | 20 | Многопортовая система впрыска; Многопортовая система последовательного впрыска; ИЗ; ЗАЖИГАНИЕ; Система энергоменеджмента. |
ПРОЧИТАЙТЕ Toyota Avensis (1997-2002) – блок предохранителей и реле

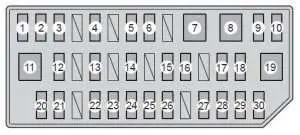

Панель приборов слева



Предохранитель | Усилитель [А] | описание | |
1 | CIG | 15 | Электрические розетки; Более легкий. |
2 | ЭБУ-ACC | 10 | Мультиплексная система связи; Внешние зеркала заднего вида; Система помощи при вождении; Системный звук; Навигационная система; Интеллектуальная система помощи при парковке. |
3 | ВЫХОД МОЩНОСТИ | 15 | Электрические розетки |
4 | SEAT HTR FR | 10 | Подогревы сидений |
5 | SEAT HTR ФЛ | 10 | Подогревы сидений |
6 | ПОРТА № 1 | 25 | Электрическая система блокировки |
7 | PSB | 30 | Система предаварийной безопасности |
8 | СИДЕНЬЕ ПЕРЕДНЕГО КОЛЕСА | 30 | Поясничная поддержка передних сидений |
9 | ДВУХМЕСТНЫЙ БЛОК | 25 | ДВУХМЕСТНЫЙ БЛОК |
10 | ПТ ТУМАН | 7,5 | Передние противотуманные фары |
11 | PWR СИДЕНЬЕ ФЛ | 30 | Поясничная поддержка передних сидений |
12 | OBD | 7,5 | Бортовая система диагностики |
13 | РР противотуманные фары | 7,5 | Задний противотуманный фонарь |
14 | STOP | 10 | Светофор; Высокий стоп-сигнал; Система торможения; Система помощи при вождении. |
15 | P ПЕРЕДНЯЯ ДВЕРЬ | 25 | Электрические окна |
16 | D ПЕРЕДНЯЯ ДВЕРЬ | 25 | Электрические окна |
17 | ДЕРЖАТЕЛЬ RR | 25 | Электрические окна |
18 | ПОРТА РЛ | 25 | Окна с электроприводом |
19 | S / КРЫША | 30 | Нет цепи |
20 | ЭБУ-ИГ №1 | 10 | Электрические вентиляторы охлаждения; Мультиплексная система связи. |
21 | ЭБУ-ИГ №2 | 10 | Система помощи при вождении; Система предаварийной безопасности; Внутреннее зеркало заднего вида; датчик рыскания и ускорения; Система торможения; Навигационная система; Преднатяжители ремней безопасности; Системный звук; Аварийное освещение; Указатели направления; Дворники; Чистка фар. |
22 | РЕЗИНКА | 10 | Система корректора фар; Индикаторы и счетчики. |
23 | A / C | 10 | Кондиционер; Дистанционная система кондиционирования. |
24 | СТИРАЛЬНАЯ МАШИНА | 15 | Кристаллическая шайба |
25 | RR незавершенное производство | 20 | Задний дворник и омыватель ветрового стекла |
26 | WIP | 30 | Уборочные машины |
27 | MET | 7,5 | Счетчики и датчики |
28 | IGN | 10 | Система торможения; Система помощи при вождении; Многопортовая система впрыска; Многопортовая система последовательного впрыска; Система подушек безопасности SRS; Система энергоменеджмента; Интеллектуальная система входа и ввода в эксплуатацию; Сигнальная лампа блокировки ремня безопасности ремень безопасности переднего пассажира. |
29 | ПАНЕЛЬ | 10 | Кондиционер; Персональное освещение; Подогревы сидений; Передача инфекции; Позиционный переключатель P; Навигационная система; Дистанционная система кондиционирования; Интеллектуальная система парковки; Очистка фар; Сигнальная лампа непристегнутых ремней безопасности ремень безопасности переднего пассажира; Система корректора фар; Подсветка бардачка; Часы; Системный звук; Ездите на работу в милях в час или км/ч. |
30 | КОДА | 10 | Система корректора фар; Передние габаритные огни; Задние фары; Подсветка номерного знака; Передние противотуманные фары; Задний противотуманный фонарь. |
