Toyota Prius Plug-in Hybrid (2011-2015) — блок предохранителей

Плагин-гибрид Toyota Prius (2011-2015) — схема блока предохранителей

Год производства: 2011, 2012, 2013, 2014, 2015.

Предохранитель прикуривателя (розетка) в автомобиле Toyota Prius Plug-in Hybrid (2011-2015 гг.). Это предохранитель 1 в блоке предохранителей (левая панель приборов).

Блок предохранителей в моторном отсеке

Toyota Prius Plug-in Hybrid — предохранители — моторный отсек

Предохранитель		Усилитель [А]	описание
1	HTR	50	Кондиционер
2	RDI	30	Электрические вентиляторы охлаждения
3	CDS	30	Электрические вентиляторы охлаждения
4	S-КАРНИС	10	Корно
5	АНГ Ж/П	30	Система охлаждения
6	ГЛАВНАЯ АБС № 2	7,5	Система предотвращения блокировки колес
7	H-LP CLN	30	Очиститель фар
8	П-КОН ССО	30	Система управления положением Р; Трансмиссия.
9	АМПЕР №1	30	Система диффузии звука
10	IGCT	30	PCU, IGCT n. 2, ИГКТ н. 3
11	ДК/ДК-С	5	Инвертор и преобразователь
12	P КОН ГЛАВНЫЙ	7,5	Система управления положением Р; P-позиционный переключатель
13	AM2	7,5	Система энергоменеджмента
14	ЭБУ-Б2	7,5	Интеллектуальная система входа и взлета; Гибридная система.
15	МАЙ ЯНВАРЬ / DCM	10	Нет цепи
16	ПИМР	10	Система зарядки
17	ПОВОРОТ И ЗВТ	10	Включение сигнальных ламп
18	ETCS	10	Многопортовая система впрыска; Многопортовая система последовательного впрыска.
19	ГЛАВНАЯ АБС № 1	20	Система предотвращения блокировки колес
20	H-LP LH LO	15	Левая фара (ближний свет)
21	П/И 2	40	Система управления положением Р; Рог; Прохождение света; Фонари заднего хода.
22	АБС МТР 1	30	Система предотвращения блокировки колес
23	АБС МТР 2	30	Система предотвращения блокировки колес
24	H-LP ПРИВЕТ ГЛАВНЫЙ	20	Светофор
25	DRL	7,5	Дневные ходовые огни
26	АМПЕР №2	30	Аудиосистема, навигационная система
27	П/И 1	60	IG2, ГЛАВНЫЙ EFI, ВЕНТИЛЯТОР БАТ
28	EPS	60	Электроусилитель руля
29	H-LP RH LO	15	Фара (ближний свет)
30	PCU	10	Инверторы и преобразователи
31	ИГКТ № 2	10	Гибридная система; Система управления положением Р; Система энергоменеджмента; Многопортовая система впрыска; Многопортовая система последовательного впрыска.
32	МИР ХТР	10	Наружные зеркала заднего вида спущены
33	КОЛЕСО № 1	15	Аудиосистема, навигационная система
34	вагранка	10	Дополнительное освещение дверей; Освещение багажника; Персональное освещение; Внутреннее освещение; Освещение пространства для ног; Косметическая подсветка зеркала; Внутреннее зеркало заднего вида.
35	ЭБУ-Б	7,5	Интеллектуальная система входа и ввода в эксплуатацию; Персональные фонари; Индикаторы и манометры; Аварийное освещение.
36	H-LP ЛЕВЫЙ ВЫСОКИЙ	10	Левая фара (дальний свет)
37	H-LP RH HI	10	Фара (дальний свет)
38	ЭФИ №2	10	Многопортовая система впрыска; Многопортовая система последовательного впрыска.
39	ИГКТ № 3	10	Система охлаждения
40	ЗАПАСНЫЕ ЧАСТИ	30	Запасной предохранитель
41	ЗАПАСНЫЕ ЧАСТИ	10	Запасной предохранитель
42	ЗАПАСНЫЕ ЧАСТИ	7,5	Запасной предохранитель
43	ОСНОВНЫЕ ПИИ	20	Многопортовая система впрыска; Многопортовая система последовательного впрыска; Система охлаждения; ЭФИ н. 2.
44	БАТАРЕЯ ВЕНТИЛЯТОРА	20	Вентилятор охлаждения аккумулятора
45	IG2	20	Многопортовая система впрыска; Многопортовая система последовательного впрыска; ИЗ; ЗАЖИГАНИЕ; Система энергоменеджмента.

ЧИТАЙТЕ Toyota Prius V (2013-2016) – блок предохранителей

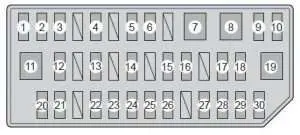

Панель приборов слева

Toyota Prius Plug-in Hybrid — предохранители — левая панель приборов

Предохранитель		Усилитель [А]	описание
1	CIG	15	Электрические розетки; Более легкий
2	ЭБУ-ACC	10	Мультиплексная система связи; Внешние зеркала заднего вида; Система помощи при вождении; Системный звук; Навигационная система; Интеллектуальная система помощи при парковке.
3	ВЫХОД МОЩНОСТИ	15	Электрические розетки
4	SEAT HTR FR	10	Подогревы сидений
5	SEAT HTR ФЛ	10	Подогревы сидений
6	ПОРТА № 1	25	Электрическая система блокировки
7	PSB	30	Система предаварийной безопасности
8	СИДЕНЬЕ ПЕРЕДНЕГО КОЛЕСА	30	Поясничная поддержка передних сидений
9	ДВУХМЕСТНЫЙ БЛОК	25	ДВУХМЕСТНЫЙ БЛОК
10	ПТ ТУМАН	7,5	Передние противотуманные фары
11	PWR СИДЕНЬЕ ФЛ	30	Поясничная поддержка передних сидений
12	OBD	7,5	Бортовая система диагностики
13	РР противотуманные фары	7,5	Задний противотуманный фонарь
14	STOP	10	Светофор; Высокий стоп-сигнал; Система торможения; Система помощи при вождении.
15	P ПЕРЕДНЯЯ ДВЕРЬ	25	Электрические окна
16	D ПЕРЕДНЯЯ ДВЕРЬ	25	Электрические окна
17	ДЕРЖАТЕЛЬ RR	25	Окна с электроприводом
18	ПОРТА РЛ	25	Электрические окна
19	S / КРЫША	30	Нет цепи
20	ЭБУ-ИГ №1	10	Электрические вентиляторы охлаждения; Мультиплексная система связи.
21	ЭБУ-ИГ №2	10	Система помощи при вождении; Система предаварийной безопасности; Внутреннее зеркало заднего вида; датчик рыскания и ускорения; Система торможения; Навигационная система; Преднатяжители ремней безопасности; Системный звук; Аварийное освещение; Указатели направления; Дворники; Чистка фар.
22	РЕЗИНКА	10	Система корректора фар; Индикаторы и счетчики.
23	A / C	10	Кондиционер; Дистанционная система кондиционирования.
24	СТИРАЛЬНАЯ МАШИНА	15	Кристаллическая шайба
25	RR незавершенное производство	20	Задний дворник и омыватель ветрового стекла
26	WIP	30	Уборочные машины
27	MET	7,5	Счетчики и датчики
28	IGN	10	Система торможения; Система помощи при вождении; Многопортовая система впрыска; Многопортовая система последовательного впрыска; Система подушек безопасности SRS; Система энергоменеджмента; Интеллектуальная система входа и ввода в эксплуатацию; Сигнальная лампа пряжки ремня ремень безопасности переднего пассажира.
29	ПАНЕЛЬ	10	Кондиционер; Персональное освещение; Подогревы сидений; Передача инфекции; Позиционный переключатель P; Навигационная система; Дистанционное кондиционирование; Интеллектуальная система парковки; Очистка фар; Сигнальная лампа непристегнутых ремней безопасности ремень безопасности переднего пассажира; Система корректора фар; Подсветка бардачка; Часы; Системный звук; Ездите на работу в милях в час или км/ч.
30	КОДА	10	Система корректора фар; Передние габаритные огни; Задние фары; Подсветка номерного знака; Передние противотуманные фары; Задний противотуманный фонарь.
