Toyota Prius C (2011-2016) — Схема блока предохранителей
Год производства: 2011, 2012, 2013, 2014, 2015, 2016.
Предохранитель прикуривателя (электророзетка) на Toyota Prius C 2011-2016 гг. Предохранитель 15 находится в блоке предохранителей (на приборной панели со стороны водителя).

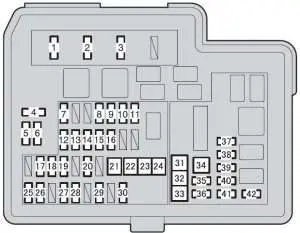

Моторный отсек (блок предохранителей типа А)
| Предохранитель | Усилитель [А] | описание | |
| 1 | ЭФИ-ГЛАВНАЯ | 20 | Многопортовая система впрыска; Многопортовая система последовательного впрыска; ЭФИ н. 2. |
| 2 | РОГ | 10 | Корно |
| 3 | IG2 | 30 | ИГ2 № 2, МЕТРО, ИГН |
| 4 | ЗАПАСНЫЕ ЧАСТИ | 7,5 | Запасной предохранитель |
| 5 | ЗАПАСНЫЕ ЧАСТИ | 15 | Запасной предохранитель |
| 6 | ЗАПАСНЫЕ ЧАСТИ | 30 | Запасной предохранитель |
| 7 | ЭФИ №2 | 10 | Многопортовая система впрыска; Многопортовая система последовательного впрыска. |
| 8 | H-LP RH-LO | 10 | Фара (ближний свет) |
| 9 | H-LP LH-LO | 10 | Левая фара (ближний свет); Индикатор и индикаторы. |
| 10 | H-LP RH-HI | 10 | Фара (дальний свет) |
| 11 | H-LP LH-HI | 10 | Левая фара (дальний свет); Индикатор и индикаторы. |
| 12 | ИГ2 №2 | 10 | Многопортовая система впрыска; Многопортовая система последовательного впрыска; Рулевые переключатели; Система торможения; Стартовая система; Система смарт-ключей; Система классификации пассажиров; Система подушек безопасности SRS. |
| 13 | вагранка | 15 | Системный звук; Осмотр и регистрация автомобиля данные о производительности; Центральный корпусной блок; Персональное освещение; Подсветка багажника. |
| 14 | ЭБУ-Б №1 | 7,5 | Главный ЭБУ по модулю; Система смарт-ключей. |
| 15 | Метро | 7,5 | Счетчики и индикаторы |
| 16 | IGN | 15 | Многопортовая система впрыска; Многопортовая система последовательного впрыска. |
| 17 | ЗТВ | 10 | Люси ди Эмергенца |
| 18 | ETCS | 10 | Многопортовая система впрыска; Многопортовая система последовательного впрыска. |
| 19 | АБС №1 | 20 | Тормозная система |
| 20 | ENG W/PMP | 30 | Многопортовая система впрыска; Многопортовая система последовательного впрыска. |
| 21 | H-LP-ГЛАВНЫЙ | 40 | H-LP LH-LO, H-LP RH-LO, H-LP LH-HI, H-LP RH-HI; Система дневных ходовых огней. |
| 22 | H-LP CLN | 30 | Нет цепи |
| 23 | АБС МТР №1 | 30 | Тормозная система |
| 24 | ПИ | 50 | EFI-MAIN, HORN, IG2 |
| 25 | ЭБУ-Б №2 | 7,5 | Кондиционер; Счетчики и счетчики; Система классификации пассажиров; Система предупреждения о давлении в шинах; Стартовая система; Система смарт-ключей; Электрическая система блокировки дверей. |
| 26 | AM2 | 7,5 | Система авиаперевозок |
| 27 | СТРГ.БЛОК | 20 | Система авиаперевозок |
| 28 | АБС №2 | 10 | Тормозная система |
| 29 | IGCT-ГЛАВНЫЙ | 30 | ИГКТ №2, ИГКТ №3, ИГКТ №4, PCU, ВЕНТИЛЯТОР АККУМУЛЯТОРА |
| 30 | Д/РЕЗ | 30 | КУПОЛ, ЭБУ-Б Н.1 |
| 31 | ПТК HTR № 1 | 30 | ПТК-нагреватель |
| 32 | ПТК HTR № 2 | 30 | ПТК-нагреватель |
| 33 | FAN | 30 | Электрический вентилятор охлаждения |
| 34 | ПТК HTR № 3 | 30 | ПТК-нагреватель |
| 35 | DEF | 30 | МИР HTR, обогреватель заднего стекла |
| 36 | ДЕИЛЬЕР | 20 | Нет цепи |
| 37 | БАТАРЕЯ ВЕНТИЛЯТОРА | 10 | Вентилятор охлаждения аккумулятора |
| 38 | ИГКТ № 2 | 10 | Гибридная система |
| 39 | ИГКТ № 4 | 10 | Гибридная система |
| 40 | PCU | 10 | Гибридная система |
| 41 | ИГКТ № 3 | 10 | Гибридная система |
| 42 | МИР ХТР | 10 | Наружные зеркала заднего вида спущены |
ПРОЧИТАЙТЕ Toyota Hilux (1997-2005) – блок предохранителей и реле
Моторный отсек (блок предохранителей типа B)
| Предохранитель | Усилитель [А] | описание | |
| 1 | постоянный ток/постоянный ток | 100 | Гибридная система |
| 2 | АБС МТР №2 | 30 | Тормозная система |
| 3 | HTR | 40 | Кондиционер |
| 4 | EPS | 50 | Электроусилитель рулевого управления |

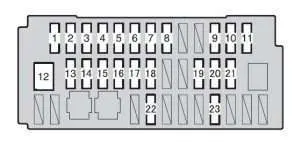

Под приборной панелью со стороны водителя
| Предохранитель | Усилитель [А] | описание | |
| 1 | КОДА | 10 | Парковочные огни; Боковые габаритные огни; Задние фары; Подсветка номерного знака; Передние противотуманные фары; Счетчики и индикаторы. |
| 2 | ПАНЕЛЬ | 5 | Подсветка приборной панели |
| 3 | ПОРТА Р/Р | 20 | Задние электростеклоподъемники (правая сторона) |
| 4 | ДВЕРЬ П | 20 | Лобовое стекло (правая сторона) |
| 5 | ЭБУ-ИГ №1 | 5 | грязеотделитель заднего стекла; Система предупреждения о давлении в шинах; Главный ЭБУ по модулю; Система торможения; Система стабилизации автомобиля; Электрическая система блокировки дверей; Система смарт-ключей. |
| 6 | ЭБУ-ИГ №2 | 5 | Электроусилитель рулевого управления |
| 7 | HTR-IG | 7,5 | Кондиционер; ПТК-нагреватель. |
| 8 | РЕЗИНКА | 10 | Резервные фонари; Системный звук; Система управления блокировкой передач; Люк на крыше; Контроль автомобиля и запись эксплуатационных данных; Система оповещения о приближении автомобиля. |
| 9 | СТИРАЛЬНАЯ МАШИНА | 15 | Стеклоочистители и омыватели ветрового стекла |
| 10 | ТУГОЙ | 25 | Стеклоочистители и омыватели ветрового стекла |
| 11 | СТЕКЛООЧИСТИТЕЛЬ ЗАДН. | 15 | Стеклоочистители и омыватели ветрового стекла |
| 12 | П/В | 30 | Поставка окон |
| 13 | ДВЕРЬ П/Л | 20 | Задние электростеклоподъемники (левая сторона) |
| 14 | ДВЕРЬ Д | 20 | Лобовое стекло (левая сторона) |
| 15 | CIG | 15 | Розетка; Более легкий. |
| 16 | ACC | 5 | Основной корпус контроллера; Системный звук; Внешние зеркала заднего вида; Система управления блокировкой передач. |
| 17 | D / L | 25 | Электрическая система блокировки |
| 18 | OBD | 7,5 | Бортовая диагностика |
| 19 | STOP | 7, 5 | Стартовая система; Система управления блокировкой передач; Система оповещения о приближении автомобиля; Система торможения; Светофор; Высоко расположенные стоп-сигналы. |
| 20 | AM1 | 7,5 | Система авиаперевозок |
| 21 | ТУМАН FR | 15 | Передние противотуманные фары |
| 22 | S / КРЫША | 25 | Люк |
| 23 | С/ХТР | 15 | Подогревы сидений; Кондиционер. |
