Toyota Matrix E140 (2009-2014) — блок предохранителей и реле
Применяется к новым автомобилям в годах:
2009, 2010, 2011, 2012, 2013, 2014.

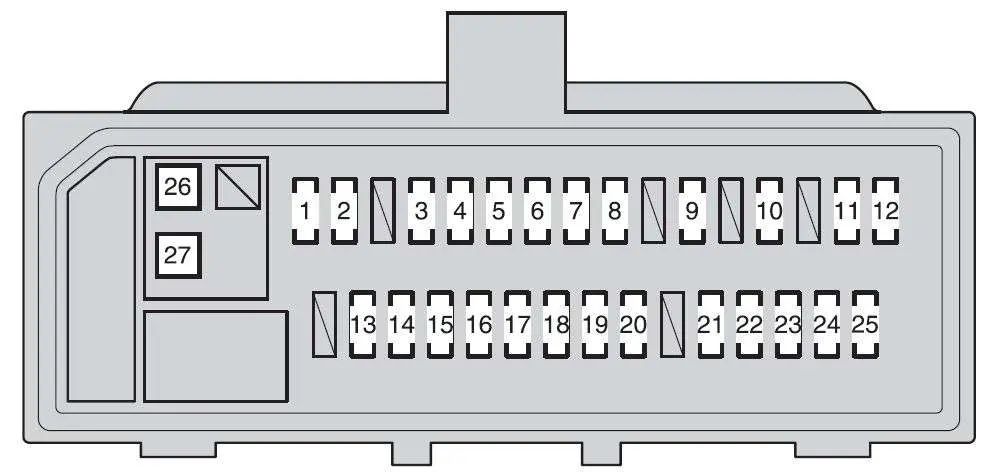

Блок предохранителей в салоне
Блок предохранителей расположен под приборной панелью (слева), под крышкой.
| Номер | Ампер [A] | описание |
| 1 | 10 | Габаритные огни, задние фонари, освещение номерного знака, многоточечная система впрыска топлива/система последовательного многоточечного впрыска топлива, подсветка комбинации приборов |
| 2 | 7.5 | Прерывание ретроиллюминации |
| 3 | 20 | Электрические окна |
| 4 | 20 | Электрические окна |
| 5 | 20 | Электрические окна |
| 6 | 20 | Люк |
| 7 | 15 | Прикуриватель, электрическая розетка |
| 8 | 7.5 | Наружные зеркала заднего вида, аудиосистема, главный контроллер кузова, часы, система управления блокировкой коробки передач |
| 9 | 7.5 | Нет цепи |
| 10 | 15 | Нет цепи |
| 11 | 7.5 | Система подушек безопасности SRS, многоточечная система впрыска топлива/система последовательного многоточечного впрыска топлива, система классификации переднего пассажира |
| 12 | 7.5 | Счетчик и счетчики |
| 13 | 10 | Система кондиционирования, противозапотевающее заднее стекло |
| 14 | 25 | Дворники |
| 15 | 15 | Задний стеклоочиститель |
| 16 | 15 | Очиститель окон |
| 17 | 10 | Главный ЭБУ, электроусилитель руля, электровентиляторы охлаждения, система управления блокировкой передач, антиблокировочная система тормозов, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система предупреждения о давлении в шинах, система стабилизации автомобиля |
| 18 | 10 | Фонари заднего хода, система зарядки, обогрев заднего стекла |
| 19 | 7.5 | Бортовая система диагностики |
| 20 | 10 | Стоп-сигналы, Высокорасположенная антиблокировочная система стоп-сигналов, Система контроля устойчивости автомобиля, Многоточечная система впрыска топлива/Система последовательного многоточечного впрыска топлива, Система управления блокировкой переключения передач |
| 21 | 25 | Электрическая система закрытия дверей |
| 22 | 25 | Зажигалка, АКС |
| 24 | 7.5 | Полный привод |
| 25 | 7.5 | Система запуска, система управления блокировкой передач, ACC, CIG |
| 26 | 30 | Обдув заднего стекла, MIR HTR, Многоточечная система впрыска топлива / Система последовательного многоточечного впрыска топлива |
| 27 | 30 | Электрические окна |
ЧИТАЙТЕ Toyota 4Runner (1998 г.) – блок предохранителей и реле

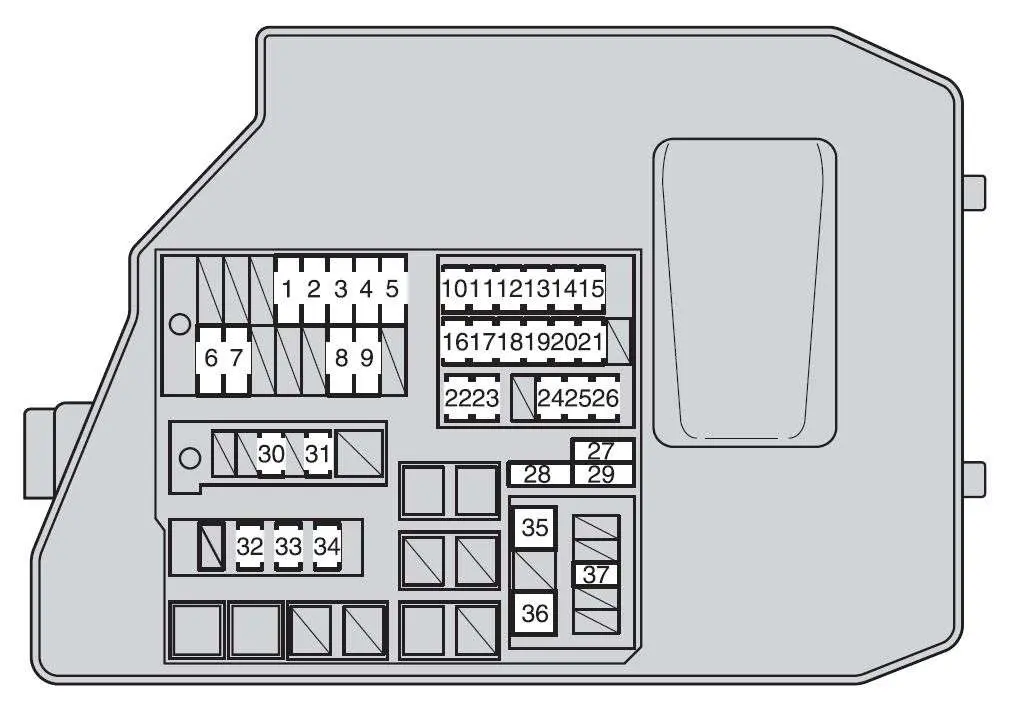

Блок предохранителей в моторном отсеке
Он расположен в моторном отсеке (слева).
| Номер | Ампер [A] | описание |
| 1 | 30 | Электрический вентилятор(ы) охлаждения. |
| 2 | 40 | Электрический вентилятор(ы) охлаждения. |
| 3 | 30 | Антиблокировочная система тормозов, система стабилизации автомобиля |
| 4 | 50 | Антиблокировочная система тормозов, система стабилизации автомобиля |
| 5 | 50 | Кондиционер |
| 6 | 120 | Система зарядки, RDI FAN, CDS FAN, ABS NO. 1, NR ABS 3, ИНВЕРТОР, HTR, HTR NR SUB. 1, ДОПОЛНИТЕЛЬНЫЙ HTR №. 3. ACC, CIG, GAUGE, IGN, ECU-IG NO. 2, HTRIG, ОЧИСТИТЕЛЬ, ЗАДНИЙ ОЧИСТИТЕЛЬ, ШАЙБА, ECU-IG NO. 1, AM1, 4WD, ДВЕРЬ, СТОП, ПЕРЕДНЯЯ ДВЕРЬ, ПИТАНИЕ, ЗАДНЯЯ ДВЕРЬ, RL ДВЕРЬ, OBD, ACC-B, ТУМАНЫ, ЛЮК, DEF, MIR HTR, ХВОСТ, ПАНЕЛЬ |
| 7 | 60 | Электроусилитель руля |
| 8 | 50 | ГЛАВНЫЙ ЭФИ, КЛАКОН, IG2 |
| 9 | 50 | H-LP SX LO, H-LP RH LO, H-LP SX HI, H-LP RH HI |
| 10 | 10 | Система контроля выбросов |
| 11 | 10 | Многоточечная система впрыска топлива/система последовательного многоточечного впрыска топлива |
| 12 | 10 | Правая фара (дальний свет) |
| 13 | 10 | Левая фара (дальний свет) |
| 14 | 10 | Правая передняя фара (ближний свет), передние противотуманные фары |
| 15 | 10 | Левая фара (ближний свет) |
| 16 | 10 | Многоточечная система впрыска топлива/система последовательного многоточечного впрыска топлива |
| 17 | 10 | Указатели поворотов, аварийные указатели поворотов |
| 18 | 7.5 | Система загрузки |
| 19 | 7.5 | Система запуска, многоточечная система впрыска топлива/система последовательного многоточечного впрыска топлива; |
| 20 | 30 | Система запуска, многоточечная система впрыска топлива/система последовательного многоточечного впрыска топлива; |
| 21 | 20 | Нет цепи |
| 22 | 7.5 | Система защиты |
| 23 | 10 | Система иммобилайзера двигателя |
| 24 | 10 | Корпус основного блока управления, счетчик и счетчики, система дневных ходовых огней, система кондиционирования воздуха, беспроводной пульт дистанционного управления. |
| 25 | 15 | звуковая система |
| 26 | 10 | Внутреннее освещение, персональный свет, часы. |
| 27 | 10 | Запасной предохранитель |
| 28 | 30 | Запасной предохранитель |
| 29 | 20 | Запасной предохранитель |
| 30 | 30 | звуковая система |
| 31 | 10 | Нет цепи |
| 32 | 20 | Многоточечная система впрыска топлива/Последовательная многоточечная система впрыска топлива, EFI NO. 1, номер ЭФИ. 2 |
| 33 | 10 | Корно |
| 34 | 15 | Многоточечная система впрыска топлива/система последовательного многоточечного впрыска топлива, система запуска, ЗАЖИГАНИЕ, МЕТР |
| 35 | 30 | ПТК-нагреватель |
| 36 | 30 | ПТК-нагреватель |
| 37 | 15 | ИНВЕРТОР ПЕРЕМЕННОГО ТОКА |
