Toyota Matrix E130 (2003-2008) — блок предохранителей и реле

Применяется к новым автомобилям в годах:

2003, 2004, 2005, 2006, 2007, 2008.

Блок предохранителей в салоне

Блок предохранителей расположен под приборной панелью (слева), под крышкой.

Номер	Ампер [A]	описание
18	15	Задние фонари, подсветка номерного знака, подсветка приборной панели, подсветка приборной панели, часы
19	7.5	Бортовая система диагностики
20	25	Дворники
21	15	Система зарядки, многоточечная система впрыска топлива/система последовательного многоточечного впрыска топлива, система запуска, система подушек безопасности SRS
22	15	Стоп-сигналы, антиблокировочная система дальнего света стоп-сигнала, система управления блокировкой передач, многоточечная система впрыска топлива/система последовательного многоточечного впрыска топлива, круиз-контроль
23	25	Система блокировки дверей, переключатель открытия стеклянной двери
24	25	Предохранитель прикуривателя
25	10	Электрический вентилятор охлаждения, антиблокировочная система тормозов, система контроля тяги, система стабилизации автомобиля, система помощи при торможении, система управления блокировкой коробки передач, система круиз-контроля
26	15	Задний стеклоочиститель
27	10	Кондиционер
28	15	Розетка питания (115 В переменного тока)
29	15	Розетка электропитания (12 В постоянного тока / в задней консоли)
30	10	Система дневных ходовых огней
31	15	Электрическая розетка (в приборной панели) или прикуриватель, автозвук, часы, электроуправление зеркалами заднего вида, система управления блокировкой коробки передач
32	10	Индикаторы и приборы, система кондиционирования, система дневных ходовых огней, система зарядки, автоматическое антибликовое зеркало заднего вида, электростеклоподъемники, круиз-контроль, противотуманное заднее стекло, фонари заднего хода, сигнальная лампа непристегнутого ремня безопасности для переднего пассажира
33	15	Мойщик стекол, мойщик стекол
34	10	Система управления двигателем
40	40	Кондиционер
41	30	Обогрев заднего стекла, предохранитель «M-HTR/DEF I-UP».
42	30	Электростеклоподъемники,электрокрыша.

ЧИТАТЬ  Toyota Tacoma (2005-2015) – блок предохранителей и реле

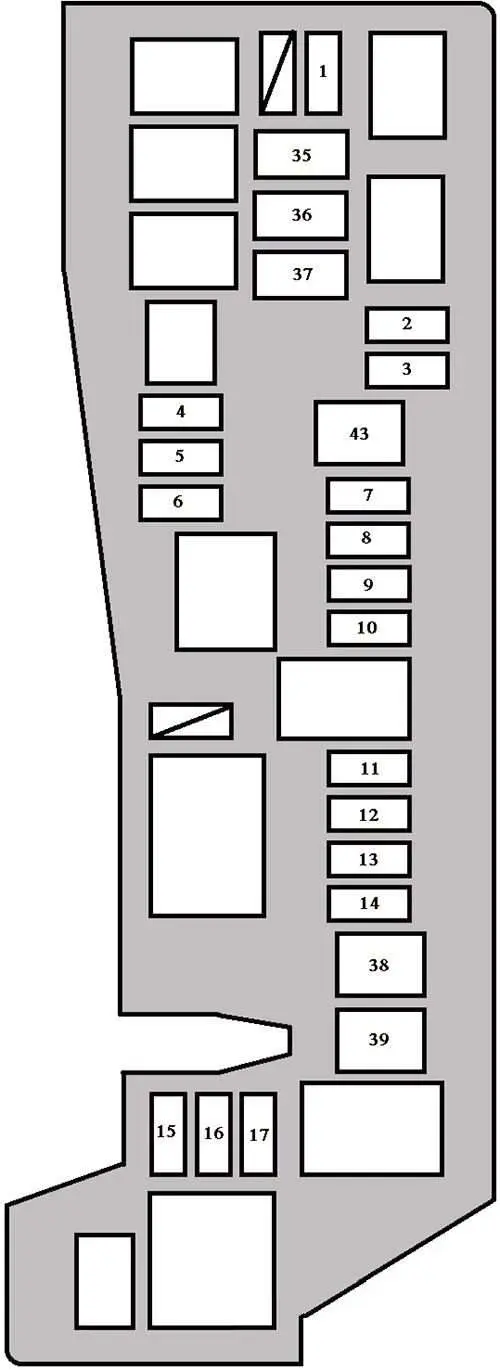

Блок предохранителей в моторном отсеке

Блок предохранителей расположен в моторном отсеке (слева).

Номер	Ампер [A]	описание
1	15	Передние противотуманные фары
2	10	Левая фара (дальний свет)
3	10	Правая фара (дальний свет), контрольная лампа дальнего света
4	30	Запасной предохранитель
5	15	Запасной предохранитель
6	10	Запасной предохранитель
7	10	Электронная система управления акселератором
8	30	Автомобильная аудиосистема
9	30	Система запуска, предохранитель «АМ2».
10	15	Аудиосистема автомобиля, часы, персональное освещение, освещение салона, освещение багажника, индикатор открытой двери, беспроводная система дистанционного управления
11	10	Корно
12	10	Аварийное освещение, указатели поворотов
13	15	Многоточечная система впрыска топлива/система последовательного впрыска топлива Mufftiport, система контроля выбросов, предохранитель «EFI»
14	5	Система загрузки
15	10	Левая фара (ближний свет)
16	10	Правая фара (ближний свет)
17	15	Многоточечная система впрыска топлива/система последовательного многоточечного впрыска топлива, система контроля выбросов
35	30	Антиблокировочная тормозная система, система стабилизации автомобиля, система контроля тяги, система помощи при торможении
36	30	Электрический вентилятор охлаждения
37	40 (без системы стабилизации автомобиля)	Система предотвращения блокировки колес
37	50 (с системой стабилизации автомобиля)	Антиблокировочная тормозная система, система стабилизации автомобиля, система контроля тяги, система помощи при торможении
38	40	Фузибили «HEAD LH UPR», «HEAD RH UPR», «HEAD LH LWR» и «HEAD RH LWR»
39	50	Система контроля выбросов
43	100	Система зарядки, «ABS №1», «ABS №2», «RDI FAN», «FOG», «HTR», «AM1», «POWER», «DOOR», «ECU-B», «TAIL». «Предохранители», «СТОП», «P/POINT», «INV» и «OBD».
