Toyota Land Cruiser 80/J80 (1990-1997) – блок предохранителей и реле

Это касается автомобилей, выпущенных в разные годы:

1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997.

Прикуриватель (розетки) — это предохранитель 1 в блоке предохранителей приборной панели.

Блок предохранителей в салоне

Положение

описание

1. Блок предохранителей
2. блок управления АБС
3. Реле размыкания цепи
4. Релейная коробка
5. Реле управления блокировкой центрального дифференциала
6. Реле предупреждения о непристегнутых ремнях безопасности
7. Реле слежения за светом
8. ЭБУ круиз-контроля
9. Усилитель системы кондиционирования
10. Температура охлаждающей жидкости двигателя, отключите реле
11. Реле контроля скорости вентилятора
12. Усилитель кондиционера
13. Модуль управления двигателем
14. Компонентный стереоусилитель
15. блокировка дифференциала ЭБУ
16. Реле освещения цилиндра ключа зажигания
17. Датчик подушки безопасности в сборе

Он расположен за крышкой на приборной панели со стороны водителя.

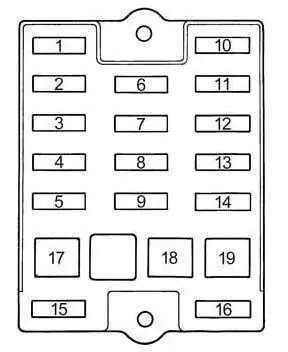

Номер	Ампер [A]	описание
1	15A	Более легкий; Электрические зеркала заднего вида; Цифровой дисплей часов; Радио; кассетный магнитофон; Силовая антенна; Блокировка автоматической коробки передач; Система подушек безопасности SRS.
2	15A	Задние фары; Подсветка номерного знака; Габаритные огни и передние боковые габаритные огни; Подсветка приборной панели; Часы; Подсветка бардачка.
3	15A	Бортовая система диагностики
4	10 А.	Стоп-сигналы; Многоточечная система впрыска топлива/система последовательного многоточечного впрыска топлива; Отмена круиз-контроля; Блокировка автоматической коробки передач.
5	20A	Обогреватель заднего стекла
6	20A	Стеклоочиститель и омыватель лобового стекла; Задний дворник и омыватель.
7	10 А.	Счетчик и указатели; Сервисные индикаторы и предупредительные зуммеры (кроме индикаторов выгрузки и открытия дверей); Аварийное освещение.
8	7.5A	Включите светофоры
9	15A	Система круиз-контроля
10	10 А.	Система подушек безопасности SRS
11	20A	Кондиционер
12	7.5A	Многоточечная система впрыска топлива/система последовательного многоточечного впрыска топлива; Система контроля выбросов; Система подушек безопасности SRS.
13	10 А.	Кондиционер
14	30A	Система блокировки дифференциала
15	–	Не используется
16	–	Не используется
17	–	Не используется
18	40A	Кондиционер
19	30A	Электрические стеклоподъемники; Электрическая система закрытия дверей; Электрическая крыша.

Релейная коробка

Номер	Реле
R1	Удаление тумана
R2	Плита
R3	Энергетическое реле
R4	Задние фары
R5	Мигалка
R6	Не используется
R7	Ventilatore
R8	Воздуходувка – высокая скорость

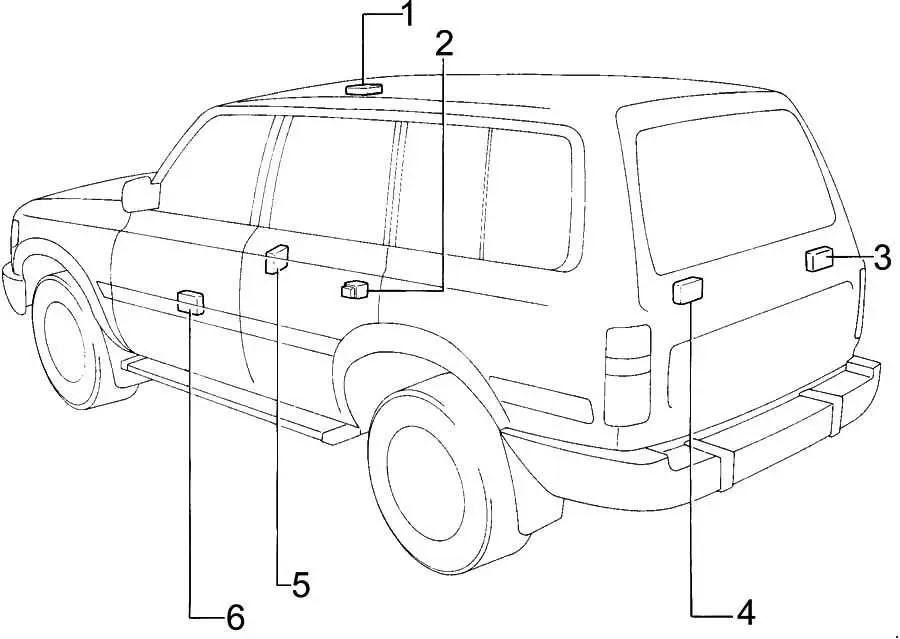

Дополнительные предметы

описание

1. Реле управления люком
2. Реле заднего обогрева
3. Усилитель НЧ-динамика
4. Реле заднего дворника
5. Блок управления блокировкой коробки передач
6. Реле управления блокировкой.

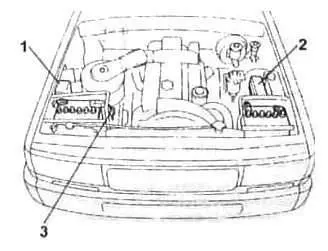

Блок предохранителей в моторном отсеке

Положение

описание

1. Скатола ди джунционе
2. блок предохранителей и реле
3. Мощный предохранитель

Блок предохранителей расположен рядом с аккумулятором.

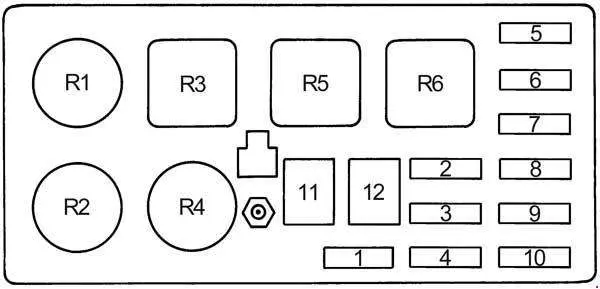

Номер	Ампер [A]	описание
1	–	Не используется
2	7.5A	Система загрузки; Индикатор разряда.
3	15A	Многоточечная система впрыска топлива/система последовательного многоточечного впрыска топлива
4	20A	Нет цепи
5	15A	Правые фары
6	15A	Зловещие фары
7	–	Не используется
8	–	Не используется
9	15A	Аварийное освещение, звуковые сигналы
10	10 А.	Внутреннее освещение; Персональное освещение; Освещение багажника; Подсветка замка зажигания; Свет открытой двери; Часы; Радио; кассетный магнитофон; Силовая антенна; Туалетные лампы.
11	50A	Все компоненты цепей «CIG», «WIPER», «GAUGE», «TURN», «ECU-IG», «REAR-HTR», «IGN», «DIFF» и «FL POWER».
12	60A	Система предотвращения блокировки колес
Реле
R1	Руководитель ЭФИ
R2	Корно
R3	Не используется
R4	Не используется
R5	Отражатель
R6	Не используется
