Toyota Land Cruiser (2015-2016) – блок предохранителей
Содержание
Toyota Land Cruiser (2015-2016) — Схема блока предохранителей
Год производства: 2015, 2016.
Предохранитель прикуривателя (электророзетка) на Toyota Land Cruiser 2015-2016 гг. Предохранитель 1 расположен в блоке предохранителей на панели приборов (тип А).
Моторный отсек (левый блок предохранителей).
| Предохранитель | Усилитель [А] | описание | |
| 1 | А / Ж | 15 | Обогреватель кондиционера |
| 2 | РОГ | 10 | Корно |
| 3 | ОСНОВНЫЕ ПИИ | 25 | ЭФИ; обогреватель кондиционера; Топливный насос. |
| 4 | IG2 ГЛАВНЫЙ | 30 | ИНЖ, IGN, МЕТ |
| 5 | Кондиционер/кондиционер | 50 | Контроллер вентилятора |
| 6 | CDS ВЕНТИЛЯТОР | 25 | Вентилятор конденсатора |
| 7 | РР С / ХТР | 20 | Обогрев задних сидений |
| 8 | ПТ ТУМАН | 7,5 | Передние противотуманные фары |
| 9 | STOP | 15 | Светофор; Высотный стоп-сигнал; Тормозной термостат; ABS; ЛОС; Основной корпус блока управления; ЭФИ; Трейлер. |
| 10 | СИДЕНЬЕ-A/C ЛЕВОЕ | 25 | Подогреватели стульев и вентиляторы |
| 11 | ХВД4 | 30 | Нет цепи |
| 12 | ХВД3 | 30 | Нет цепи |
| 13 | AHC | 50 | Нет цепи |
| 14 | PTC-1 | 50 | ПТК-нагреватель |
| 15 | PTC-2 | 50 | ПТК-нагреватель |
| 16 | PTC-3 | 50 | ПТК-нагреватель |
| 17 | RH-J/B | 50 | RH-J/B |
| 18 | ПОД летучей мышью | 40 | Трейлер |
| 19 | ВГРС | 40 | БЛОК УПРАВЛЕНИЯ ВГРС |
| 20 | H-LP CLN | 30 | Очистка фар |
| 21 | УДАЛЕНИЕ ТУМАНА | 30 | Грязеотделитель заднего стекла |
| 22 | СУБ-Р/Б | 100 | СУБ-Р/Б |
| 23 | HTR | 50 | Передний кондиционер |
| 24 | PBD | 30 | Нет цепи |
| 25 | LH-J/Б | 150 | LH-J/Б |
| 26 | ALT | 180 | Генератор |
| 27 | А/НАСОС № 1 | 50 | КОНТРОЛЛЕР ИИ |
| 28 | А/НАСОС № 2 | 50 | ИИ ВОДИТЕЛЬ2 |
| 29 | ГЛАВНАЯ | 40 | Характеристика; Система дневных ходовых огней; ГОЛОВКА LL, ГОЛОВКА RL, ГОЛОВКА ЛЕВАЯ, ПРАВАЯ ГОЛОВКА |
| 30 | ABS1 | 50 | АБС |
| 31 | ABS2 | 50 | АБС |
| 32 | ST | 30 | Система авиаперевозок |
| 33 | ММБ | 7,5 | ящик с идентификационным кодом; Интеллектуальная система входа e привод давления; ГБС. |
| 34 | AM2 | 5 | ЭКЮ |
| 35 | КУПОЛ2 | 7,5 | Вежливые фонари; Верхний модуль; Заднее освещение салона |
| 36 | ЭБУ-Б2 | 5 | Система памяти положения водителя |
| 37 | AMP 2 | 30 | Аудиосистема |
| 38 | КСО | 7,5 | Нет цепи |
| 39 | ТРЕЙЛЕР | 30 | Трейлер |
| 40 | ПОРТА №2 | 25 | ЭКЮ |
| 41 | БЛОК УЛ. | 20 | Система блокировки рулевого колеса |
| 42 | ПОВОРОТ-ЗТВ | 15 | Прилавок; Передние указатели поворотов; Боковые указатели поворотов; Задние указатели поворотов; Трейлер |
| 43 | ЭФИ ГЛАВНЫЙ2 | 20 | Топливный насос |
| 44 | ETCS | 10 | EFI |
| 45 | АЛЬТ-С | 5 | ВЧ-АЛЬТ |
| 46 | AMP 1 | 30 | Система диффузии звука |
| 47 | КОЛЕСО № 1 | 10 | Навигационная система; Системный звук; Система помощи при парковке |
| 48 | ЭБУ-Б1 | 5 | Система смарт-ключей; Верхний модуль; Управление наклоном и телескопом; Прилавок; Радиатор; Дверь ЭБУ, c датчик рулевого управления. |
| 49 | КУПОЛ1 | 5 | Подсветка входной системы; Часы. |
| 50 | ЛЕВАЯ ГОЛОВКА | 15 | Ходовые огни (слева) |
| 51 | РУКОВОДИТЕЛЬ LL | 15 | Огни ближнего света (слева); Система корректора фар. |
| 52 | INJ | 10 | Инжектор; Система зажигания. |
| 53 | MET | 5 | Счетчик |
| 54 | IGN | 10 | Разомкнутая цепь; Система подушек безопасности SRS; ЭБУ шлюза; Интеллектуальная система ввода e Выпускать; ABS; ЛОС; Система блокировки рулевого колеса; ГБС. |
| 55 | DRL | 5 | Дневные ходовые огни |
| 56 | ПРАВАЯ ГОЛОВКА | 15 | Ходовые огни (справа) |
| 57 | РУКОВОДИТЕЛЬ РЛ | 15 | Фары ближнего света (правые) |
| 58 | ЭФИ №2 | 7,5 | Система впрыска воздуха; Расходомер воздуха. |
| 59 | Задний конец кондиционера № 2 | 7,5 | Нет цепи |
| 60 | ЭФИ №3 | 7,5 | EGR E-VRV B2, D-THROT SOL B2 |
| 61 | ЗАЩ № 2 | 5 | Обогрев наружных зеркал |
| 62 | ЗАПАСНЫЕ ЧАСТИ | 5 | Запасной предохранитель |
| 63 | ЗАПАСНЫЕ ЧАСТИ | 15 | Запасной предохранитель |
| 64 | ЗАПАСНЫЕ ЧАСТИ | 30 | Запасной предохранитель |
ЧИТАТЬ Toyota Tacoma (1998-2000) – блок предохранителей и реле
Моторный отсек (блок предохранителей, если установлен с правой стороны)
| Предохранитель | Усилитель [А] | описание | |
| 1 | ХВД1 | 30 | Обогрев лобового стекла |
| 2 | БРК | 30 | Нет цепи |
| 3 | РР П / СИТ | 30 | Нет цепи |
| 4 | PWR HTR | 7,5 | Нет цепи |
| 5 | ДЕИЛЬЕР | 20 | Обогреватель стеклоочистителя |
| 6 | АЛЬТ-CDS | 10 | АЛЬТ-CDS |
| 7 | БЕЗОПАСНОСТЬ | 5 | БЕЗОПАСНОСТЬ |
| 8 | СИДЕНЬЕ С КОНДИЦИОНЕРОМ, ПРАВОЕ | 25 | Подогреватели стульев и вентиляторы |
| 9 | AI PMP HTR * 1 | 10 | Нагреватель насоса AI |
| AI PMP HTR * 2 | 10 | Нет цепи | |
| 10 | РУЧНОЙ СТОЛ | 30 | Нет цепи |
| 11 | ХВД2 | 30 | Обогрев лобового стекла |

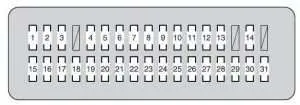

Панель приборов со стороны водителя
| Предохранитель | Усилитель [А] | описание | |
| 1 | CIG | 15 | Более легкий |
| 2 | БК / УП ЛП | 10 | фонари заднего хода; Трейлер. |
| 3 | ACC | 7,5 | Компонентный стереоусилитель; Установка нескольких мониторов; Блок управления входной дверью; Радиоприемный блок; Основной корпус блока управления; Зеркало блока управления; Развлечения на заднем сиденье; Система смарт-ключей; Часы. |
| 4 | ПАНЕЛЬ | 10 | Полноприводный автомобиль; Пепельница; Более легкий; Контроллер торможения; Холодильник; Круиз-контроль; Блокировка межосевого дифференциала; ЦАП; Дисплей; Подогрев сидений; Кондиционер; Подсветка бардачка; аварийные сигналы; Радиоприемник в сборе; Очистка фар; Инвертор; Система памяти водительского положения; Зеркало блока управления; Модуль перегрузки; Датчик наклона переключателя воздушной завесы; Переключатель рычага переключения передач; Переключатели на руле; ЛОС; Консольный переключатель. |
| 5 | ЭБУ-ИГ №2 | 10 | Кондиционер; Обогреватель; Верхний модуль; ABS; ЛОС; Датчик торсиона; Датчик направления и G-сенсор; главный блок ЭБУ; Светофор; Люк на крыше; Часы; Зеркало блока управления. |
| 6 | НАМОТКА | 5 | Нет цепи |
| 7 | Кондиционер ИГ | 10 | Холодильник; Вентилятор конденсатора; Компрессор радиатора; МГ КЛ; грязеотделитель заднего стекла; РР МГК ВЛВ. |
| 8 | КОДА | 15 | Задние фары; Подсветка номерного знака; Передние противотуманные фары; Передние габаритные фонари; Задние габаритные фонари; Парковочные огни. |
| 9 | ТУГОЙ | 30 | Дворники |
| 10 | WSH | 20 | Кристаллическая шайба |
| 11 | ПРИВЯЗКА RR | 15 | Задний стеклоочиститель |
| 12 | 4WD | 20 | 4WD |
| 13 | ЛХ-ИГ | 5 | генератор переменного тока; Вспомогательный аккумулятор; Подогрев сидений; Обогреватель стеклоочистителей; Преднатяжители ремней безопасности; Аварийное освещение; Инвертор; Переключатель рычага переключения передач. |
| 14 | ЭБУ-ИГ №1 | 5 | ABS; ЛОС; Наклонное и телескопическое рулевое управление; Дверь блока управления; Система блокировки передач; Круиз-контроль; Ремень безопасности для предотвращения столкновений; Очистка фар; Мультидисплейный блок; Система памяти водительского положения; Электрическая система блокировки дверей. |
| 15 | S / КРЫША | 25 | Люк |
| 16 | ЗАД ПРАВАЯ ДВЕРЬ | 20 | Окна с электроприводом |
| 17 | MIR | 15 | Зеркало блока управления; Обогрев наружного зеркала заднего вида. |
| 18 | ДЕРЖАТЕЛЬ ЗАДН. ЛЕВ. | 20 | Окна с электроприводом |
| 19 | ДВЕРЬ ПЕР. ЛЕВ. | 20 | Окна с электроприводом |
| 20 | ПРАВАЯ ПЕРЕДНЯЯ ДВЕРЬ | 20 | Окна с электроприводом |
| 21 | РР противотуманные фары | 7,5 | Нет цепи |
| 22 | A / C | 7,5 | Кондиционер |
| 23 | AM1 | 5 | Нет цепи |
| 24 | ИТ и ТЕ | 15 | Поворотное и телескопическое рулевое управление |
| 25 | ПЕРЕДНЯЯ П/ПРАВОЕ СИДЕНЬЕ | 30 | Регулировка переднего сиденья |
| 26 | ВЫХОД МОЩНОСТИ | 15 | Presa di Corrente |
| 27 | OBD | 7,5 | DLC3 |
| 28 | PSB | 30 | Предаварийный ремень безопасности |
| 29 | ПОРТА № 1 | 25 | ЭКЮ |
| 30 | ПТ ДЛЯ ЛЕВОГО СИДЕНЬЯ | 30 | Регулировка переднего сиденья |
| 31 | Инвертор | 15 | Инвертор |
ЧИТАТЬ Toyota Tacoma (2001-2004) – блок предохранителей и реле

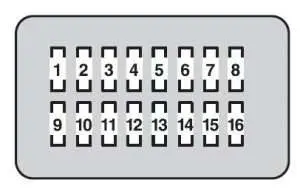

Панель приборов со стороны пассажира
| Предохранитель | Усилитель [А] | описание | |
| 1 | РСФ ЛХ | 30 | Нет цепи |
| 2 | B/DR CLSR правый | 30 | Нет цепи |
| 3 | Б/ДР КЛСР ЛЕВ | 30 | Нет цепи |
| 4 | РСФ РХ | 30 | Нет цепи |
| 5 | ДВЕРЬ ДЛ | 15 | Нет цепи |
| 6 | АХК-Б | 20 | Нет цепи |
| 7 | TEL | 5 | Мультимедиа |
| 8 | БУКСИРОВКА БК/УП | 7,5 | Трейлер |
| 9 | АХК-Б №2 | 10 | Нет цепи |
| 10 | ЭБУ-ИГ №4 | 5 | Система предупреждения о давлении в шинах |
| 11 | СИДЕНЬЕ ВЕНТИЛЯТОР-КОНДИЦИОНЕР | 10 | Нет цепи |
| 12 | SEAT-HTR | 20 | Подогревы сидений |
| 13 | AFS | 5 | Нет цепи |
| 14 | ЭБУ-ИГ №3 | 5 | Нет цепи |
| 15 | СТРГ ХТР | 10 | Система рулевого управления с подогревом |
| 16 | TV | 10 | Многодисплейный блок |
