Toyota Land Cruiser (2013-2014) — Блок предохранителей

Toyota Land Cruiser (2013-2014) — Схема блока предохранителей

Год производства: 2013, 2014.

Предохранитель прикуривателя (розетка) на Toyota Land Cruiser 2013-2014 гг. Предохранитель 1 расположен в блоке предохранителей на панели приборов (тип А).

Моторный отсек (левый блок предохранителей) – тип А

Toyota Land Cruiser — предохранители — моторный отсек (тип А)

Предохранитель		Усилитель [А]	описание
1	А/Ф*1	15	Обогреватель кондиционера
	ЭФИ ГЛАВНЫЙ2*2,*3	15 А * 2	ВОДИТЕЛЬ ПК; ЭФИ; EDU.
		25 А * 3
2	РОГ	10	Корно
3	ОСНОВНЫЕ ПИИ	25	ЭФИ; обогреватель кондиционера; Топливный насос.
4	IG2 ГЛАВНЫЙ	30	Инжектор; Включить; Прилавок.
5	Кондиционер/кондиционер	50	Нет цепи
6	СИДЕНЬЕ-A/C ЛЕВОЕ	25	Подогреватели стульев и вентиляторы
7	РР С / ХТР	20	Обогрев задних сидений
8	ДЕИЛЬЕР	20	Размораживание дворников
9	CDS ВЕНТИЛЯТОР	25	Вентилятор конденсатора
10	РУЧНОЙ СТОЛ	30	Нет цепи
11	РР П / СИТ	30	Нет цепи
12	АЛЬТ-CDS	10	АЛЬТ-CDS
13	ПТ ТУМАН	15	Передние противотуманные фары
14	БЕЗОПАСНОСТЬ	5	БЕЗОПАСНОСТЬ
15	СИДЕНЬЕ-A/C, ПРАВОЕ	25	Подогреватели стульев и вентиляторы
16	STOP	15	Светофор; Высокий стоп-сигнал; ABS; ЛОС; Основной корпус блока управления; ЭФИ; Трейлер.
17	HTR AI НАСОС * 1	10	Нагреватель насоса AI
	ЭЛЕКТРОПИТАНИЕ * 2, * 3	7,5	Рискалдаторе электретрико
18	ЗАД АВТО А/С	50	Задняя система кондиционирования
19	PTC-1	50	ПТК-нагреватель
20	PTC-2	50	ПТК-нагреватель
21	PTC-3	50	ПТК-нагреватель
22	RH-J/B	40	RH-J/B
23	КАМЕННЫЙ СУБ	40	Трейлер
24	ВГРС	40	БЛОК УПРАВЛЕНИЯ ВГРС
25	H-LP CLN	30	Очиститель фар
26	УДАЛЕНИЕ ТУМАНА	30	Грязеотделитель заднего стекла
27	AHC	60	AHC на 4 колесах
28	HTR	50	Передний кондиционер
29	PBD	30	Блок питания ЭБУ двери багажника
30	LH-J/Б	150	LH-J/Б
31	ALT	180	Каждый предохранитель
32	А/НАСОС № 1*1	50	КОНТРОЛЛЕР ИИ
	ЦВЕТОК 1*2,*3	80	Система освещения двигателя
33	А/НАСОС № 2*1	50	ИИ ВОДИТЕЛЬ2
	СВЕЧЕНИЕ2 * 2, * 3	80	Система освещения двигателя
34	ГЛАВНАЯ	40	Характеристика; LL ГОЛОВКА, RL ГОЛОВКА, ЛЕВАЯ ГОЛОВКА, ПРАВАЯ ГОЛОВКА.
35	ABS1	50	АБС
36	ABS2	50	АБС
37	ST	30	Система авиаперевозок
38	ММБ	7,5	ящик с идентификационным кодом; Интеллектуальная система входа e привод давления; ГБС.
39	AM2	5	ЭКЮ
40	КУПОЛ2	7,5	Вежливые фонари; Верхний модуль; Заднее освещение салона.
41	ЭБУ-Б2	5	Система памяти положения водителя
42	AMP 2	30	Система диффузии звука
43	КСО	7,5	Нет цепи
44	ТРЕЙЛЕР	30	Трейлер
45	ПОРТА №2	25	ЭКЮ
46	БЛОК УЛ.	20	Система блокировки рулевого колеса
47	ПОВОРОТ-ЗТВ	15	Прилавок; Передние указатели поворотов; Боковые указатели поворотов; Задние указатели поворотов; Трейлер.
48	ЭФИ ГЛАВНЫЙ2*1	20	Топливный насос
	Ф/ПМП*2,*3	20	Нет цепи
49	И Т.Д.*1	10	EFI
	А/Ф*3	15	Обогреватель кондиционера
50	АЛЬТ-С	5	ВЧ-АЛЬТ
51	AMP 1	30	Система диффузии звука
52	КОЛЕСО № 1	10	Навигационная система; Системный звук; Система помощи при парковке.
53	ЭБУ-Б1	5	Двойная система блокировки; Интеллектуальная система входа и взлета; Модуль перегрузки; датчик рыскания и ускорения; Наклонное и телескопическое рулевое управление; Метр; Радиатор; Блок управления входной дверью; Датчик торсиона; ВГРС.
54	КУПОЛ1	5	Подсветка входной системы; Часы.
55	ЛЕВАЯ ГОЛОВКА	15	Ходовые огни (слева)
56	РУКОВОДИТЕЛЬ LL	15	Огни ближнего света (слева); Система корректора фар.
57	INJ	10	Инжектор; Система зажигания.
58	MET	5	Счетчик
59	IGN	10	Разомкнутая цепь; Система подушек безопасности SRS; ЭБУ шлюза; Интеллектуальная система ввода и управления; ABS; ЛОС; Система блокировки рулевого колеса; ГБС.
60	DRL	5	Дневные ходовые огни
61	ПРАВАЯ ГОЛОВКА	15	Ходовые огни (справа)
62	РУКОВОДИТЕЛЬ РЛ	15	Фары ближнего света (правые)
63	ЭФИ №2	7,5	Система впрыска воздуха; Расходомер воздуха.
64	Задний конец кондиционера № 2	7,5	Нет цепи
65	ЭФИ №3*2, 3	7,5	EGR E-VRV B2, D-THROT SOL B2
66	ЗАЩ № 2	5	Обогрев наружных зеркал
67	ЗАПАСНЫЕ ЧАСТИ	5	Запасной предохранитель
68	ЗАПАСНЫЕ ЧАСТИ	15	Запасной предохранитель
69	ЗАПАСНЫЕ ЧАСТИ	30	Запасной предохранитель
*1: Автомобили с бензиновыми двигателями. *2: Автомобили с дизельными двигателями. (для России, Украины, Казахстана, Азербайджана, Грузии, Армении, Беларуси) *3: Автомобили с дизельным двигателем (кроме России, Украины, Казахстана, Азербайджана, Грузии, Армении, Беларуси)

ЧИТАЙТЕ  Toyota Hilux (2014 г.) – блок предохранителей

Моторный отсек (левый блок предохранителей) — Тип B

Toyota Land Cruiser — предохранители — моторный отсек (тип B)

Предохранитель		Усилитель [А]	описание
1	А/Ф*1	15	Кондиционер.Отопитель.
	ЭФИ ГЛАВНЫЙ2*2,*3	15 А * 2	ВНТ, ЭФИ, ПРОВОДНИК ОБРАЗОВАНИЯ
		25 А * 3
2	РОГ	10	Корно
3	ОСНОВНЫЕ ПИИ	25	ЭФИ; обогреватель кондиционера; Топливный насос.
4	IG2 ГЛАВНЫЙ	30	ИНЖ, IGN, МЕТ
5	Кондиционер/кондиционер	50	Контроллер вентилятора
6	CDS ВЕНТИЛЯТОР	25	Вентилятор конденсатора
7	РР С / ХТР	20	Обогрев задних сидений
8	ПТ ТУМАН	7,5	Передние противотуманные фары
9	STOP	15	Светофор; Высокий стоп-сигнал; ABS; ЛОС; Основной корпус блока управления; ЭФИ; Трейлер.
10	СИДЕНЬЕ-A/C ЛЕВОЕ	25	Подогреватели стульев и вентиляторы
11	ХВД4	30	Обогрев лобового стекла
12	ХВД3	30	Обогрев лобового стекла
13	AHC	50	AHC на 4 колесах
14	PTC-1	50	ПТК-нагреватель
15	PTC-2	50	ПТК-нагреватель
16	PTC-3	50	ПТК-нагреватель
17	RH-J/B	50	RH-J/B
18	КАМЕННЫЙ СУБ	40	Трейлер
19	ВГРС	40	БЛОК УПРАВЛЕНИЯ ВГРС
20	H-LP CLN	30	Очиститель фар
21	УДАЛЕНИЕ ТУМАНА	30	Грязеотделитель заднего стекла
22	СУБ-Р/Б	100	СУБ-Р/Б
23	HTR	50	Передний кондиционер
24	PBD	30	Блок питания ЭБУ двери багажника
25	LH-J/Б	150	LH-J/Б
26	ALT	180	Генератор
27	А/НАСОС № 1*1	50	КОНТРОЛЛЕР ИИ
	ЦВЕТОК 1*2,*3	80	Система освещения двигателя
28	А/НАСОС № 2*1	50	ИИ ВОДИТЕЛЬ2
	СВЕЧЕНИЕ2 * 2, * 3	80	Система освещения двигателя
29	ГЛАВНАЯ	40	Характеристика, ГОЛОВКА LL, ГОЛОВКА RL, ГОЛОВКА ЛЕВАЯ, ПРАВАЯ ГОЛОВКА
30	ABS1	50	АБС
31	ABS2	50	АБС
32	ST	30	Система авиаперевозок
33	ММБ	7,5	ящик с идентификационным кодом; Интеллектуальная система входа e привод давления; ГБС.
34	AM2	5	ЭКЮ
35	КУПОЛ2	7,5	Вежливые фонари; Верхний модуль; Заднее освещение салона
36	ЭБУ-Б2	5	Система памяти положения водителя
37	AMP 2	30	Аудиосистема
38	КСО	7,5	Нет цепи
39	ТРЕЙЛЕР	30	Трейлер
40	ПОРТА №2	25	ЭКЮ
41	БЛОК УЛ.	20	Система блокировки рулевого колеса
42	ПОВОРОТ-ЗТВ	15	Прилавок; Передние указатели поворотов; Боковые указатели поворотов; Задние указатели поворотов; Трейлер.
43	ЭФИ ГЛАВНЫЙ2*1	20	Топливный насос
	Ф/ПМП*2,*3	20	Нет цепи
44	И Т.Д.*1	10	EFI
	А/Ф*3	15	Кондиционер.Отопитель.
45	АЛЬТ-С	5	ВЧ-АЛЬТ
46	AMP 1	30	Аудиосистема
47	КОЛЕСО № 1	10	Навигационная система; Системный звук; Система помощи при парковке.
48	ЭБУ-Б1	5	Двойная система блокировки; Интеллектуальная система входа и взлета; Модуль перегрузки; Датчик смещения и G; Наклонное и телескопическое рулевое управление; Метр; Радиатор; Дверь блока управления; Датчик торсиона; ВГРС.
49	КУПОЛ1	5	Подсветка входной системы; Часы.
50	ЛЕВАЯ ГОЛОВКА	15	Ходовые огни (слева)
51	РУКОВОДИТЕЛЬ LL	15	Огни ближнего света (слева); Система корректора фар.
52	INJ	10	Инжектор; Система зажигания.
53	MET	5	Счетчик
54	IGN	10	Разомкнутая цепь; Система подушек безопасности SRS; ЭБУ шлюза; Интеллектуальная система ввода и управления; ABS; ЛОС; Система блокировки рулевого колеса; ГБС.
55	DRL	5	Дневные ходовые огни
56	ПРАВАЯ ГОЛОВКА	15	Ходовые огни (справа)
57	РУКОВОДИТЕЛЬ РЛ	15	Фары ближнего света (правые)
58	ЭФИ №2	7,5	Система впрыска воздуха; Расходомер воздуха.
59	Задний конец кондиционера № 2	7,5	Нет цепи
60	ЭФИ №3*2, 3	7,5	ЕГР Э-ВРВ В2, D-ДРОССЕЛЬ SOL B2
61	ЗАЩ № 2	5	Обогрев наружных зеркал
62	ЗАПАСНЫЕ ЧАСТИ	5	Запасной предохранитель
63	ЗАПАСНЫЕ ЧАСТИ	15	Запасной предохранитель
64	ЗАПАСНЫЕ ЧАСТИ	30	Запасной предохранитель
*1: Автомобили с бензиновыми двигателями. *2: Автомобили с дизельными двигателями. (для России, Украины, Казахстана, Азербайджана, Грузии, Армении, Беларуси) *3: Автомобили с дизельными двигателями. (кроме России, Украины, Казахстана, Азербайджана, Грузии, Армении, Беларуси)

ЧИТАЙТЕ  Toyota Picnic (2001–2009) — блок предохранителей

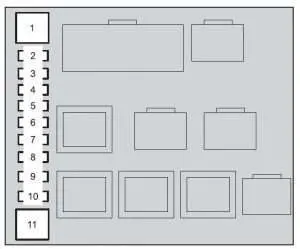

Моторный отсек (блок предохранителей, если имеется, с правой стороны)

Toyota Land Cruiser — Предохранители — Моторный отсек

Предохранитель		Усилитель [А]	описание
1	ХВД1	30	Обогрев лобового стекла
2	БРК	30	Нет цепи
3	РР П / СИТ	30	Нет цепи
4	Мощность ВТ * 1	7,5	Нет цепи
	Мощность ВТ * 2	7,5	Рискалдаторе электретрико
5	ДЕИЛЬЕР	20	Размораживание дворников
6	АЛЬТ-CDS	10	АЛЬТ-CDS
7	БЕЗОПАСНОСТЬ	5	БЕЗОПАСНОСТЬ
8	СИДЕНЬЕ С КОНДИЦИОНЕРОМ, ПРАВОЕ	25	Подогреватели стульев и вентиляторы
9	AI PMP HTR * 1	10	Нагреватель насоса AI
	AI PMP HTR * 2	10	Нет цепи
10	РУЧНОЙ СТОЛ	30	Нет цепи
11	ХВД2	30	Обогрев лобового стекла
*1: Автомобили с бензиновыми двигателями. *2: Автомобили с дизельными двигателями.

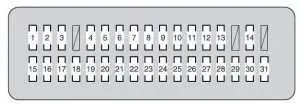

Под приборной панелью (тип А)

Toyota Land Cruiser — предохранители — комбинация приборов (тип А)

Предохранитель		Усилитель [А]	описание
1	CIG	15	Более легкий
2	БК / УП ЛП	10	Фонари заднего хода, прицеп
3	ACC	7,5	Компонентный стереоусилитель; Установка нескольких мониторов; Блок управления входной дверью; Радиоприемный блок; Основной корпус блока управления; Зеркало блока управления; Развлечения на заднем сиденье; Система смарт-ключей; Таймер.
4	ПАНЕЛЬ	10	Полноприводный автомобиль; Пепельница; Более легкий; Контроллер торможения; Холодильник; Круиз-контроль; Блокировка межосевого дифференциала; ЦАП; Дисплей; Подогрев сидений; Кондиционер; Подсветка бардачка; аварийные сигналы; Радиоприемник в сборе; Рефлектор-очиститель; Инвертор; Система памяти водительского положения; Зеркало блока управления; Модуль перегрузки; Датчик наклона переключателя воздушной завесы; Переключатель рычага переключения передач; Переключатели на руле; ЛОС; Консольный переключатель.
5	ЭБУ-ИГ №2	10	Кондиционер; Обогреватель; Верхний модуль; ABS; ЛОС; Датчик торсиона; Датчик направления и G-сенсор; главный блок ЭБУ; Светофор; Люк на крыше; Часы; Зеркало блока управления.
6	НАМОТКА	5	Нет цепи
7	Кондиционер ИГ	10	Холодильник; Вентилятор конденсатора; Компрессор радиатора; МГ КЛ; грязеотделитель заднего стекла; РР МГК ВЛВ.
8	КОДА	15	Задние фары; Подсветка номерного знака; Передние противотуманные фары; Передние габаритные фонари; Задние габаритные фонари; Парковочные огни.
9	ТУГОЙ	30	Дворники
10	WSH	20	Кристаллическая шайба
11	ПРИВЯЗКА RR	15	Задний стеклоочиститель
12	4WD	20	4WD
13	ЛХ-ИГ	5	генератор переменного тока; Вспомогательный аккумулятор; Подогрев сидений; Обогреватель стеклоочистителей; Преднатяжители ремней безопасности; Аварийное освещение; Инвертор; Переключатель рычага переключения передач.
14	ЭБУ-ИГ №1	5	ABS; ЛОС; Наклонное и телескопическое рулевое управление; Дверь блока управления; Система блокировки передач; Круиз-контроль; Ремень безопасности для предотвращения столкновений; Очистка фар; Мультидисплейный блок; Система памяти водительского положения; Электрическая система блокировки дверей.
15	S / КРЫША	25	Люк
16	ЗАД ПРАВАЯ ДВЕРЬ	20	Окна с электроприводом
17	MIR	15	Зеркало блока управления; Обогрев наружного зеркала заднего вида.
18	ДЕРЖАТЕЛЬ ЗАДН. ЛЕВ.	20	Окна с электроприводом
19	ПЕР ЛЕВАЯ ДВЕРЬ	20	Электрические окна
20	ПРАВАЯ ПЕРЕДНЯЯ ДВЕРЬ	20	Окна с электроприводом
21	РР противотуманные фары	7,5	Нет цепи
22	A / C	7,5	Кондиционер
23	AM1	5	Нет цепи
24	Ты и ты	15	Поворотное и телескопическое рулевое управление
25	ПЕРЕДНЯЯ П/ПРАВОЕ СИДЕНЬЕ	30	Регулировка переднего сиденья
26	ВЫХОД МОЩНОСТИ	15	Presa di Corrente
27	OBD	7,5	DLC3
28	PSB	30	Предаварийный ремень безопасности
29	ПОРТА № 1	25	ЭКЮ
30	ПТ ДЛЯ ЛЕВОГО СИДЕНЬЯ	30	Регулировка переднего сиденья
31	Инвертор	15	Инвертор

ЧИТАЙТЕ Toyota RAV4 XA10 (1997) – блок предохранителей

Приборная панель со стороны пассажира

Toyota Land Cruiser — предохранители — комбинация приборов (тип B)

Предохранитель		Усилитель [А]	Цепь
1	РСФ ЛХ	30	Нет цепи
2	B/DR CLSR правый	30	Нет цепи
3	Б/ДР КЛСР ЛЕВ	30	Нет цепи
4	РСФ РХ	30	Нет цепи
5	ДВЕРЬ ДЛ	15	Нет цепи
6	АХК-Б	20	Нет цепи
7	TEL	5	Мультимедиа
8	БУКСИРОВКА БК/УП	7,5	Трейлер
9	АХК-Б №2	10	Нет цепи
10	ЭБУ-ИГ №4	5	Система предупреждения о давлении в шинах
11	СИДЕНЬЕ ВЕНТИЛЯТОР-КОНДИЦИОНЕР	10	Нет цепи
12	SEAT-HTR	20	Подогревы сидений
13	AFS	5	Нет цепи
14	КУ-ИГ №3	5	Нет цепи
15	СТРГ ХТР	10	Система рулевого управления с подогревом
16	TV	10	Многодисплейный блок
